Złącza subminiaturowe, obudowy D-SUB, złącza D-SUB ze stykami złoconymi, niklowanymi i mosiężnymi. Sprawdź złącza D-SUB męskie i żeńskie do szybkiej i bezakłóceniowej transmisji danych między urządzeniami elektronicznymi.
Złącze D-SUB to standardowe złącze analogowe, które służy do przesyłania obrazu pomiędzy wybranymi urządzeniami elektrycznymi. Obudowa w kształcie litery D złącza typu męskiego posiada piny jako styki elektryczne. Żeński odpowiednik ma gniazda pasujące do biegunów. Dzięki odpowiedniej obudowie złącza poszczególnych przewodów są ukryte.
Na marginesie: kiedy ten typ złącza został wprowadzony przez amerykańską firmę Cannon w 1952 roku, konstrukcja była stosunkowo mała jak na ówczesne standardy, stąd oryginalny dodatek jako D-subminiature.
Jedno-, dwu- lub trzyrzędowy układ trapezowego złącza wtykowego pozwala utrzymać porządek w przewodach elektrycznych i zapobiega ich skręcaniu.
Ten znormalizowany układ umożliwia również szybkie znalezienie odpowiedniego złącza współpracującego. Można uogólnić następujące standardowe specyfikacje dotyczące rozmieszczenia złączy D-Sub:
- Piny mają średnicę 1 mm.
- Odległość między dwoma pinami umieszonymi obok siebie wynosi 2,77 mm z tolerancją odchylenia ± 0,1 mm.
- Piny umieszczone jeden nad drugim mają odległość 2,84 mm od siebie.
- Rzędy pinów są przesunięte względem siebie o połowę odległości między nimi. (Ten sam układ logicznie odnosi się do rozmieszczenia gniazd subzłącza).
Nasza praktyczna wskazówka: Uwaga na odległości
Szczególnie w przypadku styków wysokoprądowych i zintegrowanych połączeń współosiowych, często występują odchylenia od znormalizowanych odległości między stykami, w zależności od producenta i typu!
| Rozmiar | Standard D-SUB |
HD D-SUB | ||
|---|---|---|---|---|
| Rząd | Liczba pinów | Rząd | Liczba pinów | |
| A | 2 | 15 | 3 | 26 |
| B | 2 | 25 | 3 | 44 |
| C | 2 | 37 | 3 | 62 |
| D | 3 | 50 | 4 | 78 |
| E | 2 | 9 | 3 | 15 |
| F | - | - | 5 | 104 |
Złącza D-Sub są dostępne w wielu wariantach. Powszechne są typy posiadające od 9 do 50 pinów dla standardowego urządzenia. Nowsze modele do transmisji sygnałów o jakości HD mają niekiedy znacznie więcej biegunów. Tabela zawiera przegląd popularnych rozmiarów dla typów złączy D-SUB i ich identyfikatorów literowych.
* Ponadto istnieje duża liczba innych wersji.
Wskazówka: Często połączenie wtykowe jest mocowane przez dodatkowe połączenie śrubowe. W tym przypadku muszą pasować do siebie nie tylko wtyczka D-Sub i gniazdo, ale także gwint śrubowy.
Przy okazji: W przemyśle złącza D-Sub są często stosowane jako uniwersalne połączenia dla płytek drukowanych. Sama płytka drukowana nie jest znormalizowana, ale dodane złącze D-Sub sprawia, że jest ona kompatybilna z innymi systemami.
System złącz D-SUB jest stosowany na całym świecie. Standard D-Sub jest uregulowany międzynarodowo w wytycznej IEC 807-2. Ponadto specyfikacje dla poszczególnych wariantów D-Sub są określone w oddzielnych normach ISO.
Adaptery D-SUB i kable połączeniowe
Adaptery z kablami połączeniowymi umożliwiają indywidualne przypisanie pinów dla profesjonalnych użytkowników i hobbystów.
Uwaga podczas montażu!
W odniesieniu do przyporządkowania poszczególnych styków raz po raz dochodzi do nieporozumień w numeracji, ponieważ niektórzy użytkownicy opisują rozmieszczenie z perspektywy lutowania, podczas gdy inni używają widoku z góry gotowego złącza do opisania pozycji poszczególnych styków.
Obudowy D-SUB
Obudowy D-Sub obejmują gotowe złącza D-Sub lub samodzielnie zbudowane adaptery. Ułatwiają zabezpieczenie miejsca połączenia między wtyczką a gniazdem za pomocą znormalizowanych połączeń śrubowych.
Kolorystyka niektórych obudów D-Sub jest pomocna w utrzymaniu wielu kabli jednocześnie.
Styki D-SUB

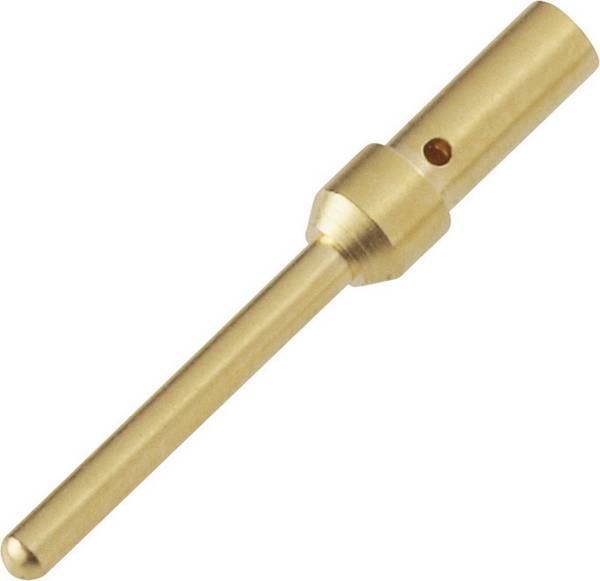

W dziale "Styki D-Sub" znajdziesz różne styki męskie i żeńskie do montażu w złączach.
Złącza D-SUB
Kategoria złącz D-Sub obejmuje złącza żeńskie, męskie i hybrydy w układzie trapezowym.
Akcesoria do złączy D-SUB
Akcesoria do złączy D-SUB są różnorodne. Należą do nich między innymi:
- materiały mocujące;
- nakładki maskujące;
- szczypce ręczne;
- tuleje pozycjonujące;
- tulejki do kabli;
- tuleje zaciskowe.
Co zrobić, gdy nie ma wystarczająco dużo miejsca na złącze D-Sub wpięte z przodu, np. w obudowie komputera lub przed ścianą?
W standardowej wersji D-Subów kąt podłączenia wynosi 180°. Czasami wystarczy zamontować złącze obrócone o 90° i nadal do prostego włożenia w poziomie lub pionie. Dla bardziej skomplikowanych przypadków istnieją D-Suby z różnymi kątami przyłączenia. Używając filtra „Kąt podłączenia” możesz znaleźć różne opcje, jeśli nie masz pełnej długości złącza dostępnej w poziomie i dlatego chcesz "podłączyć się pod kątem". Istnieją również różne kierunki prowadzenia kabla centralnego z tyłu złącza.
Jak mogę zamocować kable w adapterze D-Sub?
Wybierz żądaną metodę mocowania w filtrze „Połączenie”. Istnieją różne warianty w tym zakresie. Mocowanie DIY działa na przykład za pomocą lutowania, zaciskania, odcisków, łączników wypierających izolację, śrub lub sprężyn napinających.
Ile rzędów i pinów powinienem zaplanować przy samodzielnym montażu D-Sub?
Nie ma na to żadnych wytycznych. Najważniejsze jest, aby wtyczka i gniazdo miały taką samą liczbę rzędów i pinów, aby później pasowały do siebie. To, jak przypiszesz poszczególne styki pinów, nie ma znaczenia.
