Rozłączniki przeznaczone do obwodów głównych (czarno–szare) oraz wyłączniki bezpieczeństwa (z czerwoną dźwignią i żółtą płytką) z funkcją łącznika awaryjnego i blokady w pozycji 0. Poznaj wyłączniki główne Siemens, Sälzer, Kraus & Naimer, Eaton, Baco zapewniające wysokie bezpieczeństwo oraz niezawodność działania.
Sprzęt elektryczny lub większe systemy elektroniczne muszą być całkowicie i bezpiecznie odłączone od zasilania podczas prac konserwacyjnych lub przebudowy, aby uniknąć zagrożenia życia i zdrowia zaangażowanego personelu technicznego, a także szkód materialnych w przypadku niezamierzonego uruchomienia maszyny. Z naszego przewodnika dowiesz się wszystkiego, co warto wiedzieć o wyłącznikach głównych.
Urządzenia elektryczne lub większe systemy elektroniczne muszą być całkowicie i bezpiecznie odłączone od zasilania podczas prac konserwacyjnych lub przebudowy, aby uniknąć zagrożenia życia i zdrowia zaangażowanego personelu technicznego oraz szkód materialnych w przypadku niezamierzonego uruchomienia maszyny.
Pod tytułem "Bezpieczeństwo maszyn" norma DIN EN 60204-1 zawiera odpowiednie ogólne zalecenia i specyfikacje dotyczące bezpieczeństwa, funkcjonalności i konserwacji urządzeń. Zawiera ona również zapis, że maszyny elektryczne muszą być wyposażone w wyłącznik główny jako rozłącznik obciążenia, który może odłączyć wszystkie bieguny zasilania prądem i napięciem od sprzętu elektrycznego (paragraf 5.3.3).

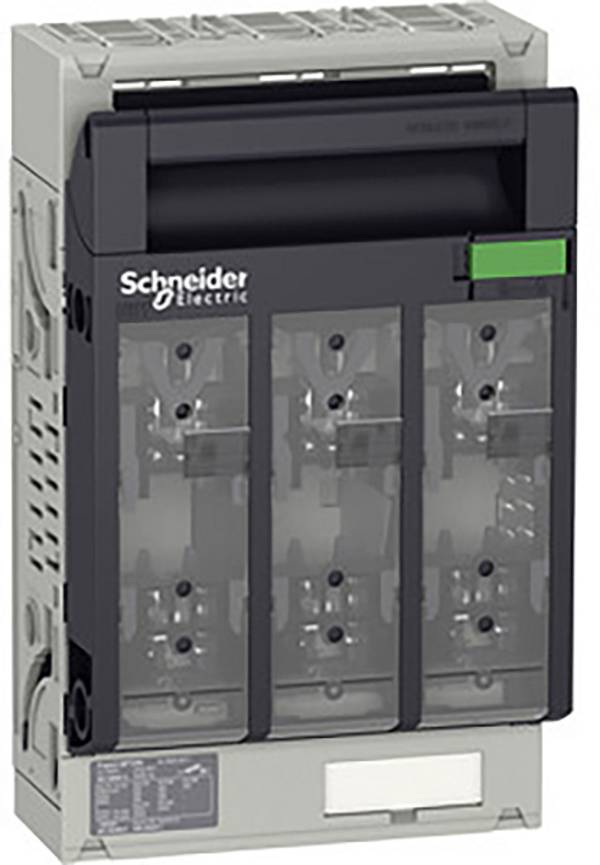

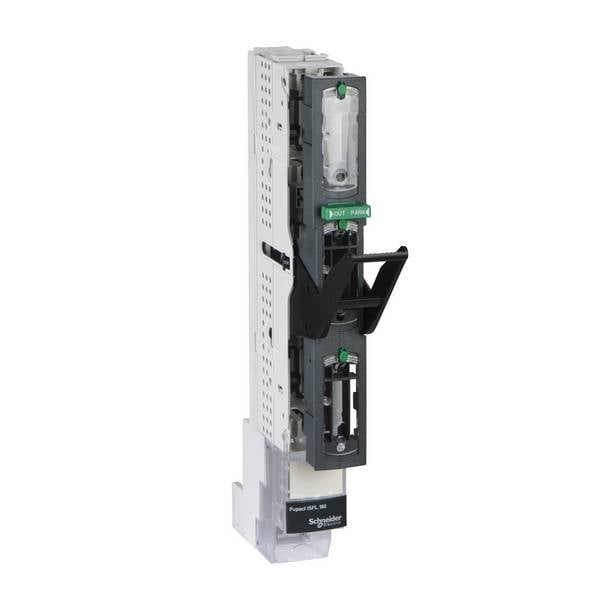

Ponieważ wyłączniki główne i rozłączniki są również często używane do bezpiecznego odłączania zasilania sprzętu podczas prac naprawczych i konserwacyjnych, są one czasami określane jako "wyłączniki naprawcze", "wyłączniki konserwacyjne" lub "rozłączniki bezpiecznikowe". Takie wyłączniki główne są obowiązkowe w przypadku maszyn o mocy znamionowej 3680 W lub większej lub poborze prądu większym niż 16 A. Poniżej tej klasy mocy wystarczy, że urządzenie można odłączyć od sieci za pomocą połączenia wtykowego.
Jeśli istnieje kilka punktów zasilania elektrycznego, dla każdego urządzenia należy zapewnić oddzielny odłącznik sieciowy.

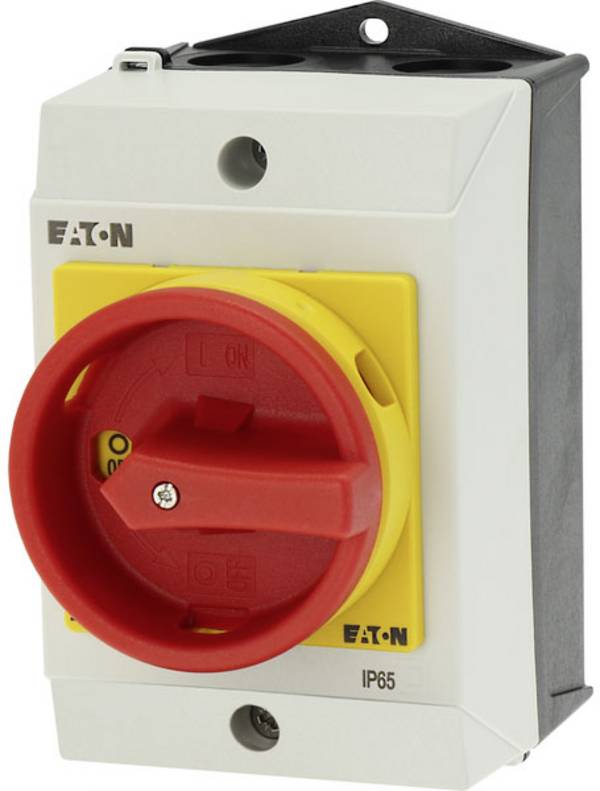

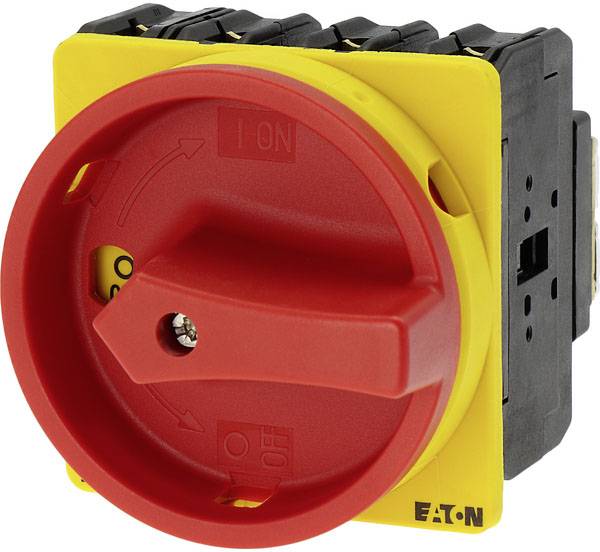

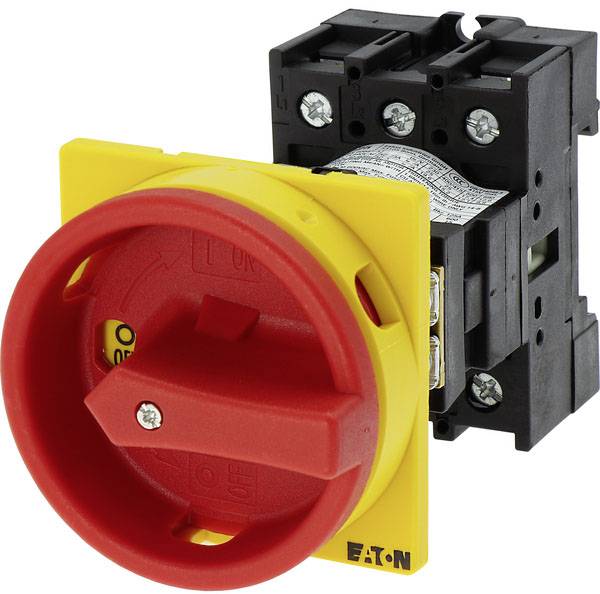

Zatwierdzony wyłącznik awaryjny z otworem na kłódkę na krawędzi.
Najważniejszą cechą wyłącznika głównego jest to, że jest on wyraźnie rozpoznawalny. Ważny jest również jego stan przełączania. W tym celu zalecane są następujące punkty:

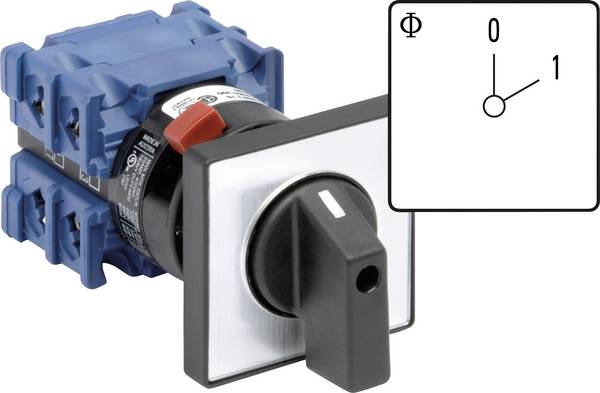

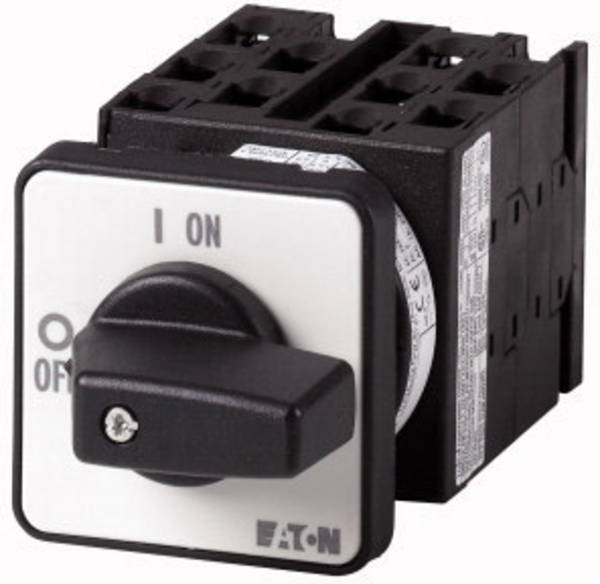

- Przełącznik może mieć tylko dwie pozycje przełączania, a mianowicie "On" i "Off", które są oznaczone cyframi "1" i "0", międzynarodowo "On" i "Off".

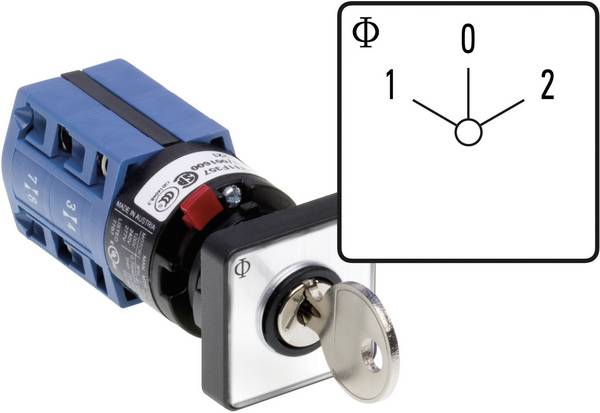

- W pozycji "Off" przełącznik musi być blokowany, na przykład za pomocą kłódki lub zintegrowanego zamka, aby osoba nieupoważniona nie mogła uruchomić systemu lub maszyny podczas wykonywania na niej pracy.

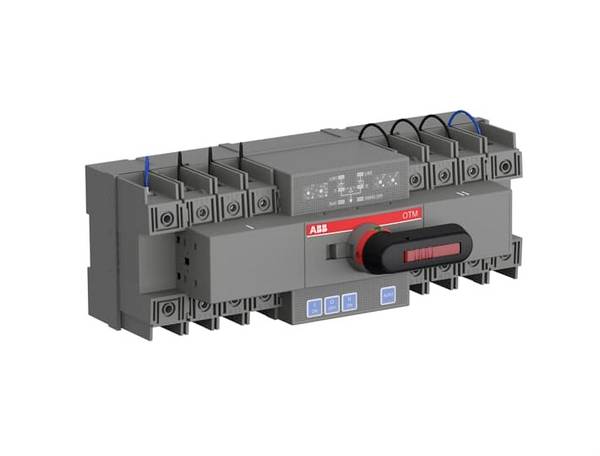

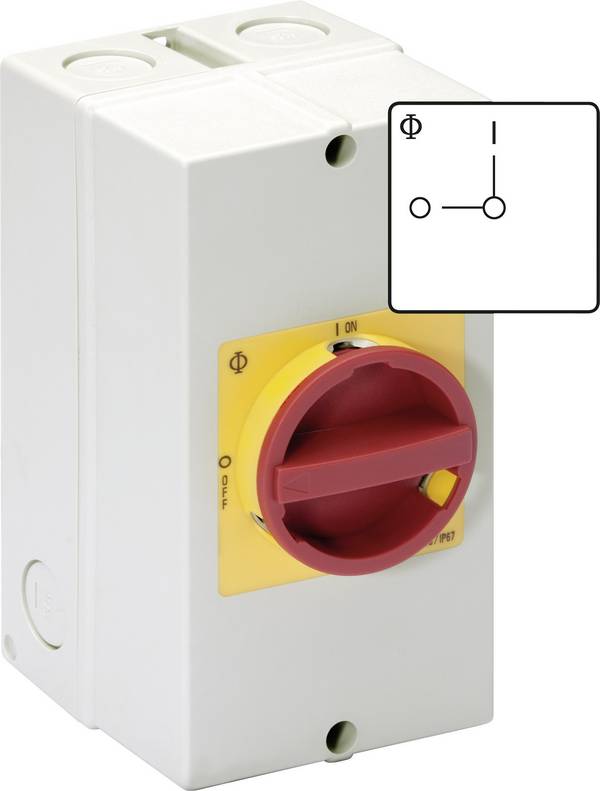

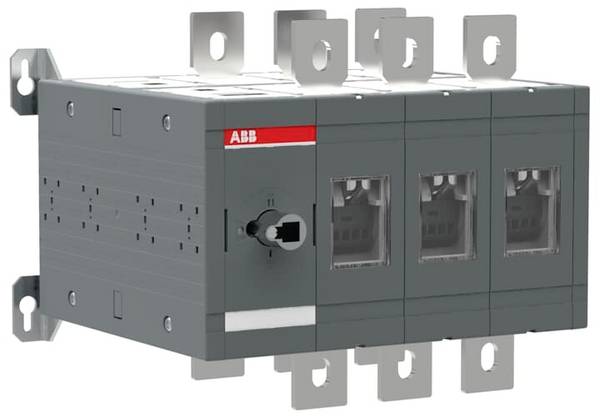

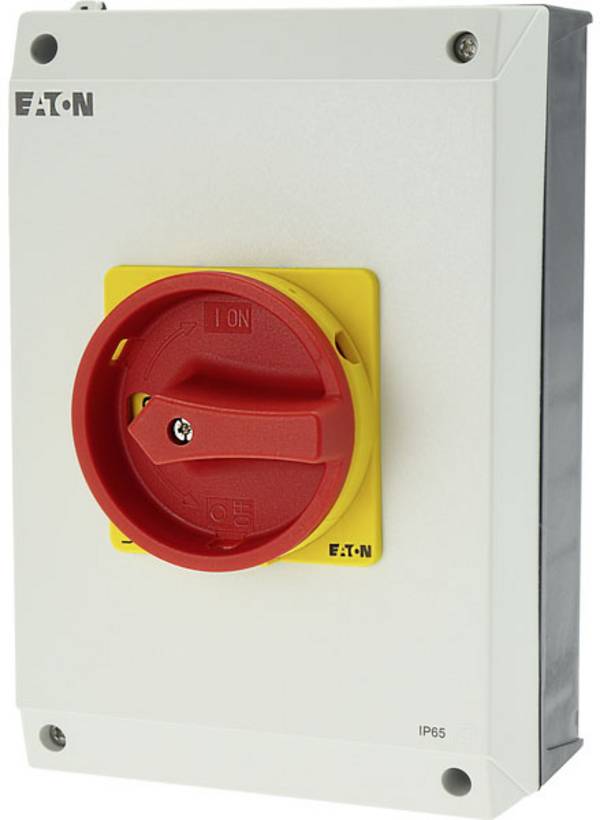

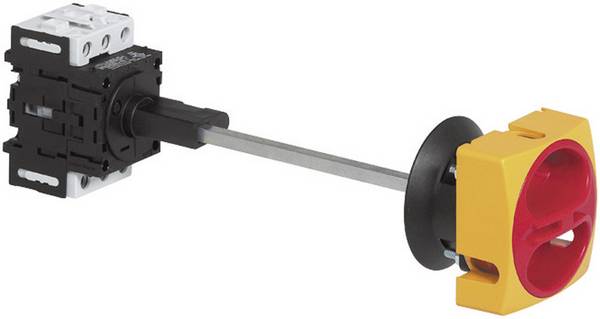

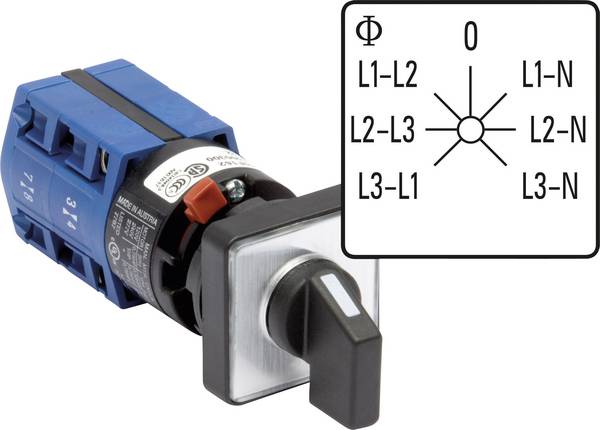

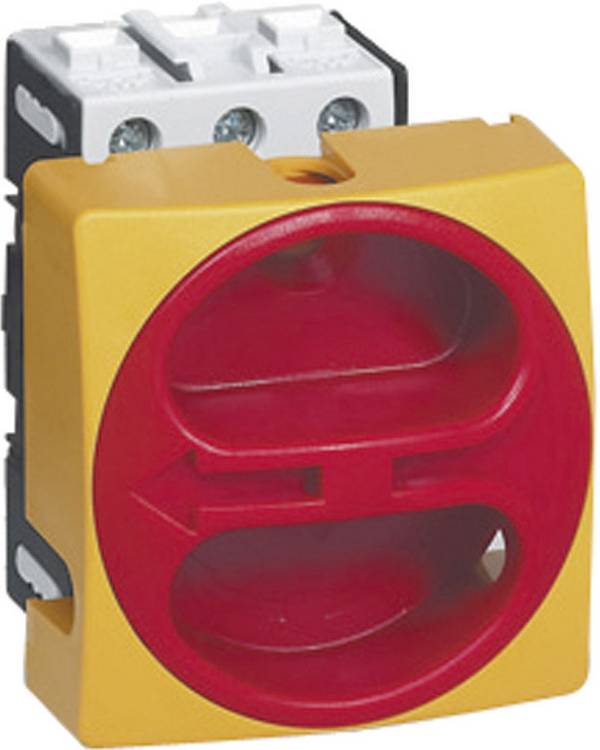

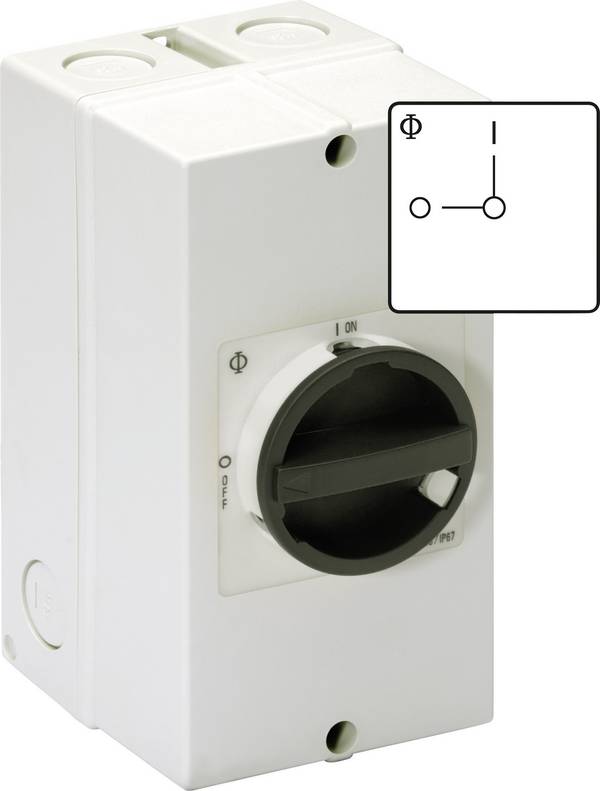

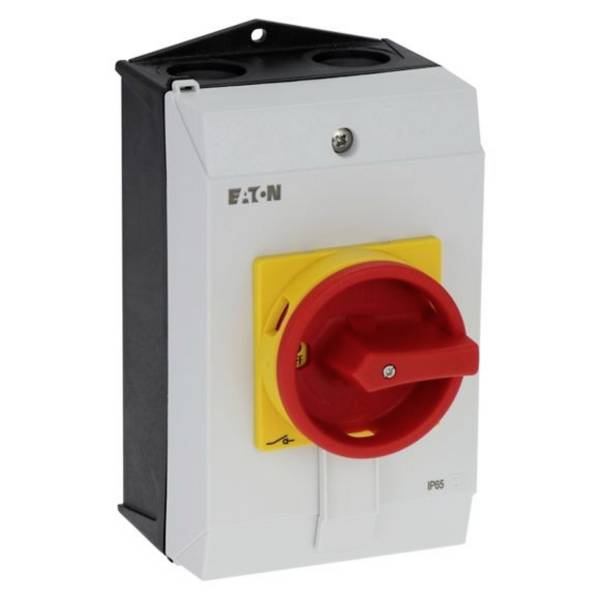

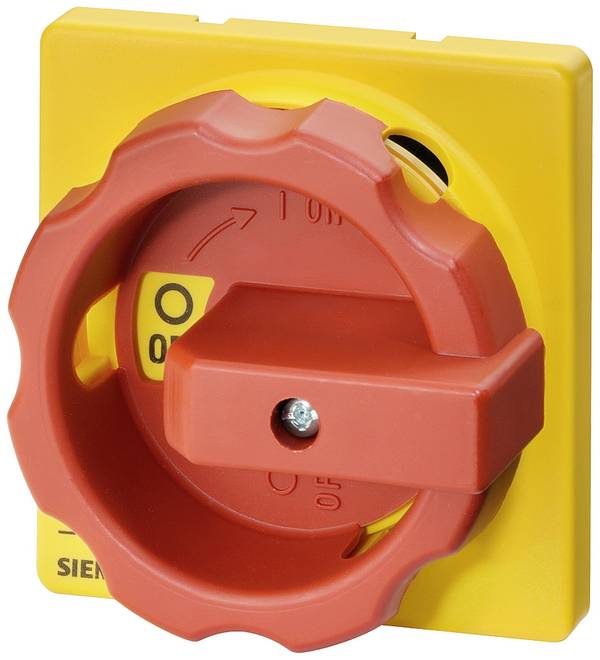

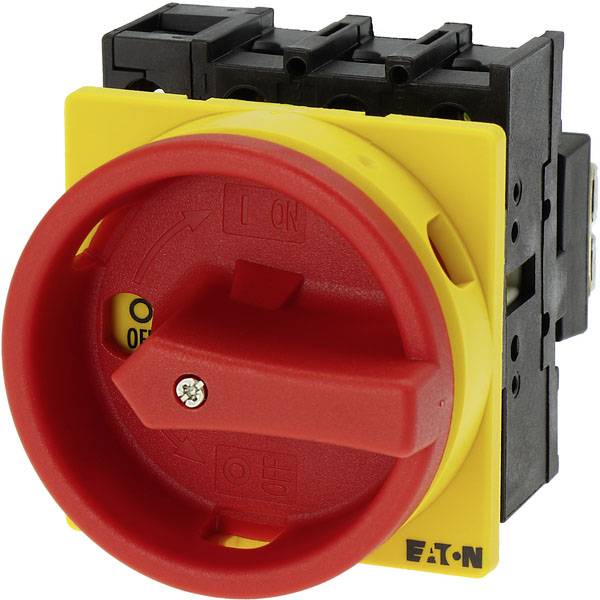

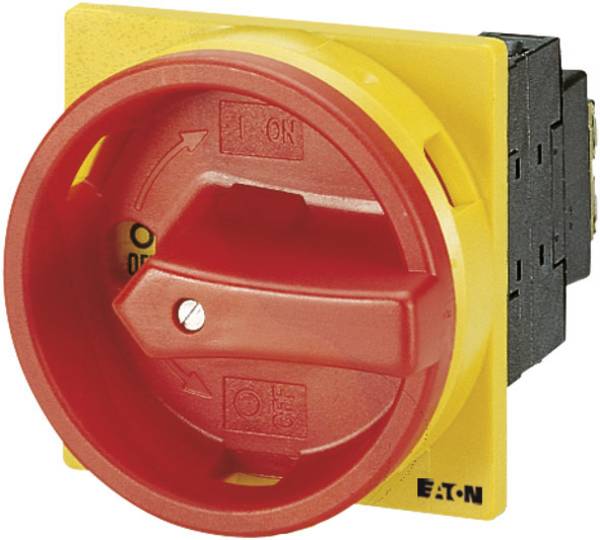

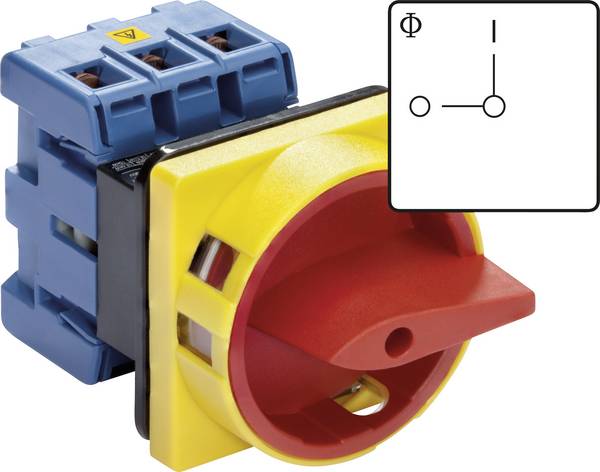

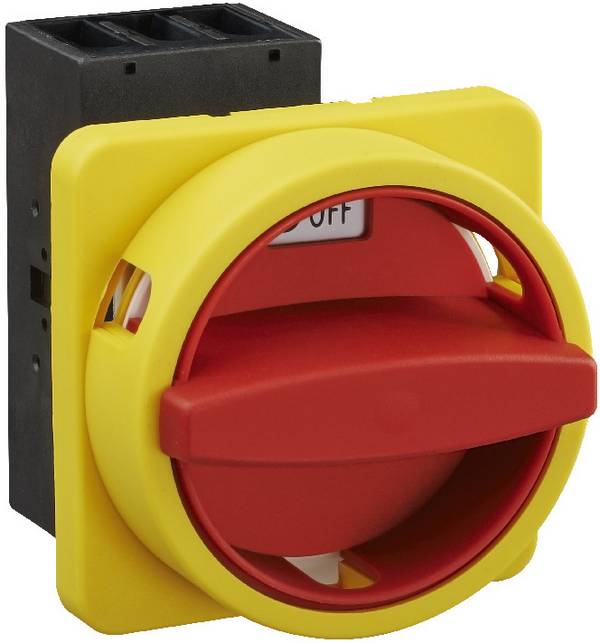

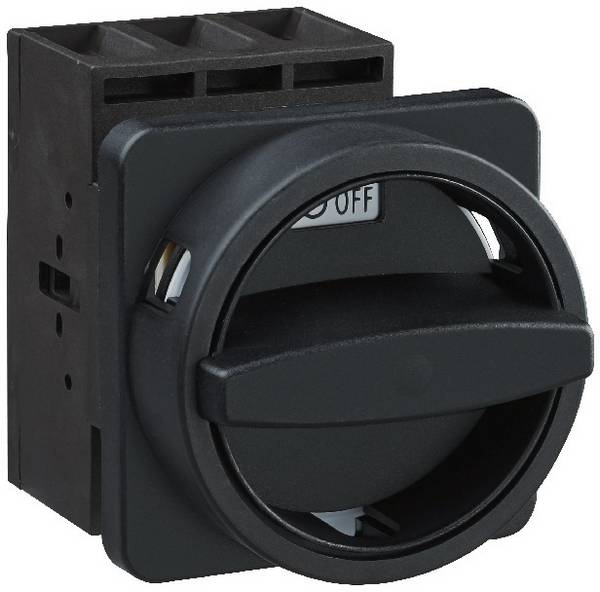

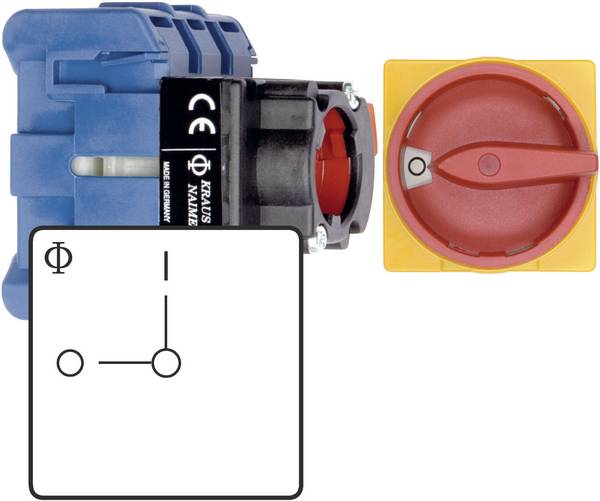

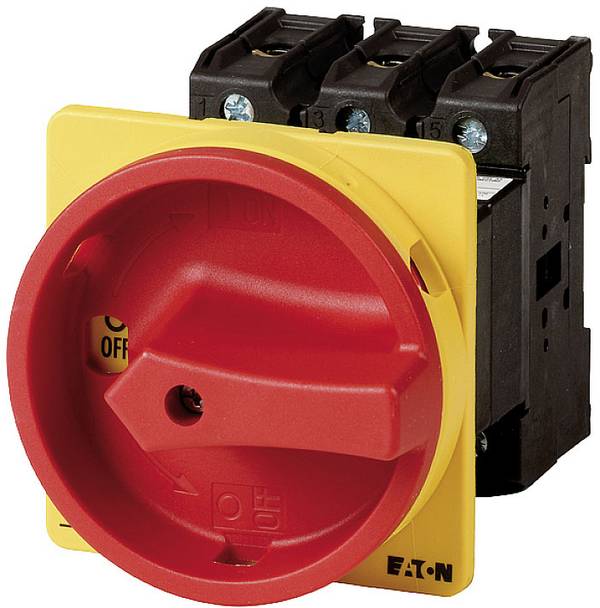

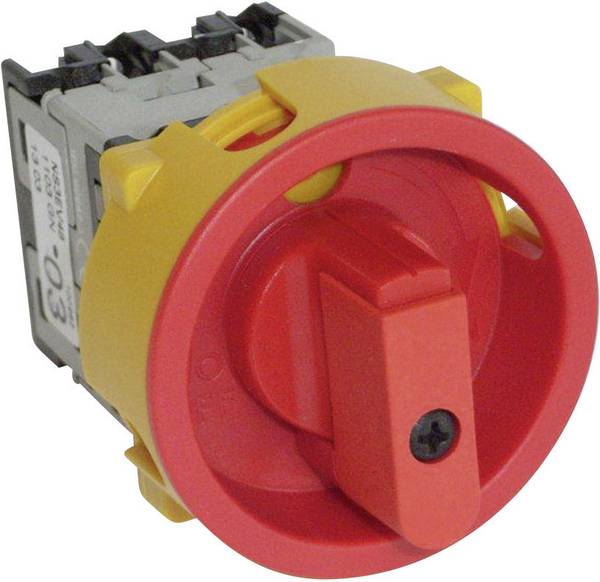

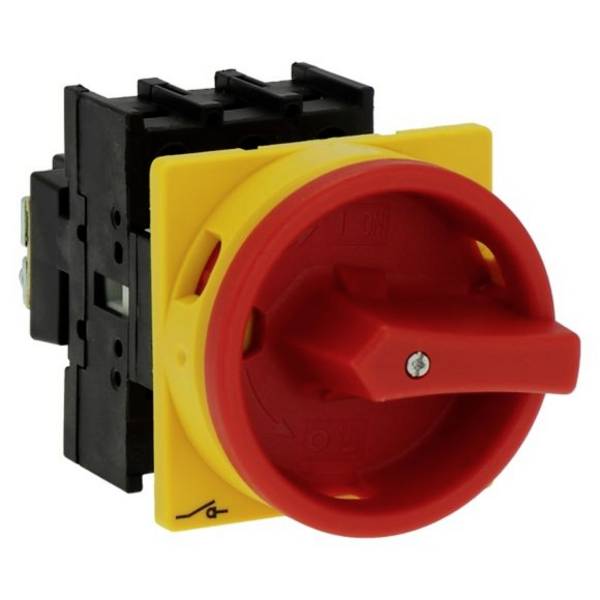

- Jeśli wyłącznik główny służy również jako wyłącznik awaryjny, część obsługowa musi być w kolorze czerwonym, a obudowa w kolorze żółtym. Jeśli wyłącznik główny nie służy jako wyłącznik awaryjny, przełącznik powinien być czarny lub szary.

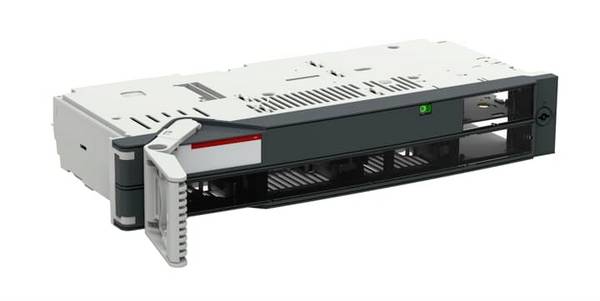

Zdolność wyłączania wyłącznika obciążenia musi być zwymiarowana w taki sposób, aby można było przerwać maksymalne występujące prądy wszystkich podłączonych obciążeń. W skrajnych przypadkach może to być na przykład bardzo duży prąd pobierany przez silnik ze stałym hamulcem w maszynie. Wyłączniki główne są więc zazwyczaj wyłącznikami przerywającymi obciążenie, tj. wyłącznikami, które mogą pracować pod pełnym obciążeniem elektrycznym.

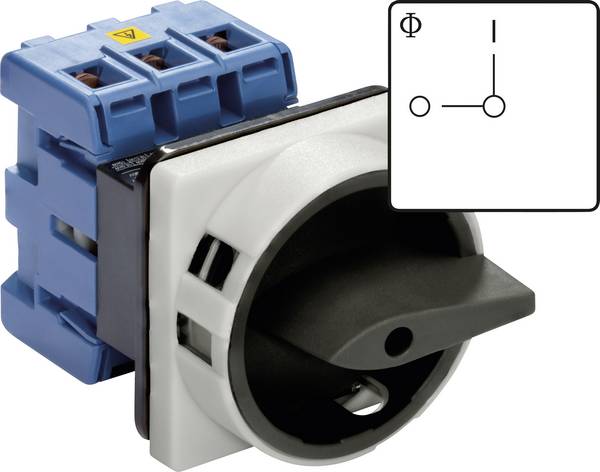

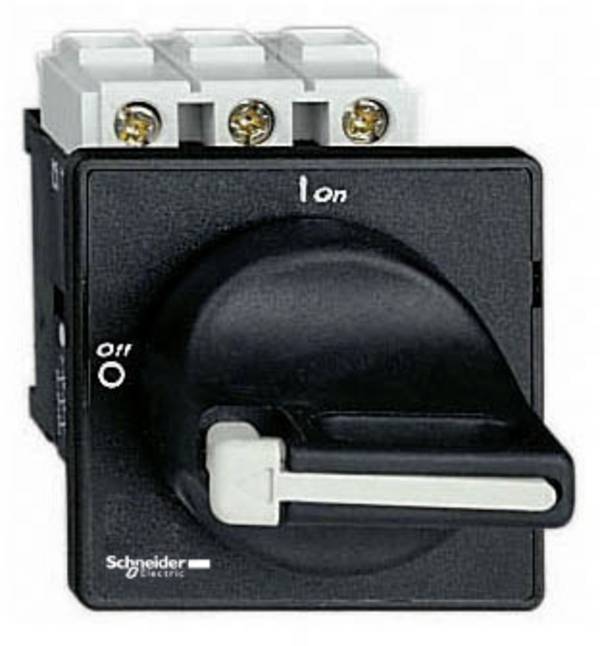

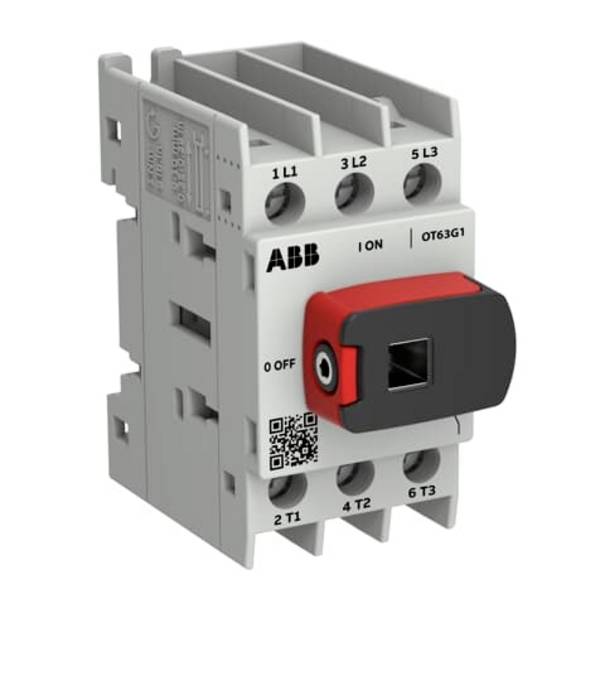

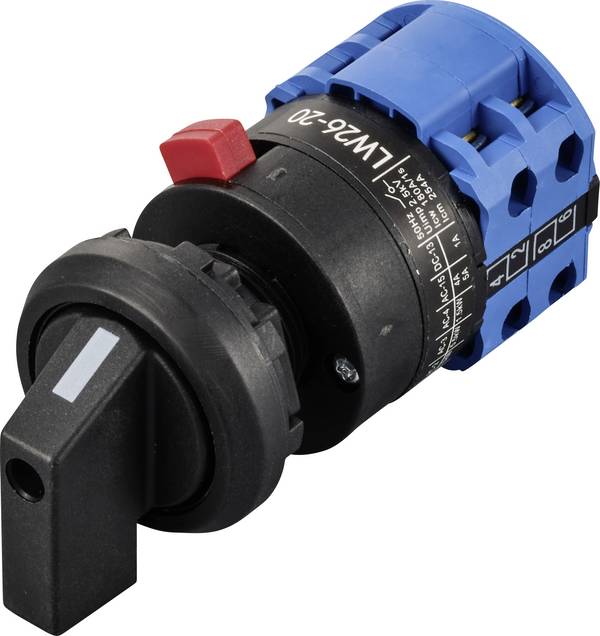

Trójbiegunowy, blokowany rozłącznik izolacyjny 20 A w wersji do montażu panelowego.

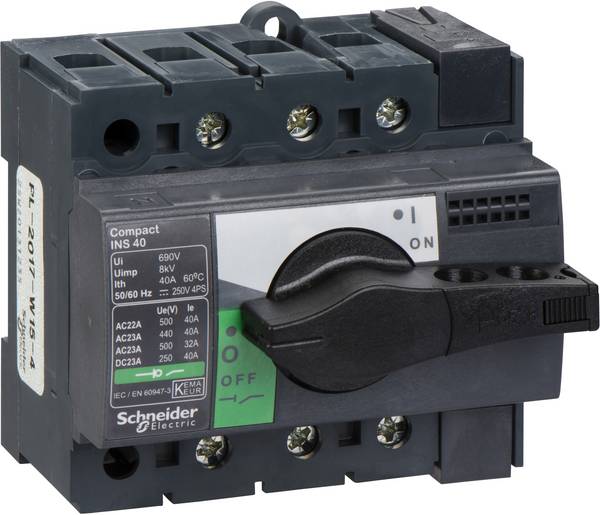

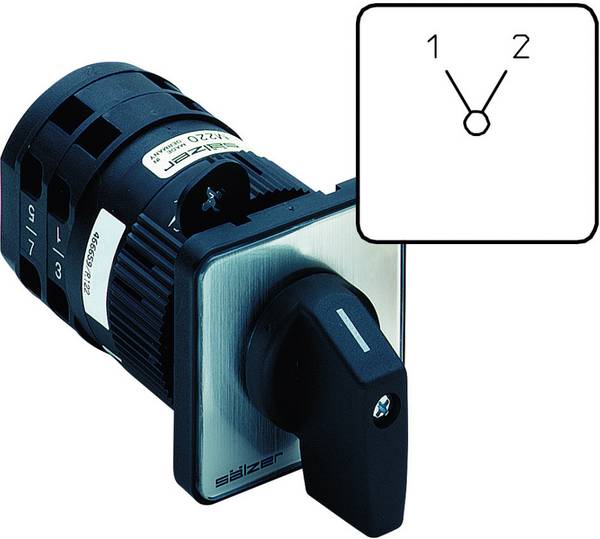

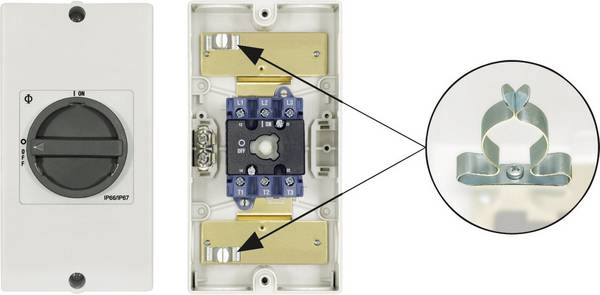

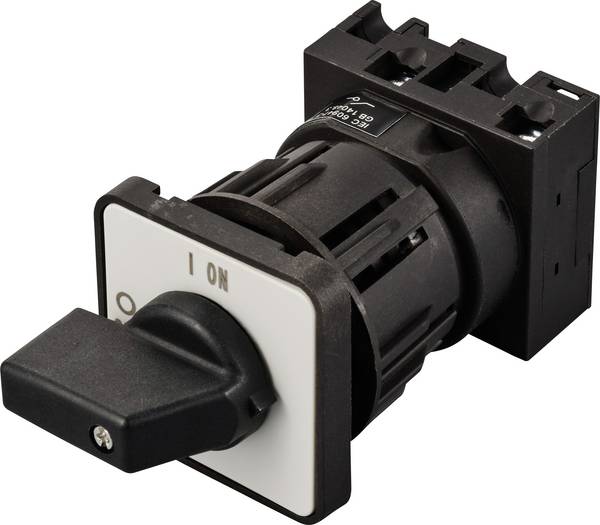

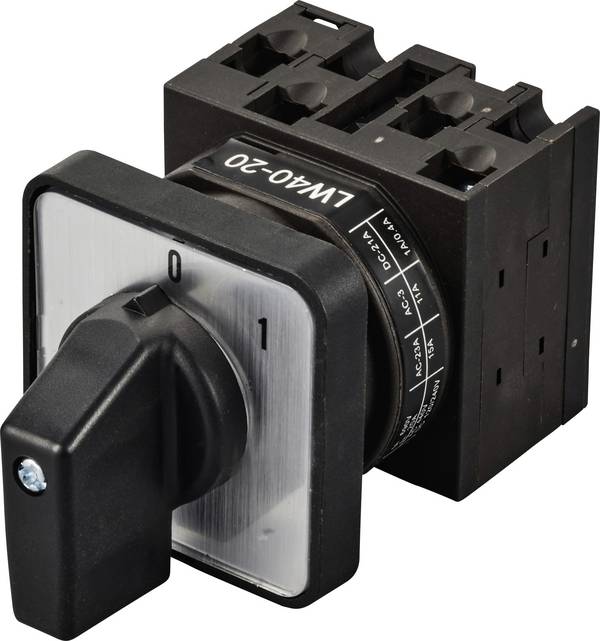

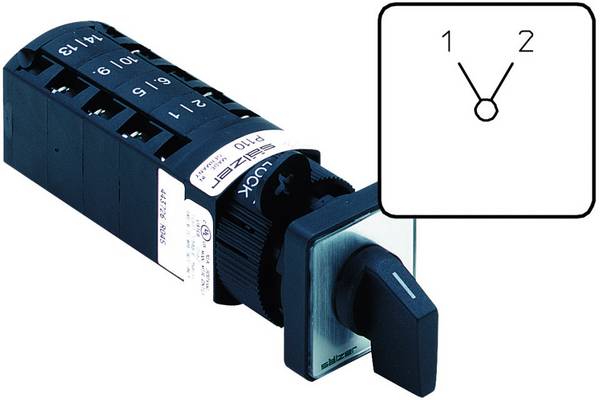

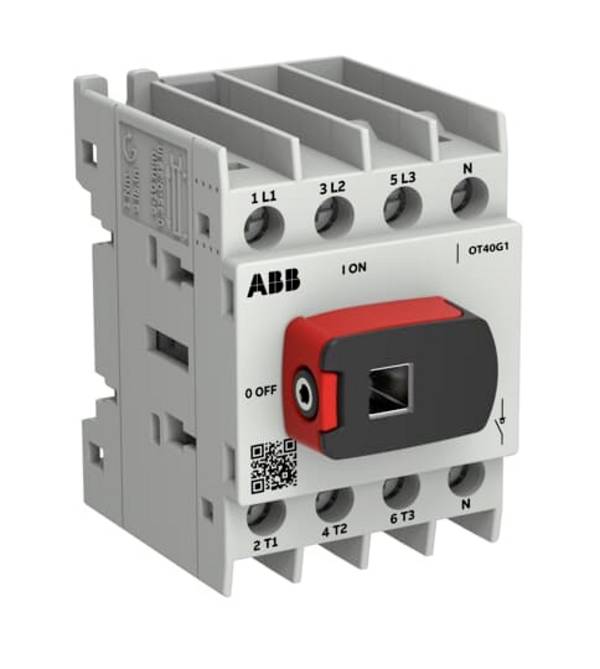

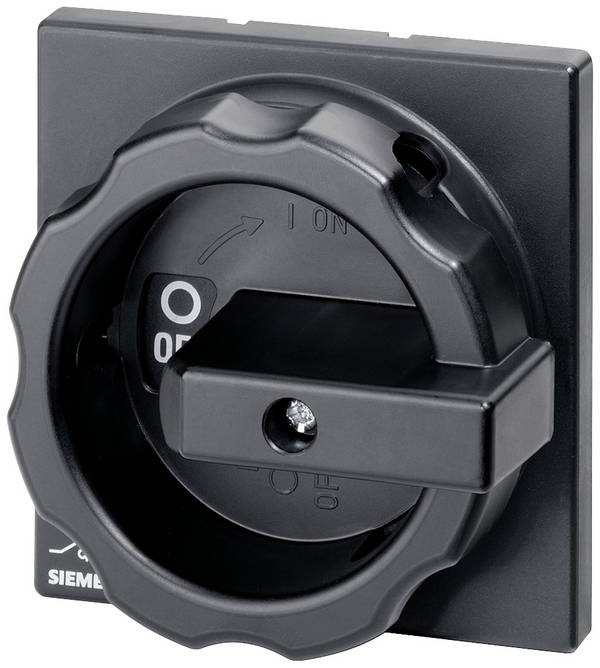

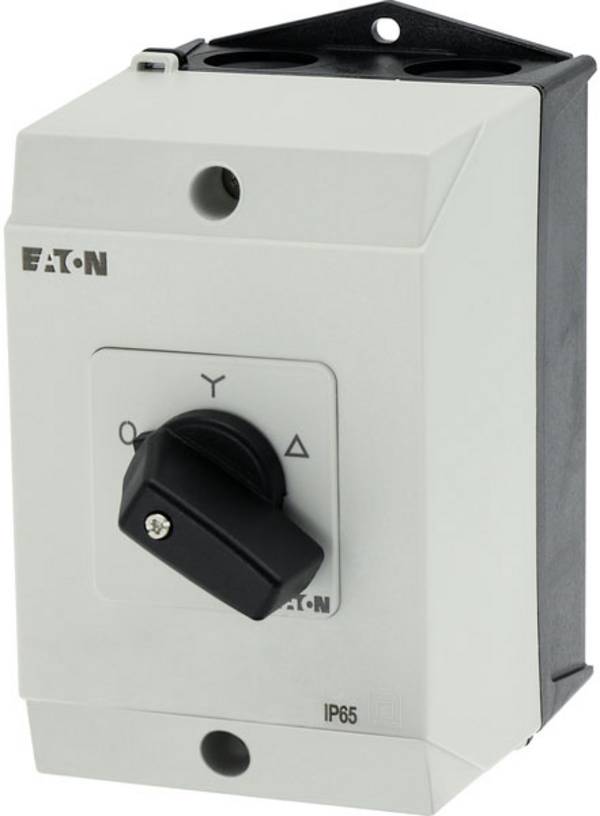

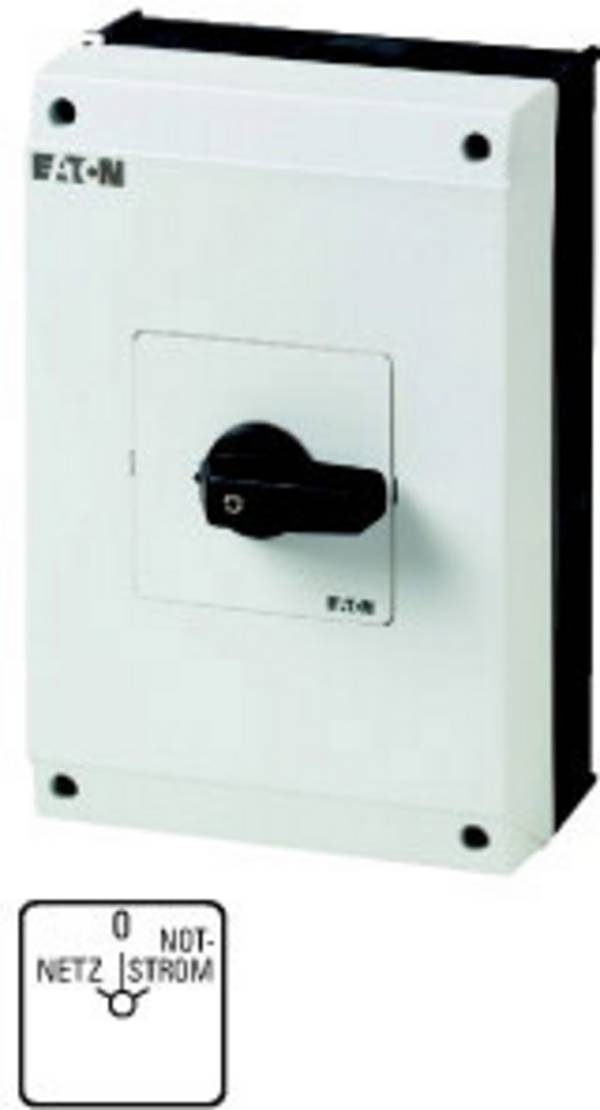

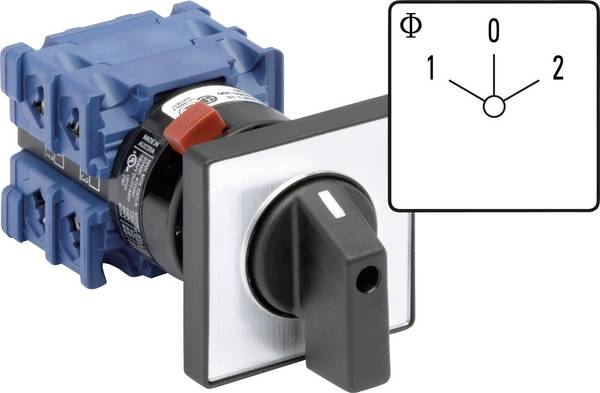

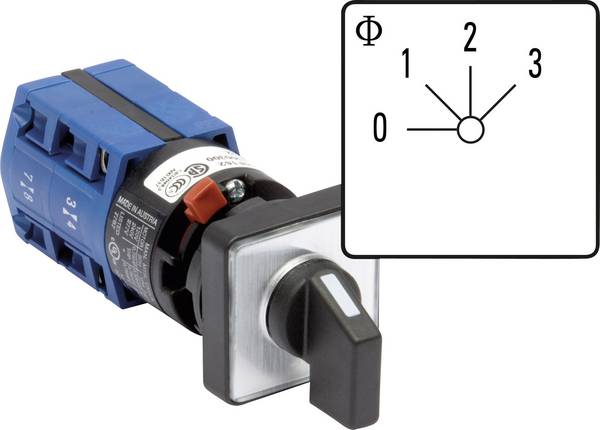

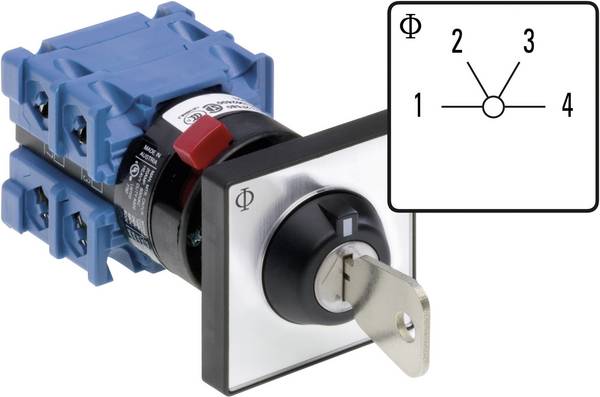

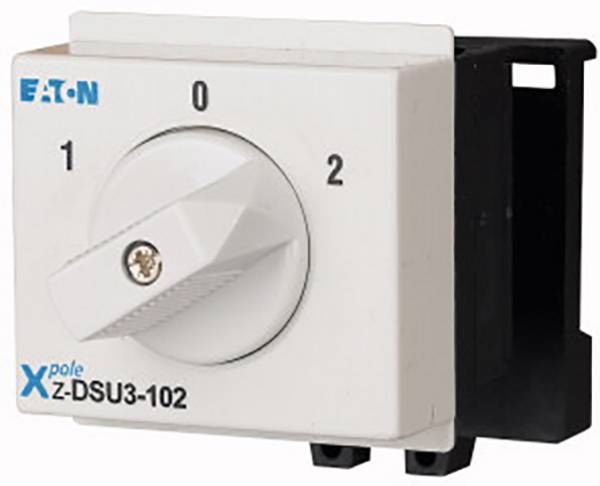

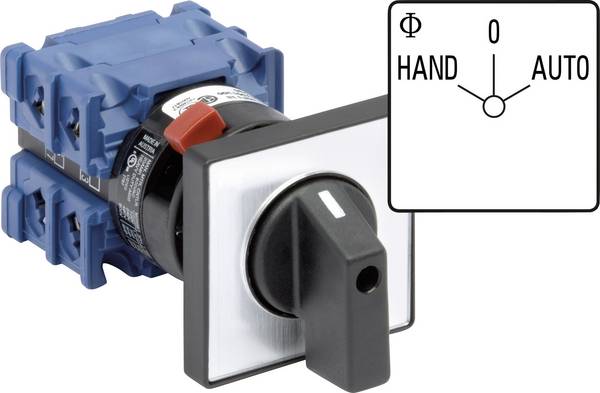

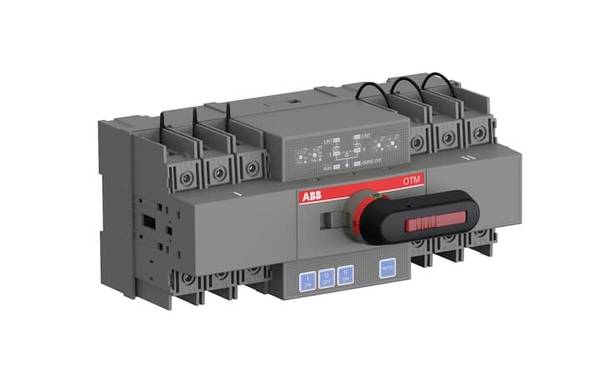

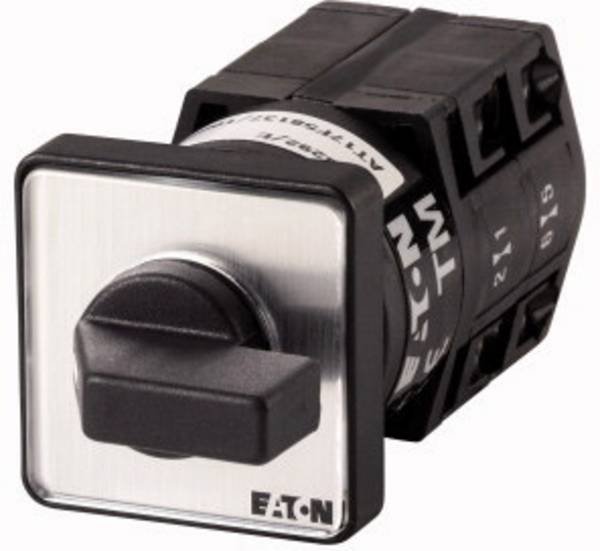

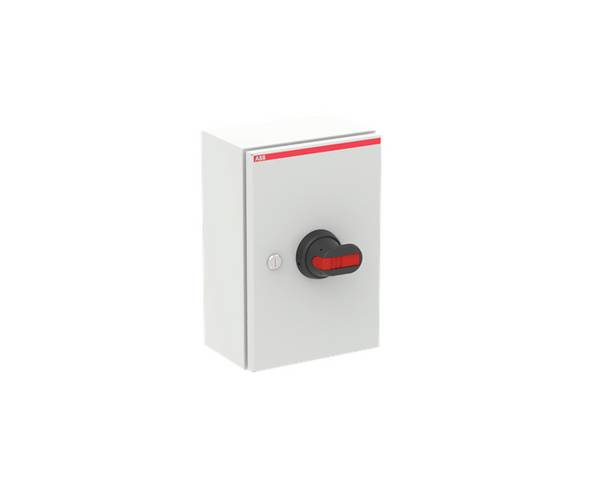

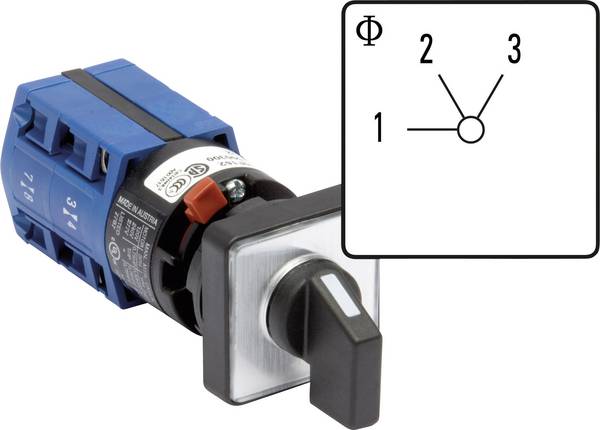

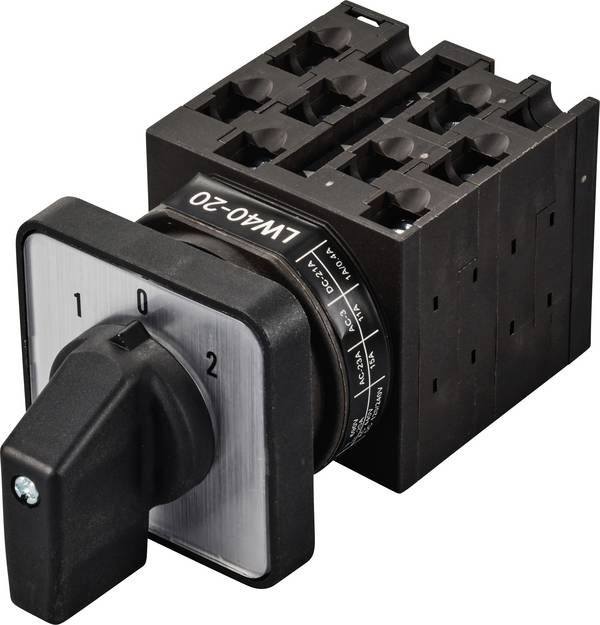

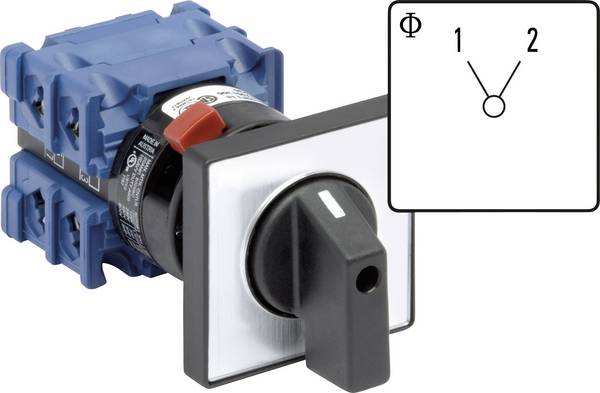

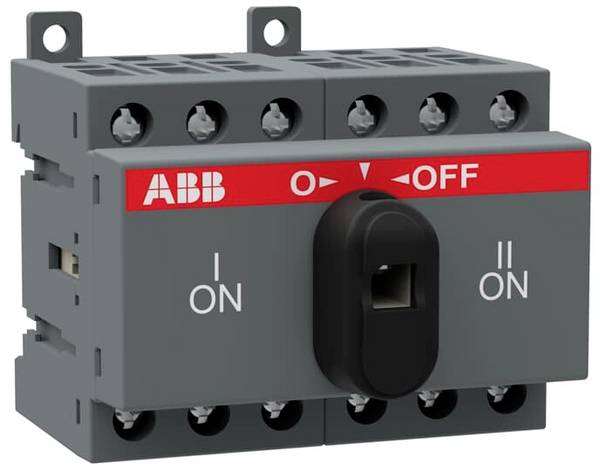

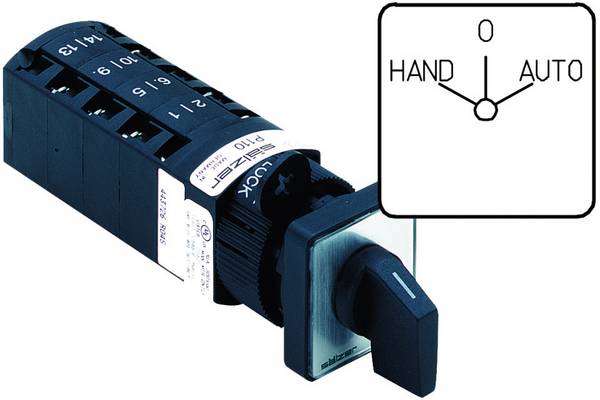

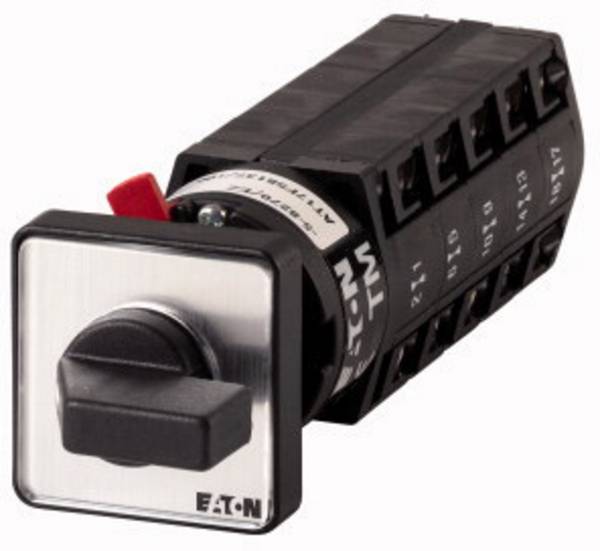

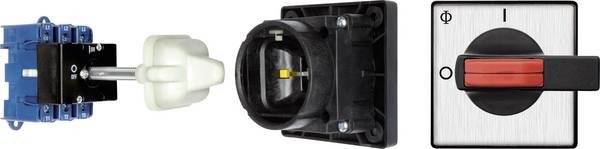

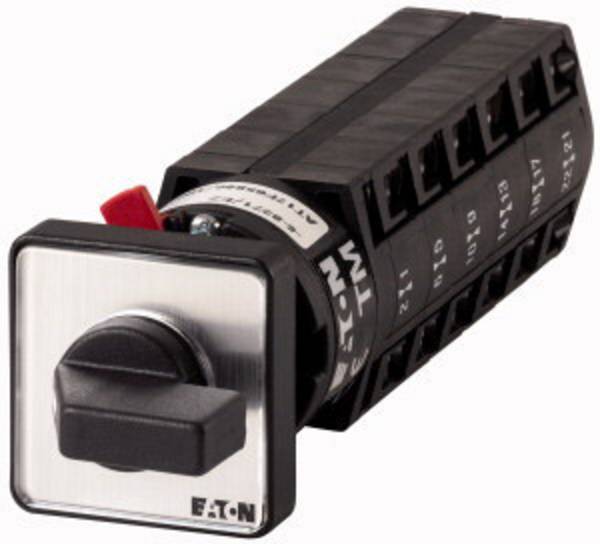

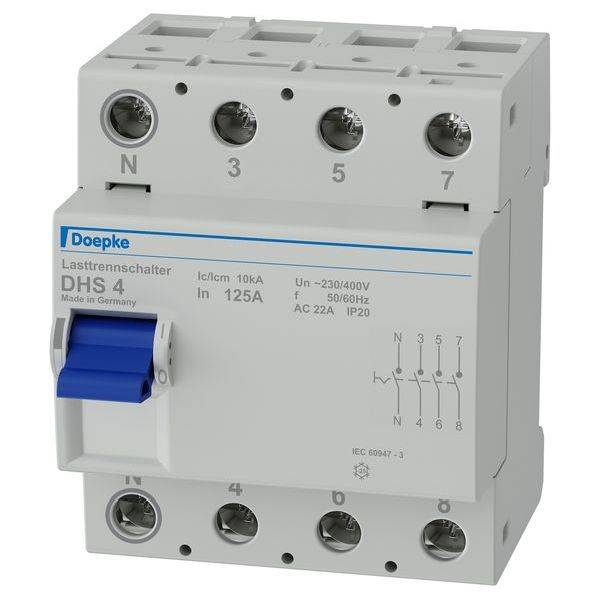

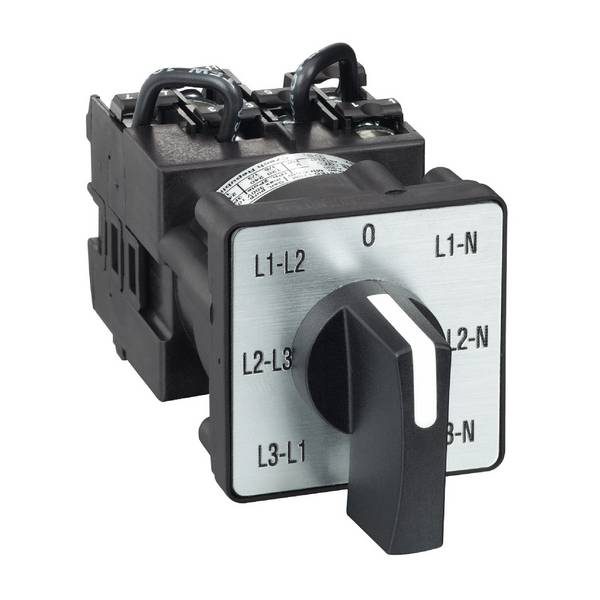

Większość przełączników głównych jest zaprojektowana jako przełączniki obrotowe z ręcznie obsługiwanym przełącznikiem o kącie przełączania 90 stopni. Są to przełączniki krzywkowe o dużej obciążalności prądowej. Konstrukcja mechaniczna zależy od rodzaju montażu: istnieją typy ze stałą obudową do montażu powierzchniowego, te do montażu czołowego, montażu na szynach DIN, instalacji w szafach sterowniczych lub z montażem centralnym.
Te ostatnie można na przykład zintegrować z panelami sterowania lub konsolami. Jeśli zamek do blokowania głównego wyłącznika nie jest zintegrowany z wyłącznikiem, na krawędzi obudowy wyłącznika i pokrętła wyłącznika znajdują się otwory, w których można zaczepić dostępną na rynku kłódkę w pozycji "wyłączone".

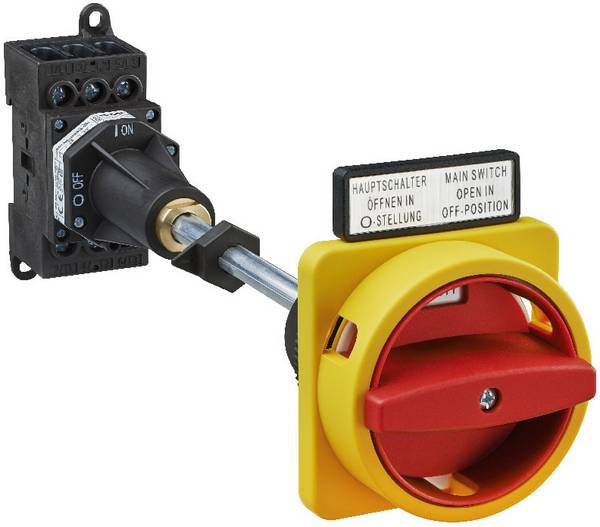

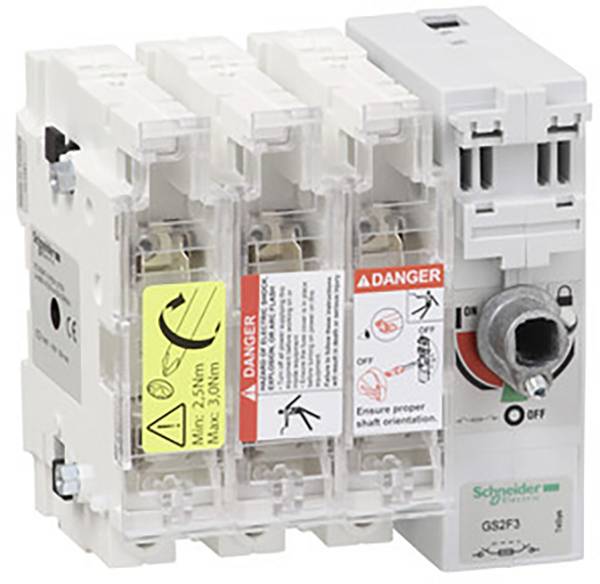

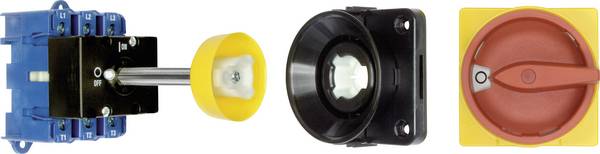

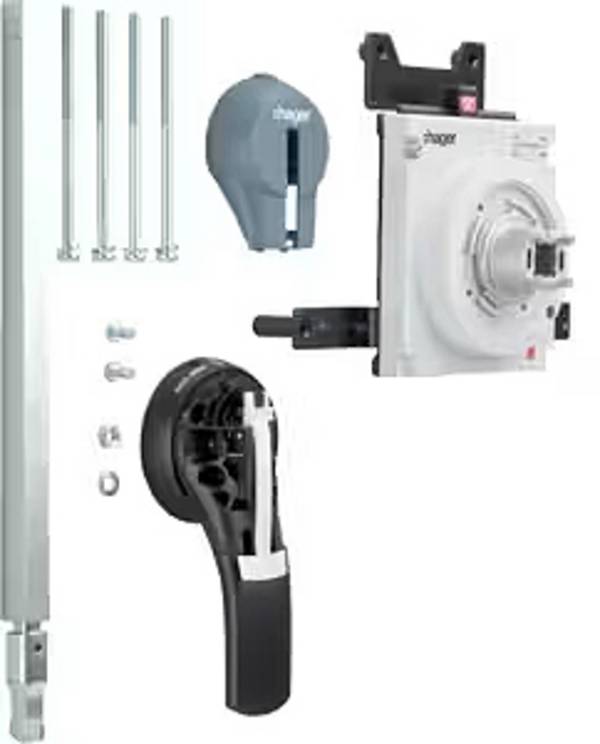

Specjalną konstrukcją są wyłączniki główne lub rozłączniki ze sprzęgłem drzwiowym. Są one zaprojektowane mechanicznie w taki sposób, że drzwi szafy sterowniczej można otworzyć tylko wtedy, gdy wyłącznik znajduje się w pozycji "Off".

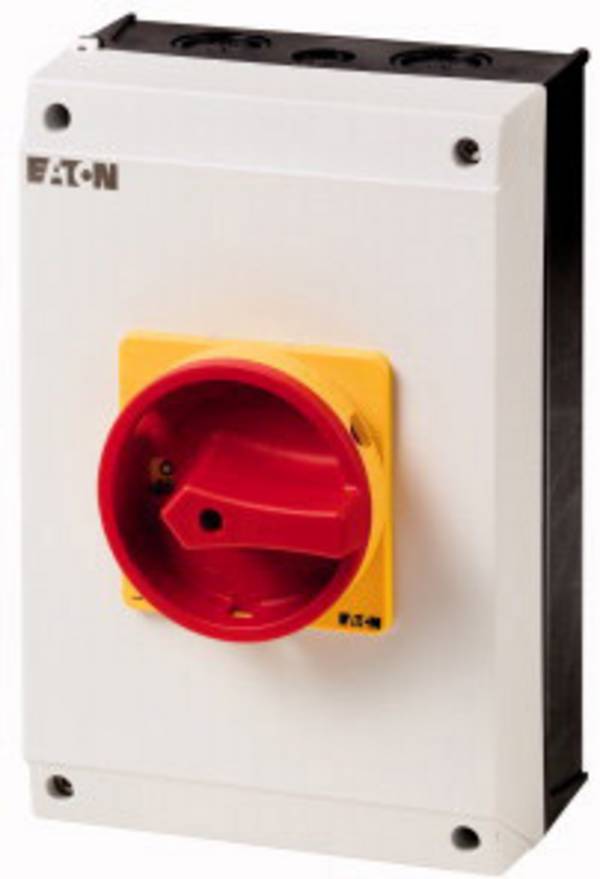

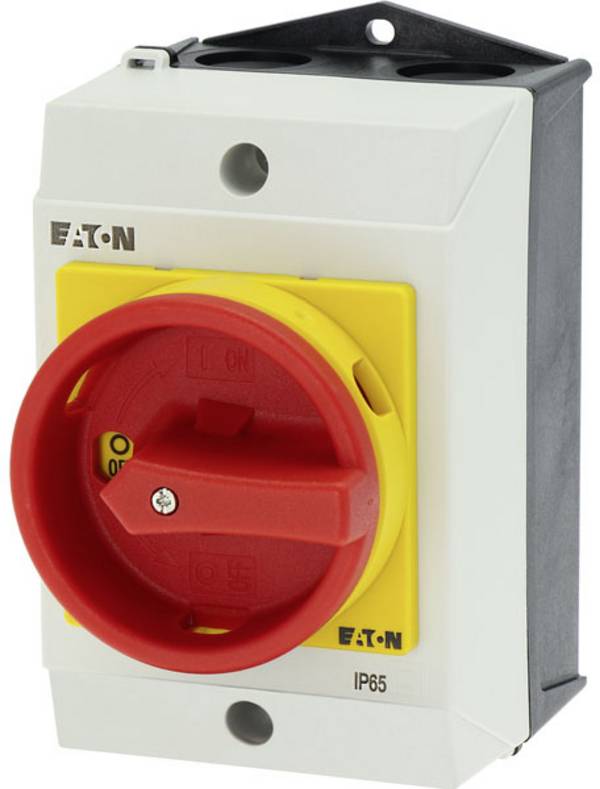

Najważniejszym kryterium wyboru wyłączników głównych jest funkcja, do której są przeznaczone, tj. nie tylko jako wyłączniki rozłączające, ale także jako wyłączniki awaryjne. W tym drugim przypadku należy wybrać wersję czerwono-żółtą, która dzięki swojej kolorystyce jest natychmiast rozpoznawana jako wyłącznik awaryjny nawet przez osoby niebędące ekspertami.

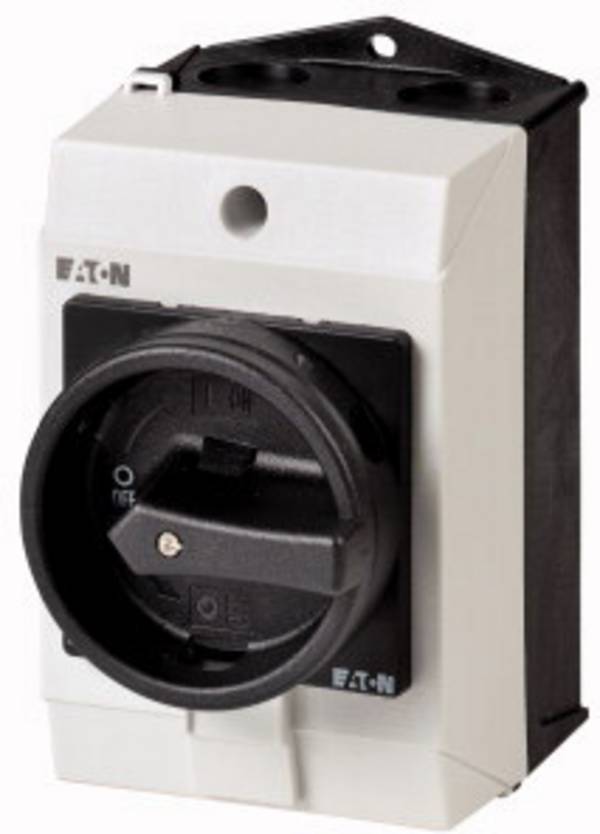

Jeśli wyłącznik ma być używany, na przykład, jako wyłącznik awaryjny dla poszczególnych części wyposażenia elektrycznego maszyny, należy wybrać wersję czarno-szarą. Jeśli istnieje potrzeba, aby personel niespecjalistyczny miał dostęp do wnętrza szafy sterowniczej, należy zapewnić wyłącznik ze sprzęgłem drzwiowym. Zapewni to, że system nie będzie stanowił zagrożenia dla personelu po otwarciu drzwi.
W odniesieniu do danych elektrycznych, główne przełączniki i rozłączniki muszą być zaprojektowane dla maksymalnych prądów, napięć i mocy, których należy się spodziewać. W przypadku typów powszechnie dostępnych na rynku, zakres obciążalności prądowej wynosi od 10 A do 315 A. Szczególną uwagę należy zwrócić na bezpieczną izolację między stykami. W tym celu w specyfikacji podano maksymalną dopuszczalną wartość napięcia.
Klasa ochrony przełącznika musi być odpowiednia do warunków środowiskowych, w których jest on używany. Większość przełączników jest pyłoszczelna i chroniona przed strumieniami wody z dowolnego kierunku.
Wyłączniki główne zazwyczaj pełnią również ważną funkcję bezpieczeństwa. Jeśli służą jako wyłączniki awaryjne, muszą być umieszczone w taki sposób, aby były łatwo dostępne i widoczne, aby można je było szybko uruchomić w sytuacji awaryjnej. Jeśli instalacja elektryczna znajduje się w pewnej odległości od maszyny lub napędu, główny wyłącznik powinien być umieszczony w bezpośrednim sąsiedztwie. Wyłącznik naprawczy może być również zamontowany wewnątrz szafy sterowniczej, zwłaszcza jeśli ma być dostępny tylko dla wykwalifikowanego personelu.
