Wiedza o gniazdach antenowych
Co to jest gniazdo antenowe i jakie typy istnieją?
Jakie są wersje?
Cechy szczególne przy gniazdach antenowych
Kiedy potrzebuję zdalnego zasilania?
Co to są gniazda antenowe?
Parametry dla połączeń koncentrycznych:
Co to jest gniazdo antenowe i jakie typy istnieją?

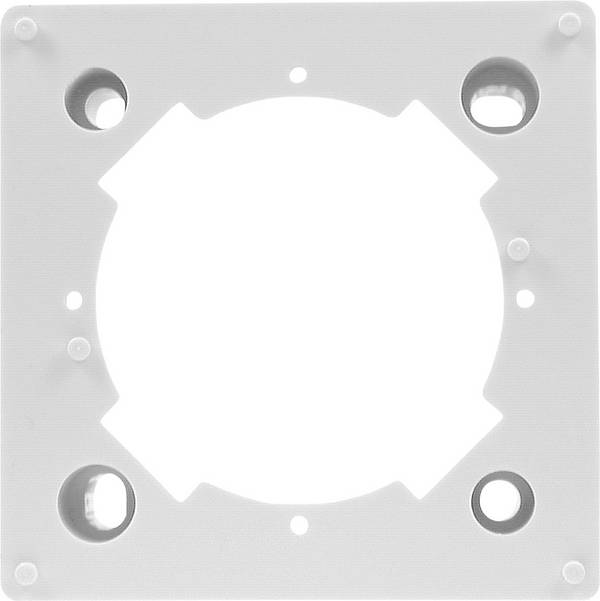

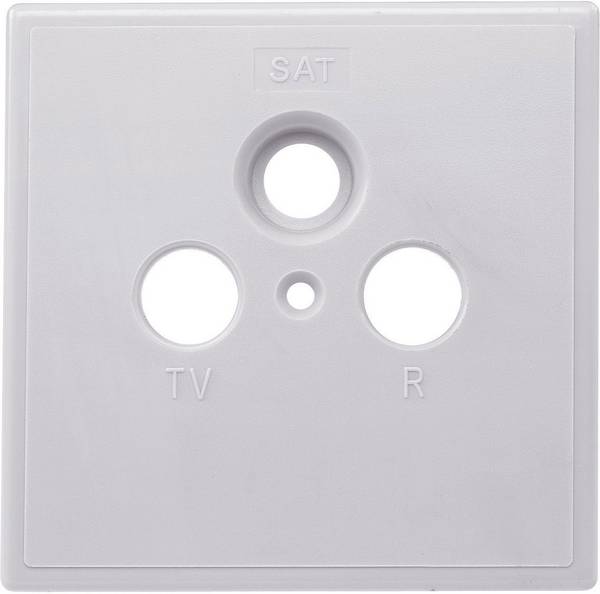

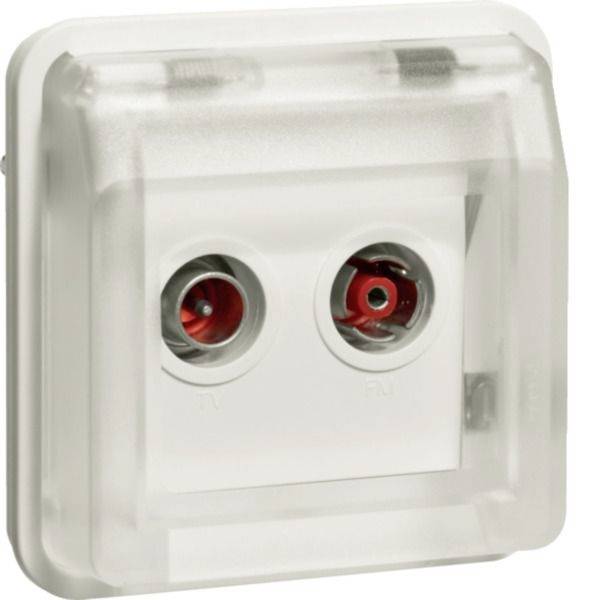

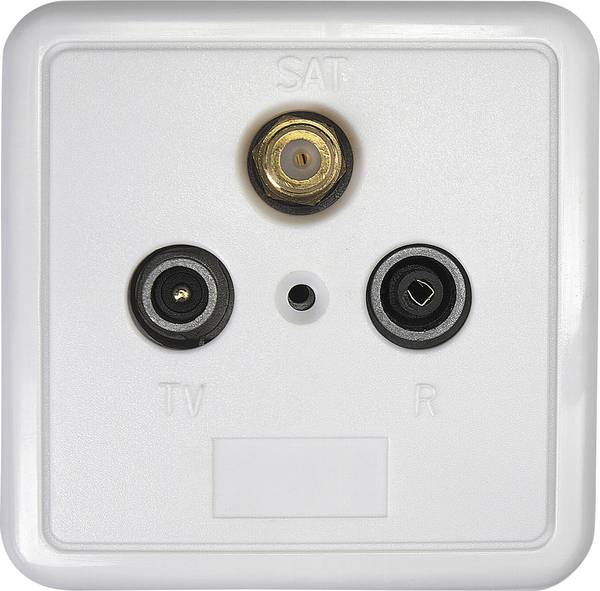

Gniazdo antenowe nazywane jest również gniazdem przyłączeniowym. Celem jest przesyłanie sygnałów za pomocą kabla koncentrycznego do urządzeń końcowych takich jak telewizor i odbiornik. Do transmisji danych załącza się połączenia kablowe. Klasyczne typy gniazd antenowych są wyposażone w złącze IEC do telewizora i złącze do radia FM. Nowoczesne wersje wprowadzają do użytku systemu satelitarnego gniazdo F jako możliwość podłączenia. Gniazdo F komunikuje się bezpośrednio z odbiornikiem SAT i przesyła sygnał z głowic SAT. Montaż w natynkowy lub podtynkowy. Pudełko jest montowane „na ścianie” na powierzchni i zwykle ma przykryte etui przy zakupie. Montaż podtynkowy jest montowany „wewnątrz ściany” w puszce rozdzielczej. Osłony anten są dostępne w zaawansowanych wersjach i zapewniają niewielką, elastyczną ramę aranżacji.
Jakie są wersje?
Pojedyncze gniazdo antenowe:
Pojedyncze gniazdo znajduje zastosowanie przede wszystkim w domach wielorodzinnych. Pojedyncze lub promieniowe gniazdo nie może być połączone z innymi gniazdami za pomocą kabla. Jest to standard normalnego rozmieszczenia gwiazdowego SAT i nie ma wewnętrznego opornika obciążenia.

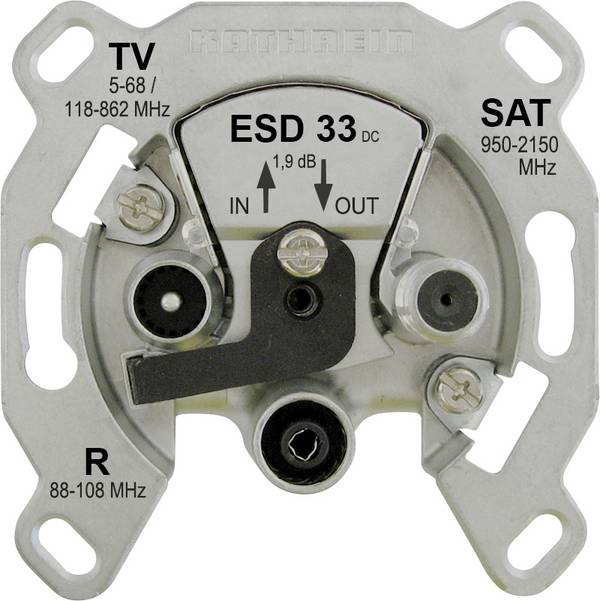

Gniazdo przejściowe:
Puszka przelotowa może być łączona z innymi gniazdami. Te gniazda są używane do uzyskania możliwie identycznego poziomu sygnału we wszystkich punktach połączenia. Podczas instalacji gniazd przejściowych należy uwzględnić właściwości tłumiące. Tłumienie jest mierzone w omach jak opór. Aby uzyskać ostatnie gniazdo na kablu, absolutnie potrzebujesz gniazda końcowego z rezystorem końcowym 75 omów. Opcjonalnie można użyć przelotowego gniazda z 75-Ohm rezystancji. W przypadku sieci kablowych SAT wymagany jest typ DC jako gniazdo końcowe. Termin „odsprzęganie” oznacza podział i filtrowanie sygnału. Oddzielenie następuje poprzez wzmacniacz posiadający wiele wyjść, rozdzielacz lub, w przypadku gniazd satelitarnych, przez multiprzełącznik.
Gdy gniazdo staje się bardziej zbliżone do źródła sygnału, tym wyższa musi być wartość tłumienia.
Gniazdo końcowe:
Gniazda wyjściowe zawsze mają fabrycznie rezystor końcowy 75 omów. Końcowe gniazdo jest zawsze ostatnim układem elementów na wiązce kablowej. Gniazdko przejściowe można przebudować na gniazdko końcowe za pomocą montowanego opornika.
W handlu gniazda antenowe mają różne cechy i zastosowania. Puszki przyłączeniowe są w stanie aktywnie sterować kilkoma transferami danych. Przegląd typowych cech gniazd antenowych:
Właściwości
Transmisja danych (połączenie z Internetem)
zakres częstotliwości: 5 - 65 MHz i 118 - 862 MHz
:
- Potrójne gniazda data przekłute lub przepływowe
- Gniazda data-SAT-4-otworowe
Zakres częstotliwości transmisji radiowej FM 87,5 - 108 MHz:
- Gniazdo ściegu lub puszki przepływowej z dwoma otworami
- Satelita trzy otwory ściegu lub ciągłych dawek
- Potrójne gniazda data przekłute lub przepływowe
- Gniazda data-SAT-4-otworowe
- Gniazda data-4-otworowe lub przepływowe
- Gniazda anteny satelitarnej 4-otworowe
Cyfrowa telewizja i radio cyfrowe w standardowym
zakresie częstotliwości DVB-C: 47 - 68 MHz i 111 - 862 MHz
:
- Gniazdo ściegu lub puszki przepływowej z dwoma otworami
- Satelita trzy otwory ściegu lub ciągłych dawek
- Potrójne gniazda data przekłute lub przepływowe
- Czterootworowe gniazda data-Sat lub gniazdko sieciowe
- Gniazda anteny satelitarnej 4-otworowe
Zakres częstotliwości transmisji satelitarnej: Odpowiedni do częstotliwości 950 - 2400 MHz:
- Satelita trzy otwory ściegu lub ciągłych dawek
- Gniazda data-SAT-4-otworowe
Dobrze nadają się:
- Gniazda anteny satelitarnej 4-otworowe
Przejście prądu stałego <2 /> Zakres częstotliwości: 14-18 woltów <3 /> Odpowiednie są:
- Satelita trzy otwory ściegu lub ciągłych dawek
- Gniazda data-SAT-4-otworowe
Dobrze nadają się:
- Gniazda anteny satelitarnej 4-otworowe
Cechy szczególne przy gniazdach antenowych
Możliwość zasilania kanału zwrotnego:
Co to jest kanał powrotny? Kanał obiegu powrotnego tworzy połączenie pasywne z dostawcą telewizji lub Internetu. Z reguły wykorzystywane są do tego przewody komunikacyjne instalacji telefonicznej (złącze DSL). Niektóre gniazda antenowe oferują kanał powrotny w zakresie funkcji. Takie gniazda są często używane przez dostawców takich jak Unitymedia, ponieważ Internet jest odbierany przez modem kablowy z gniazda TV. Jednocześnie kanał powrotny jest wykorzystywany do celów analitycznych przez dostawców w celu dokonania pomiaru np. liczby widzów.
Tłumienie / rozdzielenie sygnałów analogowych i cyfrowych:
Gniazda antenowe z tą funkcją posiadają wbudowane na stałe systemy filtrujące, które oddzielają sygnał analogowy i cyfrowy. Dodatkowe ekranowanie źródeł sygnału neutralizuje sygnały zakłócające. W przypadku odbioru satelitarnego urządzenie jest wbudowane w gniazdo antenowe DC lub filtr 22 kHz, aby zagwarantować ten sam zakres funkcji.
Typy tłumienia w puszkach antenowych:
Każde gniazdo antenowe posiada tłumienie specyficzne dla częstotliwości. Zadaniem tłumienia jest dopasowanie i wyrównanie sygnałów do gniazd antenowych. Kompensacja grubości sygnału następuje ze względu na różne długości przewodów i przełączanie gniazd rozgałęźnych i przyłączeniowych na wzmacniaczu antenowym lub domowym.
Pasywny, wbudowany rozdzielacz rozgałęźny w puszkach rozgałęźnych i przyłączeniowych zapewnia skalowanie do dołu poziomu puszki. W obszarze mieszkalnym z urządzeniami nadawczymi FM i DAB stosowane są dodatkowe tłumienie sygnałów zakłócających. Aby uniknąć komplikacji, podczas zakupu należy zwrócić uwagę, aby gniazda antenowe były zgodne ze standardem klasy a w odniesieniu do promieniowania.
Kiedy potrzebuję zdalnego zasilania?
Do zasilania tak zwanych anten aktywnych potrzeba zewnętrznego zasilacza. Zasilacze znajdują często zastosowanie z zewnętrznymi odbiornikami sygnałów w celu wzmocnienia sygnału odebranego i zwiększenia zasięgu dla odbioru. Odbiorniki sygnału nie są zawarte w bezpośrednim, przewodowym połączeniu ze źródłem. Anteny aktywne wymagają minimalnego napięcia 5 V dla prawidłowej pracy wbudowanego wzmacniacza. Wiele dostępnych na rynku odbiorników satelitarnych i telewizji cyfrowej przekazuje potrzebne napięcie przez podłączony kabel antenowy.
Co to są gniazda antenowe?
Identyfikator pasma użytkownika musi być taki sam dla gniazda antenowego i urządzenia odbiorczego. Gniazdo antenowe może przesyłać jednocześnie tylko jeden identyfikator UB. Wszystkie pozostałe UBS zostaną automatycznie zablokowane. Przy pomocy programatora można zmienić UBS. Jeśli na obu końcach nie ma identycznego identyfikatora UB-ID, na telewizorze nie ma sygnału. Programator gniazda antenowego jest często używany do bezpiecznego i bezkonfliktowego montażu w domach wielorodzinnych. Zapobiega to nakładaniu się zakresów zbierania na różne etapy.
Parametry dla połączeń koncentrycznych:
Wtyczki koncentryczne i kable mają tę zaletę, że mają niską interferencji elektromagnetycznej i wypromieniowują. Posiadają również dobre ekranowanie elektryczne. Z tego powodu wtyki koncentryczne i kable często są stosowane do wysokich częstotliwości. Większa częstotliwość ma automatycznie mniejsze długości fal w kabel sygnałowy. Aby zapewnić dobre przenoszenie wysokich częstotliwości, impedancja (opór prądu przemiennego) w całej długości kabla musi mieć tę samą wartość. Złącza wtykowe muszą mieć taką samą impedancję, jak kabel.
