Wiedza na temat kabli satelitarnych, kabli antenowych
Co to są kable SAT?
Kryteria zakupu kabli satelitarnych
Kabel antenowy
Budowa przewodu antenowego
Ważne kryteria zakupu kabli satelitarnych, kabli antenowych

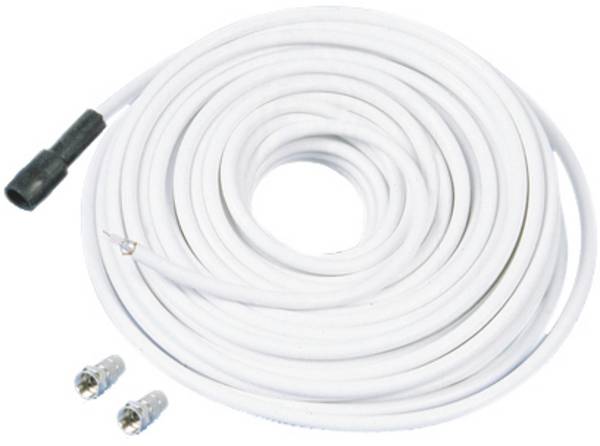

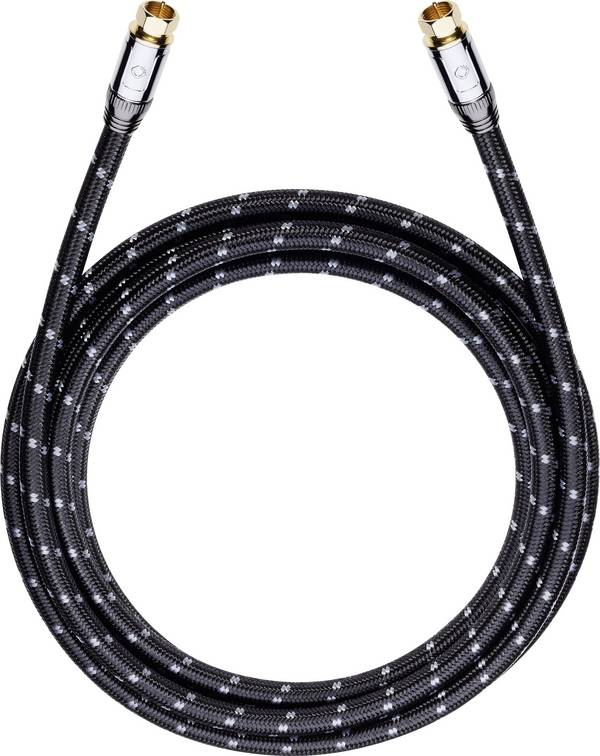

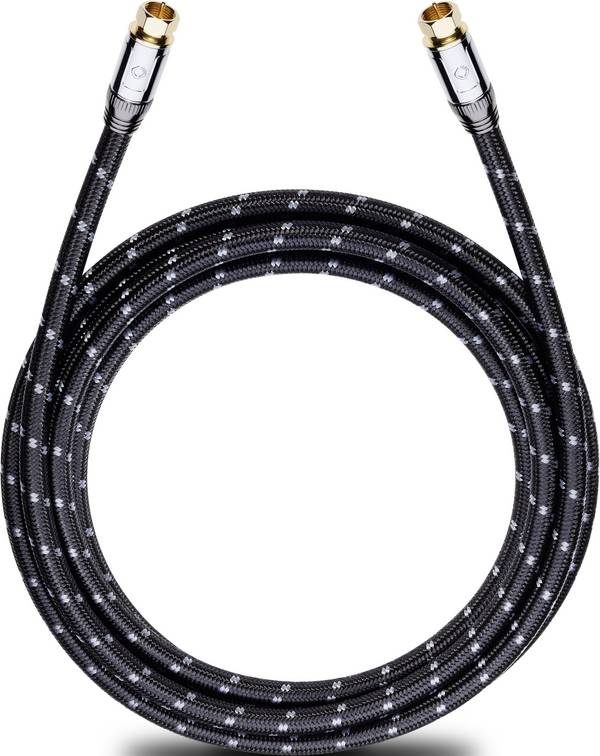

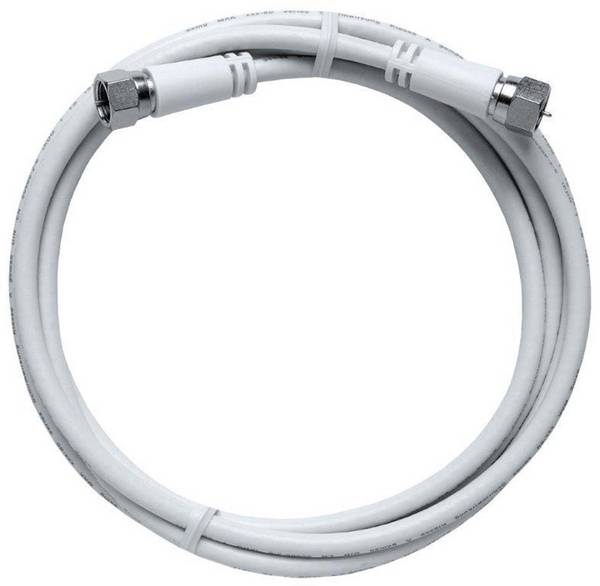

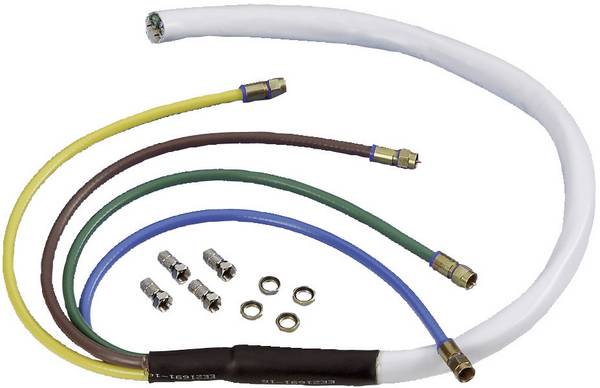

Co to są kable SAT?
Kabel SAT składa się z kabla koncentrycznego i odpowiednich złączy wtykowych do zastosowania między konwerterem sygnału (LNB) anteny satelitarnej a odbiornikiem. Kabel jest jednym z najważniejszych elementów dla bezzakłóceniowej przyjemności oglądania telewizji, dlatego należy zwrócić uwagę na jakość. Sklep Conrad oferuje Państwu różne wysokiej jakości kable z tego zakresu.
Pod względem technicznym kabel SAT to skoncentrowany przewód. Oznacza to, że różne powłoki są symetryczne po drucie, czyli wokół wspólnego środka. Główny przewód składa się z miedzi i odpowiada za przewód sygnału. Odbiera sygnał LNB i przekazuje go do odbiornika. Drut jest otoczony warstwą izolacyjną, która oddziela powłokę od przewodu miedzianego.
Kryteria zakupu kabli satelitarnych
1. Szerokość kabla
Średnica kabla daje wskazówki, jak dobrze chroniony jest wewnętrzny przewód sygnałów zakłócających i innych zewnętrznych wiązek. Przekrój poprzeczny kabla satelitarnego z wtykami F wynosi od 3 do 10 mm.
Aby zapewnić odpowiednią ochronę, średnica kabla powinna wynosić co najmniej 5 mm. W niektórych miejscach należy zagiąć lub zgiąć kabel SAT, aby sparować go z interfejsem. Jeśli kabel ma zbyt wąski przewód wewnętrzny, może zostać szybko uszkodzony przy obciążeniu mechanicznym.
2. Tłumienie ekranowania (dB)
Tłumienie jest podane w „dB” i jest prawdopodobnie decydującym czynnikiem dla jakości kabla. Dobre ekranowanie jest ważne, aby wpływy z zewnątrz (WLAN, telefon komórkowy, przełącznik radiowy) nie wpływały na sygnał. Z reguły wartość powinna wynosić co najmniej 90 dB, ponieważ poziom sygnału wyjścia jest uważany za wyższy: Im wyższa wartość dB, tym wyższej jakości jest kabel. Im krótszy kabel, tym mniej ważne jest ekranowanie.
Kable są bardziej ekranowane, jeśli muszą być ułożone w narożach lub obrzeżach. Mają większą stabilność i są mniej wrażliwe na obciążenia mechaniczne. Niektóre kable są również wielokrotnie ekranowane, co zapewnia dodatkową ochronę.
Rzeczywista odporność na zakłócenia zależy nie tylko od wartości ekranowania. Istotne jest także ułożenie kabla. Wyższe odległości od potencjalnych źródeł zakłóceń (stacje bazowe telefonów, WLAN) zwiększają stopień ekranowania.
3. Tłumienie sygnału (dB)
Wartość tłumienia sygnału powinna być niska. Przy częstotliwości 950 MHz w obszarze satelitarnym kable nadają się do tłumienia sygnału poniżej 20 dB na 100 metrów. Dlaczego w ogóle potrzebne jest tłumienie sygnału? Podczas transportu sygnału między LNB a odbiornikiem dochodzi do osłabienia sygnału. Obowiązuje zasada: Im silniejsza jest utrata sygnału na 100 metrów, tym wyższa jest średnia utrata sygnału. Aby zapewnić optymalną transmisję, należy wybrać kabel z niskim ekranowaniem sygnału.

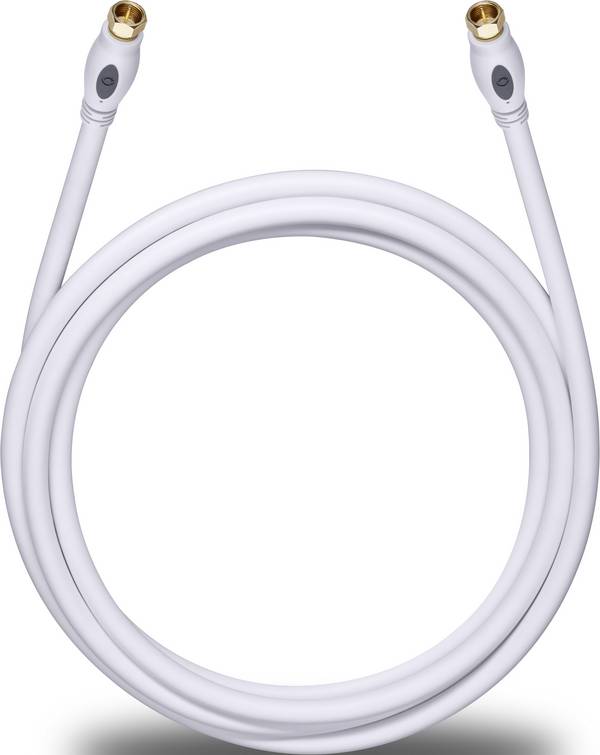

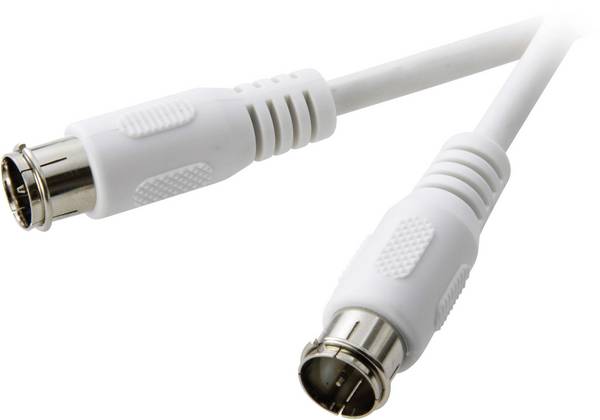

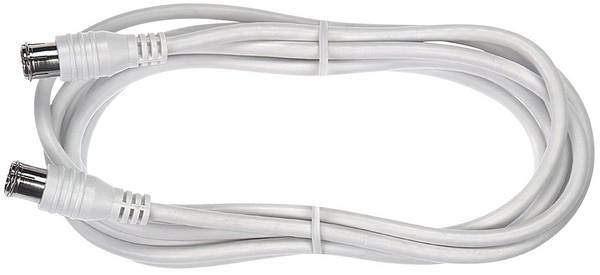

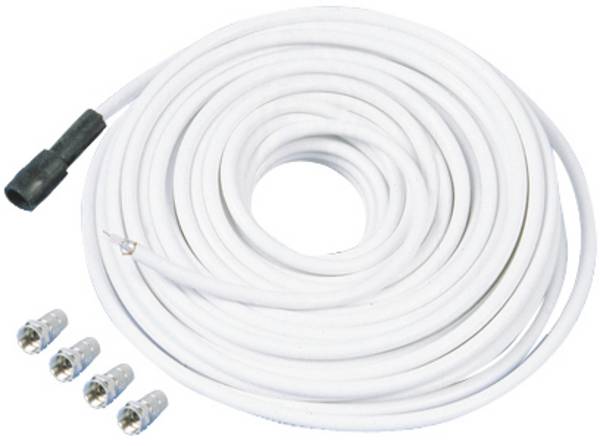

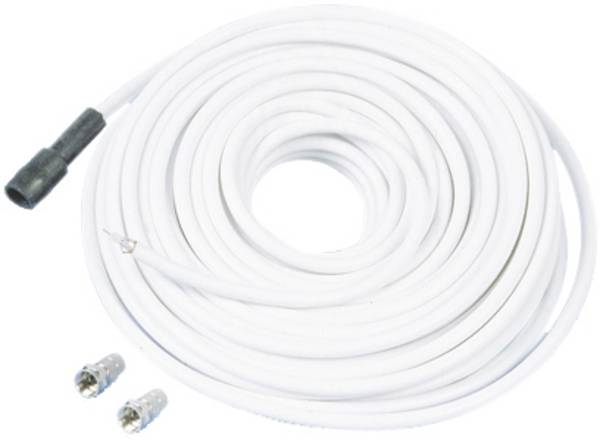

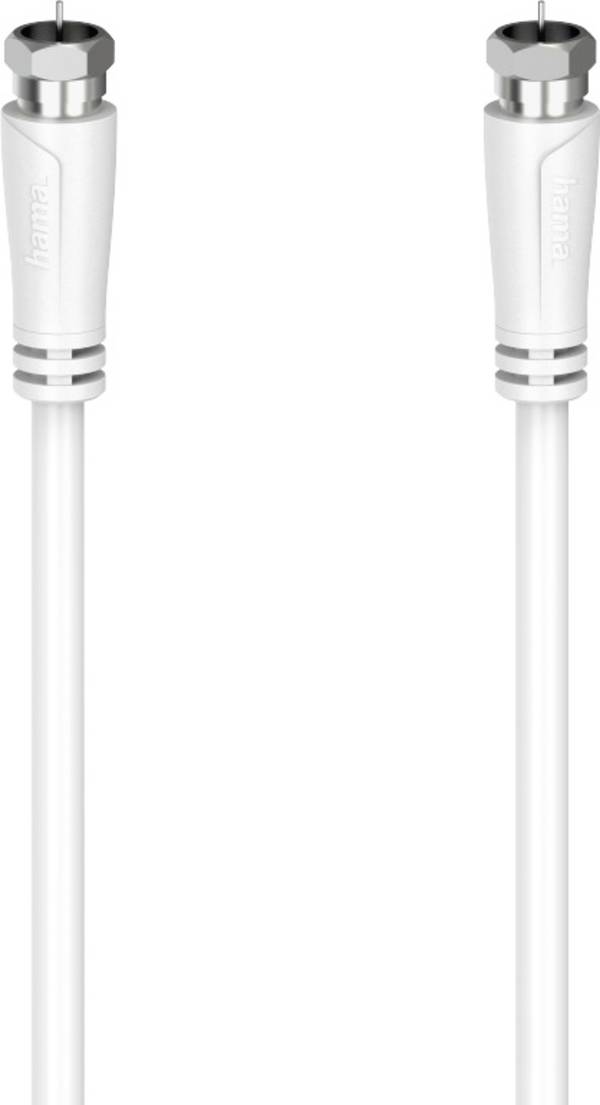

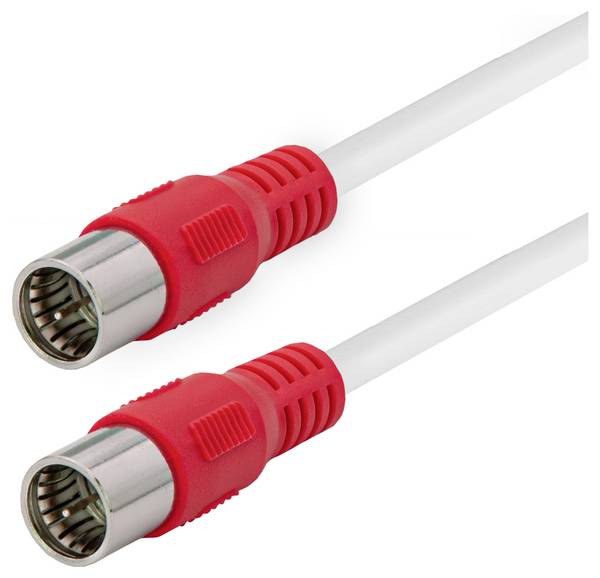

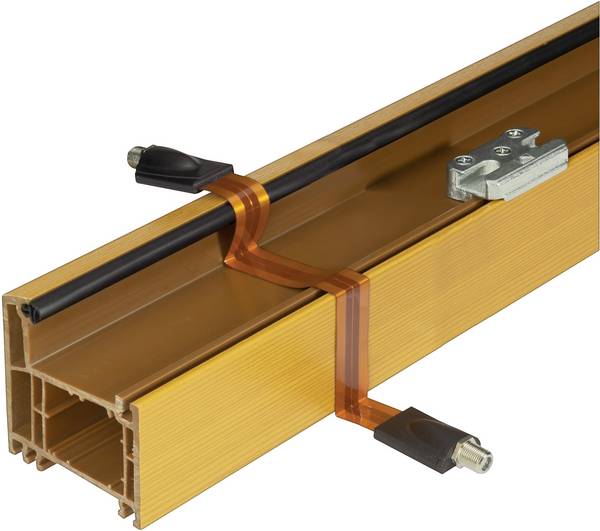

4. Złącze wtykowe
Kable satelitarne są podłączane z wtykami F. Zazwyczaj kable są już wstępnie konfekcjonowane. W przypadku braku wtyczki w zestawie, należy zwrócić uwagę na zastosowany typ kabla. Montaż musi być absolutnie precyzyjny, ponieważ wtyczka służy jako dodatkowy mechanizm ochronny przed zakłóceniami.

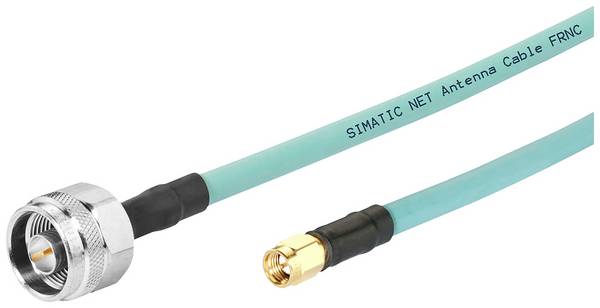

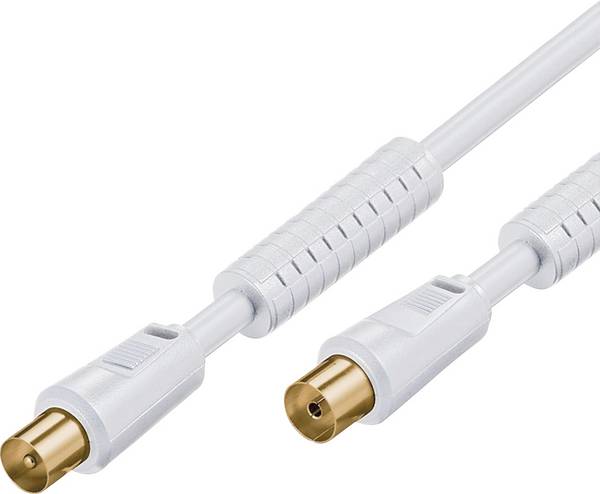

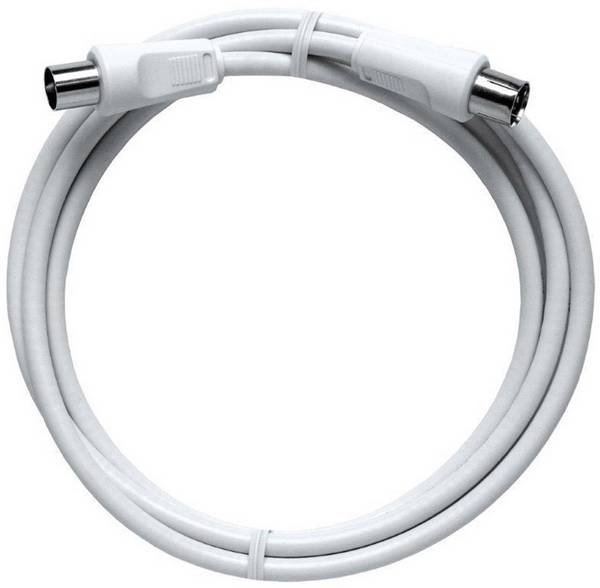

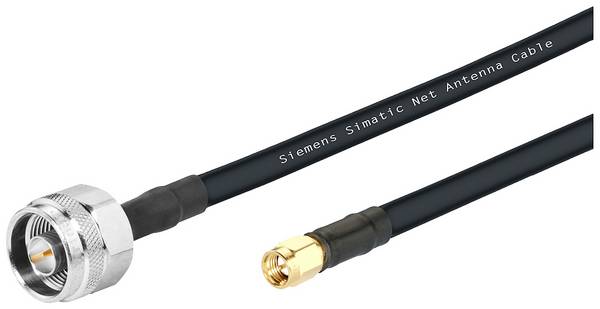

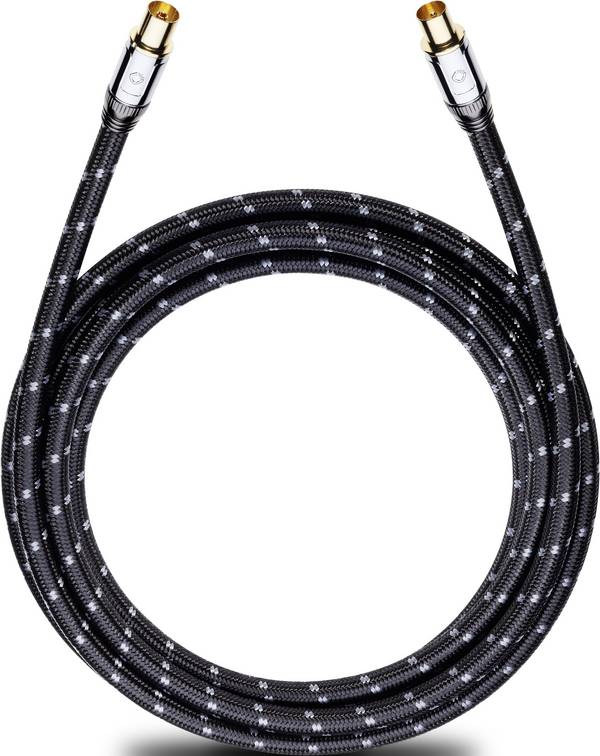

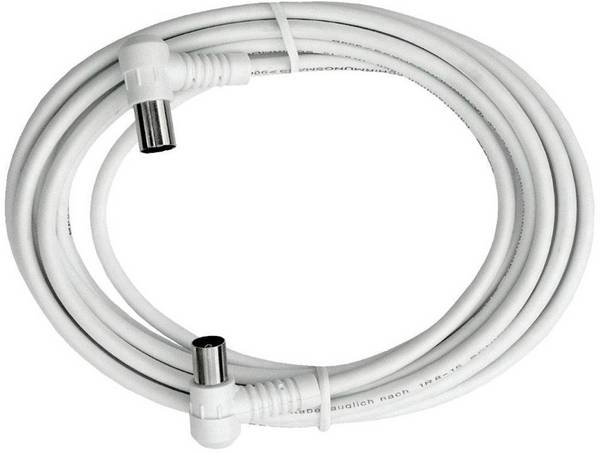

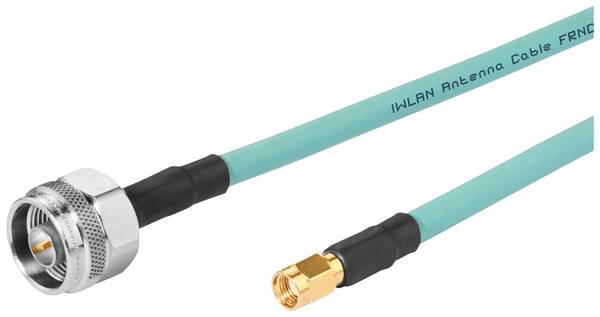

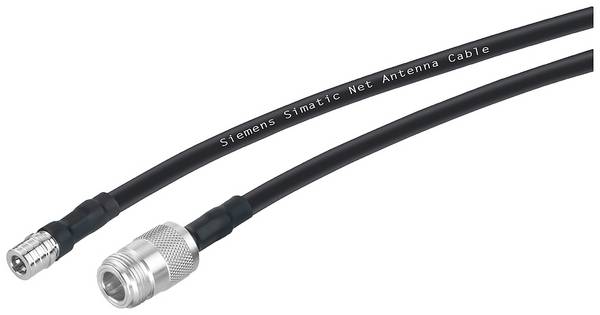

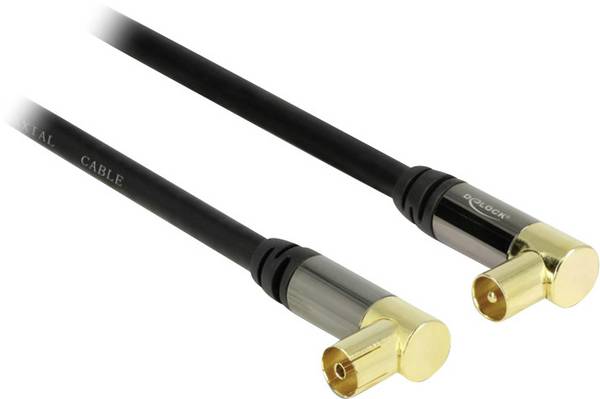

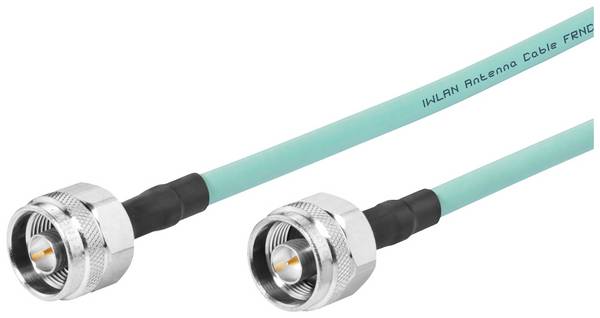

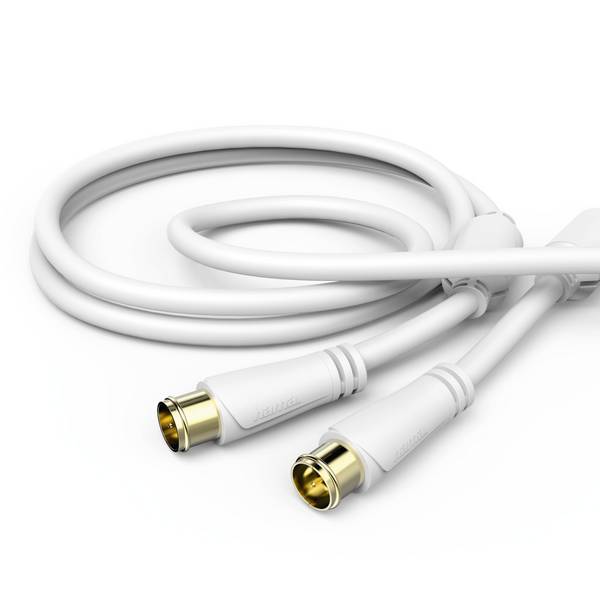

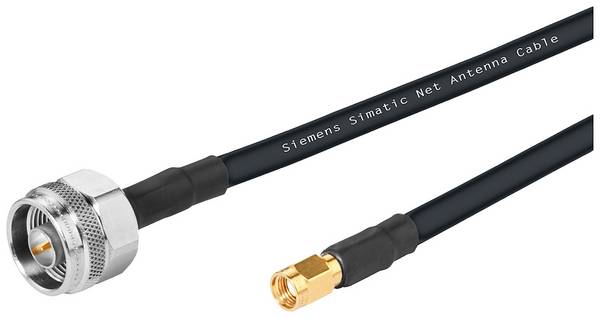

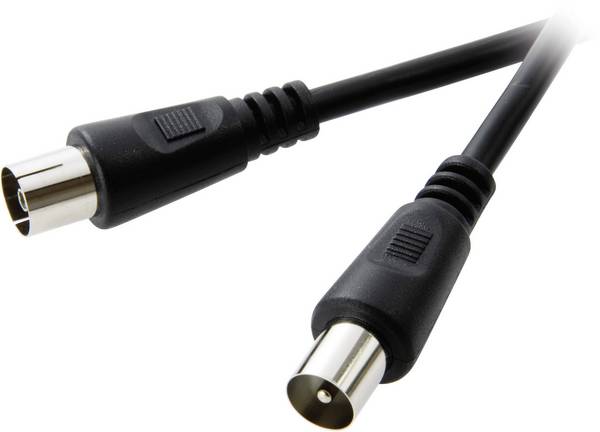

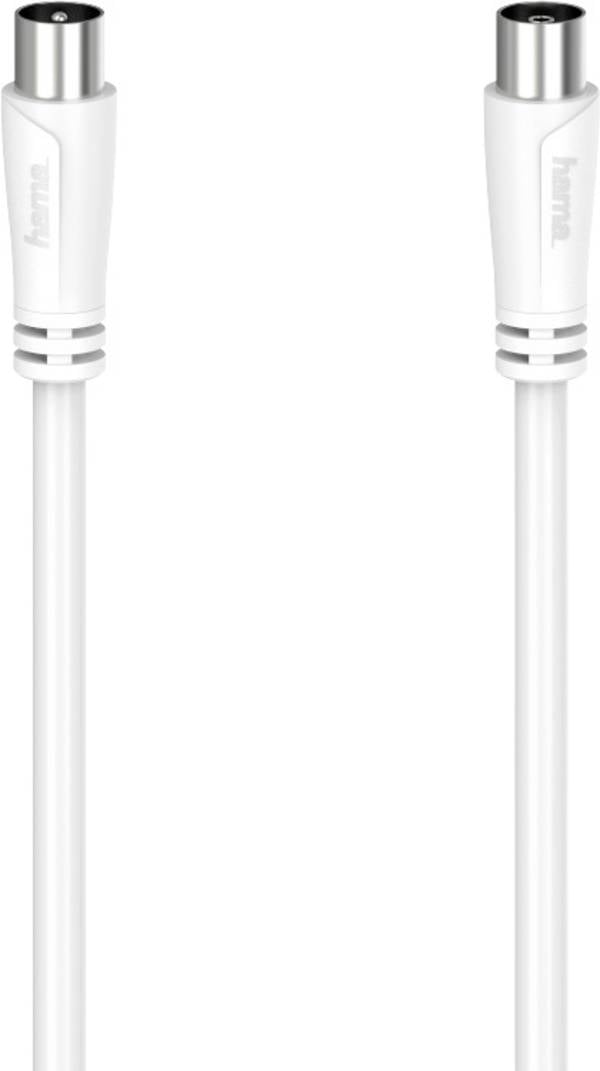

Kabel antenowy
Kabel antenowy kieruje sygnał między anteną a odbiornikiem – najlepiej przy możliwie niewielkich stratach. Niegdyś tzw. przewody jednoprzewodowe były używane, dziś mówimy o symetrycznych kształtach, czyli dwóch przewodów.
Następujące cechy charakteryzują przewody antenowe:
- Kable antenowe posiadają różne rezystory, które muszą zostać dopasowane do aplikacji.
- Kable antenowe emitują promienie na zewnątrz i są jednym z największych sygnałów zakłócających dla innych urządzeń.
- Kable antenowe są podatne na zakłócenia z otoczenia.
Budowa przewodu antenowego
Kable antenowe to kable o wysokiej częstotliwości, które można podzielić na cztery elementy:
- Przewód wewnętrzny składa się z miedzi i odpowiada za przewód sygnału.
- Dielektryk: Opisuje to materiał izolacyjny, który otacza przewód wewnętrzny. Izolator jest przeważnie z powietrza i znajduje się pomiędzy przewodem zewnętrznym i wewnętrznym.
- Wykonanie zewnętrzne: Również z miedzi
- Osłona: Płaszcz kabla jest wykonany z wodoodpornego i odpornego na korozję materiału. Zazwyczaj stosowane jest tworzywo sztuczne lub PCW.
Ważne kryteria zakupu kabli satelitarnych, kabli antenowych
Impedancja falowa
Opór falowy określa się również jako impedancja lub opór pozorny. Przewody HF są mechanicznie skonstruowane w taki sposób, że niektóre impedancje kabli są bardzo odpowiednie. Należą do nich oporniki 50 Ohm, 75 Ohm, 95 Ohm i 120 Ohm. W przypadku korzystania z technologii radiowych optymalna jest rezystancja do 50 omów. Większe opory wpływają na radia.
Tłumienie kabla
Obszar zastosowania określa tłumienie wymaganego kabla. Im wyższa częstotliwość, tym większe powinno być tłumienie. Sztywne przewody wewnętrzne mają mniejsze wartości tłumienia niż przewody plecione. Czysta miedź to dobry materiał do wewnętrznego przewodu. Jakość można zwiększyć posrebrzanymi przewodami miedzianymi. Temperatura robocza ma wpływ na stopień tłumienia kabla. Tutaj obowiązuje: Im wyższa temperatura robocza i ciepło całkowite kabla antenowego, tym większe tłumienie jest wyłączone. Dlatego przy układaniu przewodów zewnętrznych należy przestrzegać warunków otoczenia (np. Punktów nasłonecznienia).
Osłona z tworzywa sztucznego
Zewnętrzna osłona kabla najczęściej nie jest decydującym kryterium przy dokonywaniu wyboru, ale powinna być respektowana w przypadku użytkowania na zewnątrz. Ważne dla wyboru są następujące pytania:
- Jak wyglądają warunki użytkowania i zakres temperatury?
- Jak wytrzymała jest powłoka zewnętrzna na chemikalia?
- Jaka jest odporność na promieniowanie UV?
- Jaka jest ochrona przeciwpożarowa? Czy kabel sam się zapali? Czy gazy wydzielają się w przypadku pożaru?
