Co to jest LNB?
Jak działa LNB?
Jakie są różne konwertery LNB?
Co należy uwzględnić przy wymianie konwertera LNB?
Najczęściej zadawane pytania

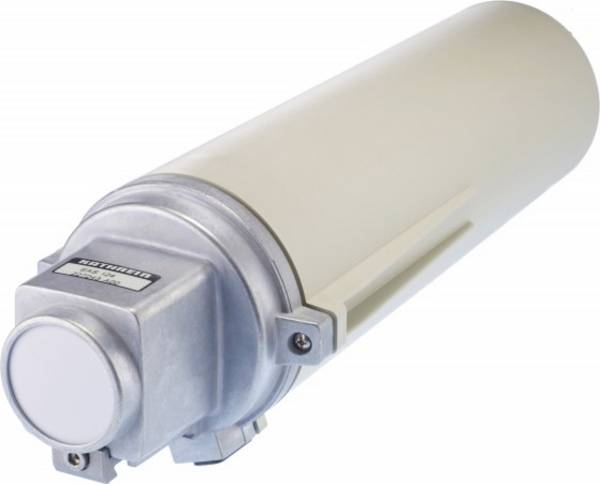

Co to jest LNB?
W LNB znajdują się anteny.
Nazwa LNB jest skrótem od „Low Noise Converter”. W niektórych przypadkach LNB są również określane jako LNC (Low Noise Converter ) lub LNF (Low Noise Feed) lub LNBF (Low Noise Block Feed) .
Zadaniem LNB jest odbiór, wzmocnienie i wdrażanie sygnałów wypromieniowanych przez satelitę. Są one w dolnym zakresie częstotliwości od 10,7 do 11,75 GHz, a w górnym paśmie częstotliwości od 11,8 do 12,75 GHz. Niestety te częstotliwości są zbyt wysokie, aby mogły być przesyłane do odbiornika za pomocą przewodu antenowego (kabel koncentryczny). Ponadto moc sygnału satelitarnego jest ograniczona, a tym samym siła sygnału nie jest szczególnie widoczna nawet w centrum obszaru odbioru.
Dlatego odblaskowe lusterko jest używane do przekazywania sygnału SAT LNB. Dzięki wzmacniaczom o niskiej szumów (Low Noise) sygnały odbiorcze są powiększane do niezbędnego poziomu, zanim będą mogły zostać wdrożone na niższą częstotliwość w zakresie 950–2150 MHz (ang. converted).
Jak działa LNB?
Częstotliwość i polaryzacja
Aby w zakresie częstotliwości satelitów telewizyjnych można było użyć jak największej liczby kanałów transmisyjnych 10,7–11,75 (Low Band) lub 11,8–12,75 GHz (High Band), fale elektromagnetyczne emitowane przez głośniki satelitarne zostały zarówno polaryzowane poziomo, jak i pionowo. Oznacza to, że fale elektromagnetyczne oscylują w poziomie i w pionie. Dzięki temu w tym samym paśmie częstotliwości można podwoić liczbę możliwych kanałów transmisji. Alternatywnie istnieje polaryzacja kołowa (prawoskrętna lub lewoskrętna), która jednak nie odgrywa znaczącej roli przy odbiorze satelitów telewizyjnych w Europie Środkowej.
Budowa mechaniczna
LNB składa się najpierw z przewodu wydrążonego . Jest to metalowa rura specjalnie dopasowana do zakresu częstotliwości odbioru. Po stronie, która jest skierowana do lustra refleksyjna, tylko plastikowa zatyczka zapobiega przedostawaniu się brudu i wilgoci. Z drugiej strony znajdują się dwa metalowe trzpienie, które są poziome i pionowe i wystają w dokładnie tej samej części. Te dwa krótkie metalowe piny są rzeczywistymi antenami SAT , a każda antena odbiera płaszczyznę polaryzacji.

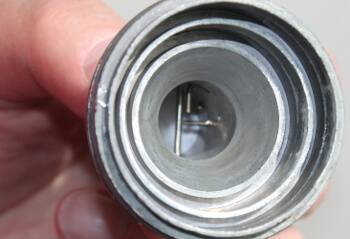

Na przedstawionym obok obrazku została usunięta przyklejona nasadka ochronna, aby uzyskać wolną widoczność w LNB. Od prawej strony antena pozioma wystaje, a od góry pionowa antena wystaje do przewodu drążonego.
Wskazówka:
W starszych instalacjach satelitarnych zastosowano konwertery LNB z tylko jednym kołkiem antenowym. Był on albo mechanicznie obracany o 90 ° , albo polaryzator magnetyczny został podłączony przed prądem, który „obracał” fale elektromagnetyczne w falowodzie. Ponadto „stare” konwertery LNB mogły odbierać tylko dolny zakres częstotliwości 10,7 - 11,75 GHz. Konwertery LNB, które mogą również odbierać górny zakres częstotliwości , nazwano uniwersalnymi LNB .
Funkcja elektryczna
Tymczasem stosowane są tylko konwertery LNB z dwoma antenami. Funkcja jest przedstawiona na ilustracji 3 na przedstawionym obok wykresie:
Sygnały dwóch anten w okrągłym falowodzie (poziomym i pionowym) są najpierw wzmacniane za pomocą wzmacniacza niskoszumowego (AMP) i na dwa pasma częstotliwości (niskie i Wysoka) podział.
W dolnym paśmie częstotliwości sygnały są następnie miksowane z oscylatorem 9,75 GHz . Dla górnego pasma częstotliwości drugi oscylator działa na częstotliwości 10,6 GHz Powstałe częstotliwości pośrednie (IF) są ponownie wzmacniane (AMP) i podawane do matrycy przełączającej .
Matryca przełączająca łączy jeden z czterech możliwych poziomów częstotliwości pośredniej Pozioma niska (HL), Pozioma wysoka (HH), Pionowa wysoka (VH ) lub Vertical Low (VL) z wyjściem.
Informacja, jaki poziom ZF ma zostać połączony z wyjściem, otrzymuje matrycę przełączania poprzez kabel koncentryczny z odbiornika SAT. Jest to odpowiednio zaprogramowane i „wie”, na którym poziomie polaryzacji H lub V i w którym paśmie częstotliwości (niskim lub wysokim) można odbierać niektóre nadajniki .
Jednak aby konwerter LNB mógł wykonywać zadania opisane powyżej, musi być zasilany . Z tego powodu odbiornik SAT wytwarza napięcie stałe i wysyła je przez kabel antenowy (kabel koncentryczny) do LNB.
Jeśli stacja zostanie spolaryzowana w dolnym paśmie częstotliwości (VL), odbiornik SAT reguluje napięcie stałe na przewodzie antenowym do 14 V . W przypadku spolaryzowanych poziomo nadajników w dolnym paśmie częstotliwości odbiornik satelitarny zwiększa napięcie do 18 V. .
Próg przełączania pomiędzy poziomem a pionie wynosi 15 V. W ten sposób można zagwarantować, że układ przełączania w LNB nadal czysto się przełączy, nawet jeśli napięcie LNB jest redukowane przez zastosowanie przełączników wielofunkcyjnych lub innych przełączników i jest znacznie niższe niż 18 V.
Jeżeli mają być odbierane stacje w górnym paśmie częstotliwości , do napięcia stałego o wartości 14 lub 18 V dodawany jest sygnał sterujący 22 kHz .
Jakie są różne konwertery LNB?

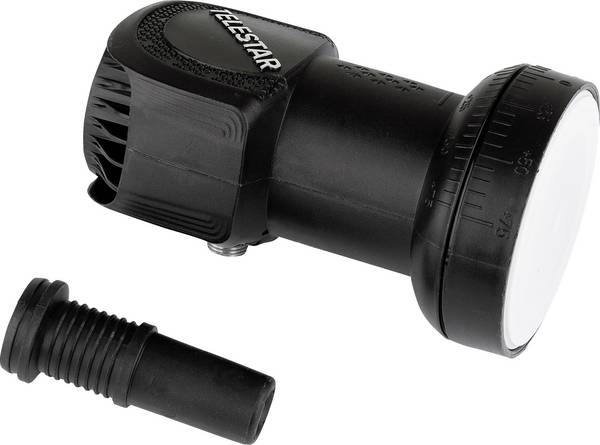

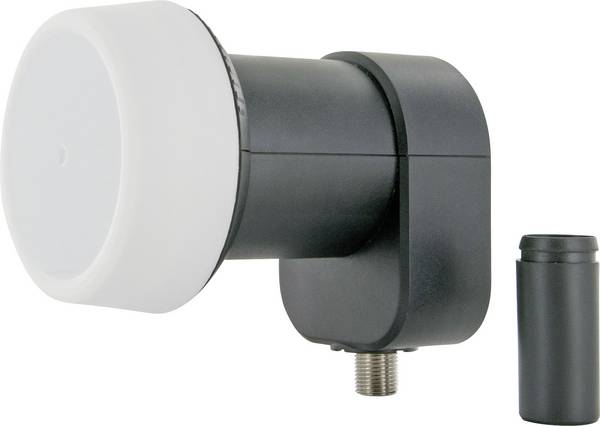

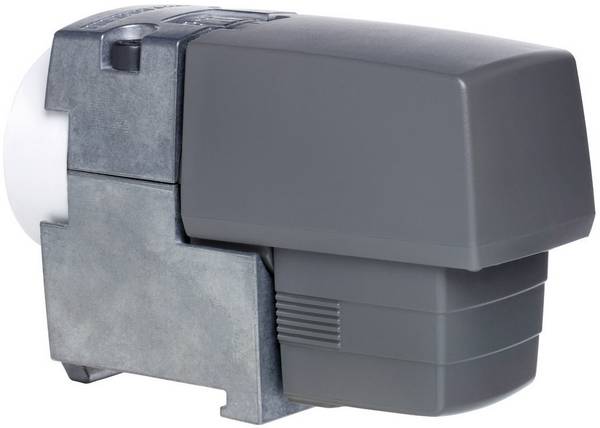

Universal Single-LNB
LNB służy do podłączenia jednego odbiornika. Konwerter LNB odbiera spolaryzowane poziomo i pionowo nadajniki w dolnym i górnym paśmie częstotliwości . Powyższy schemat blokowy odpowiada budowie uniwersalnego konwertera Single-LNB.
System satelitarny
Dwa odbiorniki na jednej linii SAT - proszę nie!
Ponieważ napięcie lub sygnały sterujące na linii anteny określają pasmo częstotliwości, w których odbierane są programy spolaryzowane poziomo lub pionowo, tak naprawdę nie ma sensu obsługiwanie dwóch odbiorników na jednym LNB z jednym dystrybutorem.
Jeśli istniejący system z pojedynczym LNB ma zostać rozszerzony na drugiego abonenta , tylko pojedynczy LNB musi zostać zastąpiony podwójnym LNB .

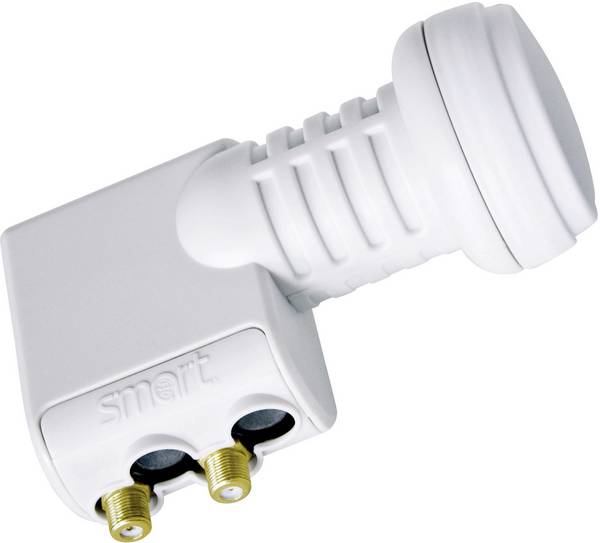

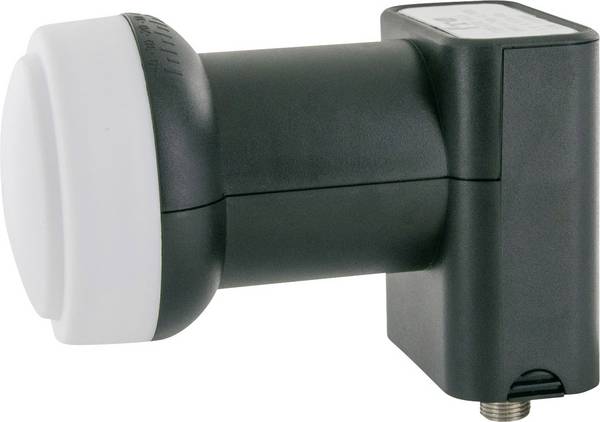

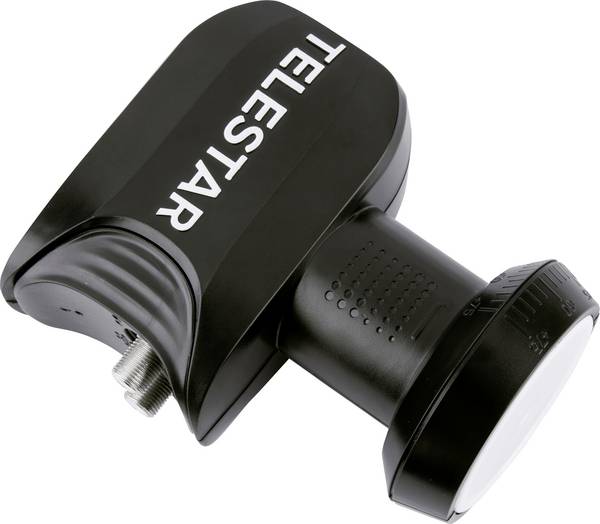

Uniwersalny podwójny konwerter LNB
Uniwersalny konwerter Twin LNB jest zbudowany zasadniczo jak uniwersalny pojedynczy konwerter. Różnica polega tylko na liczbie wyjść. Twin LNB posiada dwa oddzielne wyjścia, w których podłączone odbiorniki mają niezależny dostęp do matrycy przełączania (patrz ilustracja 3) i mogą odbierać dowolną stację.
System satelitarny dla dwóch urządzeń

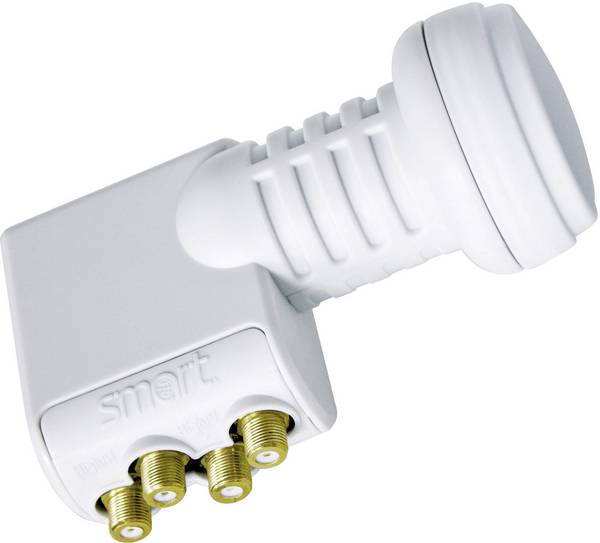

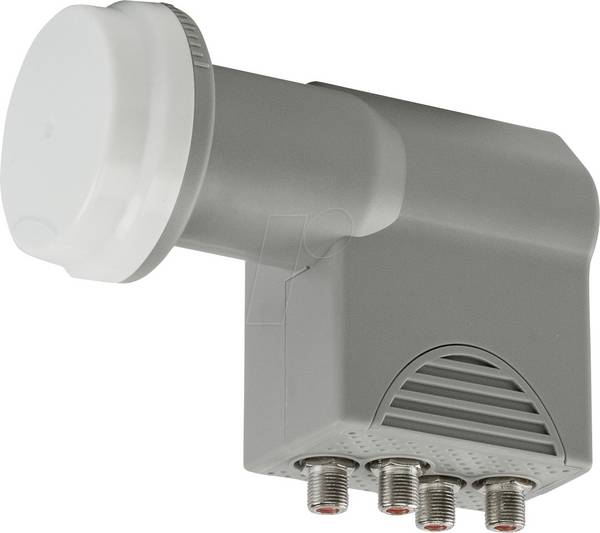

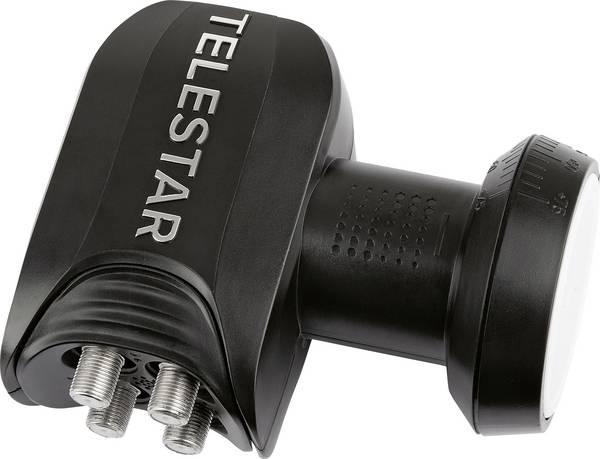

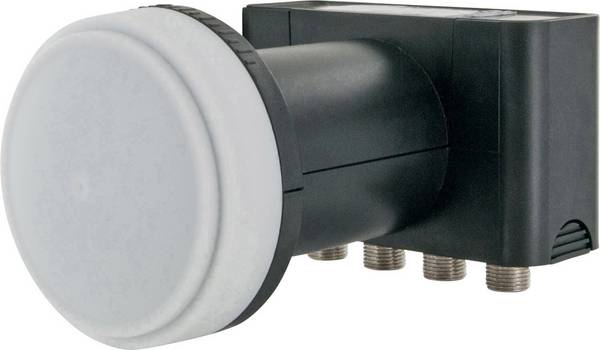

Uniwersalny Quad LNB
Uniwersalny konwerter Quad LNB ma dostęp do czterech wyjść, które niezależnie od siebie mają dostęp do matrycy przełączowej (patrz ilustracja 3). W rezultacie do konwertera LNB można podłączyć do czterech odbiorników , a każdy uczestnik może dokonać własnego wyboru programu niezależnie od drugiego .
System satelitarny do czterech urządzeń

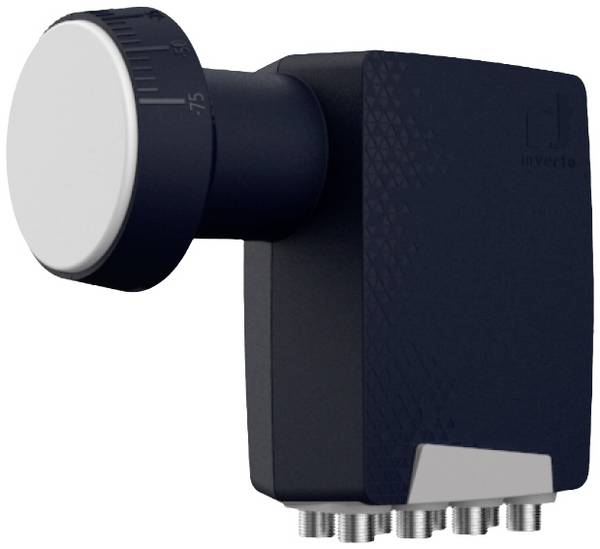

Uniwersalny Octo-LNB

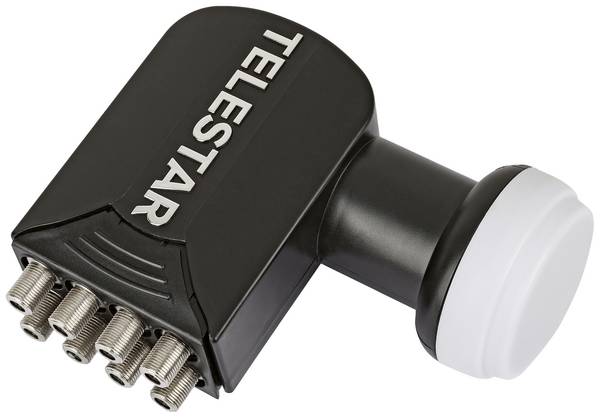

W przypadku uniwersalnego Octo-LNB posiada osiem wyjść, które mogą mieć dostęp do matrycy przełączania (patrz ilustracja 3). W ten sposób LNB oferuje wystarczające możliwości podłączenia, aby zapewnić idealne zasilanie większych domów z wieloma uczestnikami.
System satelitarny do ośmiu urządzeń

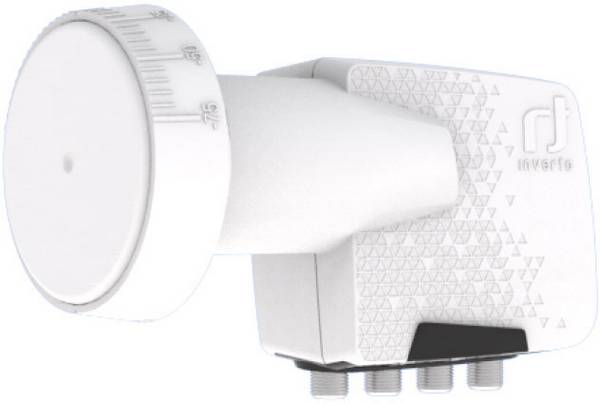

Konwerter Quattro LNB
W przypadku LNB Quattro brakuje wewnętrznej matrycy przełączającej (patrz rysunek ..). Oznacza to, że cztery poziomy IF Pozioma niska (HL), Pozioma wysoka (HH), Pionowa wysoka (VH) lub Pionowa niska (VL) są bezpośrednio podłączone do wyjść </ 2 > są. Następnie zewnętrzny multiswitch musi być podłączony do wyjść LNB, który przejmuje funkcję matrycy przełączającej. Kable przyłączeniowe abonentów muszą być tylko poprowadzone do multiprzełącznika, a nie do konwertera LNB. Jest to idealne rozwiązanie dla licznych instalacji wspólnotowych, wyposażona w kilka szeregowo rozmieszczonych przełączników wielofunkcyjnych i wielu uczestników.
Ważne: <2 /> Nieużywane wyjścia multiswitcha (MS) muszą być wyposażone w rezystor końcowy . Zamiast rezystora można również zastosować linię koncentryczną z skrzynką przyłączeniową SAT .
System satelitarny z multiprzełącznikiem (MS). Liczba uczestników zależy od liczby wyjść MS.
Monoblock LNB
Na orbicie geostacjonarnej satelity są ułożone jak perły na naszyjniku z pereł . Podczas ustawiania lustra reflektor jest regulowany w taki sposób, że sygnały pożądanego satelity, np. Zawiąż Astrę dokładnie na wejściu LNB (patrz rysunek 9, szkic A).
reflektor jest jednocześnie oświetlony przez wszystkie inne satelity . Ze względu na „kąt pochyły”, dla każdej satelity powstaje inny punkt zapłonu.
W przypadku blisko rozmieszczonych satelitów (grup), takich jak Astra na 19,2 ° E i Hotbird na 13,0 ° E , możesz użyć stałej anteny i Odebrano oba monobloki LNB. W tym celu w obudowie monoblokowej LNB znajdują się dwa oddzielne konwertery LNB, które są dokładnie ustawione na różnicę kąta 6,2° (patrz ilustracja 9 szkic B).
Ilustracja 9: Z konwerterem LNB monoblok można odbierać jednocześnie dwa satelity pomimo nieruchomego lustra SAT.
Monoblock LNB można sterować tylko z odbiornikiem SAT z obsługą DiSEqC. Przedstawiony egzemplarz umożliwia podłączenie czterech odbiorników.
Również Monoblock LNB jest dostępny w różnych wersjach do podłączenia jednego lub kilku użytkowników. Jednak możliwości przełączania między 14/18 V i 0/22 kHz nie są już wystarczające, aby objąć wszystkie zakresy odbioru i przełączać między dwoma konwerterami LNB. Z tego powodu Eutelsat we współpracy z Philipsem opracował w latach 90. standard DiSEqC (cyfrowa kontrola urządzeń satelitarnych). Polecenia przełączające DiSEqC są przesyłane jako cyfrowo zakodowane słowa danych za pomocą sygnału 22 kHz z odbiornika do konwertera LNB lub również do multiswitcha.
Jeśli zostaną odebrane dwa odległe od siebie lub nawet trzy lub cztery satelity z stałą anteną , dostępne są uchwyty z wieloma podajnikami </ 4 > włączone. Uchwyty zasadniczo składają się z szyny, na której konwertery można precyzyjnie dopasować do punktów centralnych odpowiednich satelitów .
Konwertery Unicable
W przypadku wspomnianych konwerterów LNB, dystrybucja sygnałów satelitarnych na poszczególnych abonentów odbywa się zawsze w kształcie gwiazdy z LNB lub multiprzełącznika. Jednak prowadzenie kabli jest bardzo czasochłonne. Zwłaszcza jeśli istniejący rozkład połączeń kablowych , w którym linia koncentryczna została ułożona z jednej skrzynki przyłączeniowej do następnej , ma zostać przekształcony w odbiór satelitarny.
Z tego powodu zaprojektowano system jednokablowy Unicable zgodnie z DIN EN 50494. Unicable LNB (lub też Unicable multiswitch) oferuje określoną liczbę portów, przy czym do każdego odbiornika SAT przypisany jest jeden port. Port nie jest niczym innym niż częstotliwość przypisaną na stałe w zakresie 950–2400 MHz, na której przesyłane są wymagane przez odbiornik satelitarny dane transpondera (wymagany program). Działa to jednak tylko wtedy, gdy odbiornik satelitarny obsługuje protokół zgodnie z DIN EN 50494. Teoretycznie można łączyć do 32 portów, co w praktyce nie jest w pełni wykorzystywane. W odbiornikach z najkrótszą ścieżką do LNB / multiswitcha należy ustawić porty o najwyższej częstotliwości . W rezultacie straty wynikające z utraty kabla mogą być utrzymywane na możliwie najniższym poziomie.
Co należy uwzględnić przy wymianie konwertera LNB?
Zanim nowy LNB będzie można wymienić na istniejący LNB , niektóre punkty są otwarte. W przeciwnym razie podczas montażu nowego konwertera LNB może przykre niespodzianki.
Mechaniczne dopasowanie
Z reguły LNB są przymocowane za pomocą okrągłego klipsa , który jest umieszczony wokół rury zasilającej . Aktualne konwertery LNB mają średnicę 40 mm. Tam, gdzie można znaleźć konwerterów LNB o długości 23 lub 60 mm. W takim przypadku pomogą pierścienie adaptera. Nowy konwerter LNB musi być tak ciasny, aby nie można go przekręcić ręcznie .
Wybór właściwego konwertera LNB
Przy wyborze nowego konwertera LNB należy dokładnie określić, który konwerter jest potrzebny . Liczba wyjść nie jest jedyną cechą decyzyjną. Jeśli zamiast konwertera Quad LNB montuje się konwerter Quattro LNB i podłącza się go bezpośrednio do receivera, zaprogramowane jest nieprawidłowe działanie.
W przypadku wielu konwerterów LNB tłumienie jest podawane w decybelach (dB). Wartość ta określa jakość wewnętrznego wzmacniacza. Im mniejsze szumy, tym lepsza jest jakość sygnału. Szczególnie przy trudnych warunkach odbioru (deszcz lub śnieg) LNB o niskim poziomie hałasu robi pozytywne wrażenie .
Bezpieczeństwo pracy
Wiele anten satelitarnych jest montowanych na dachach lub na ścianach i można do nich dotrzeć tylko za pomocą luków lub za pomocą drabin. W takim przypadku należy koniecznie zwrócić uwagę na bezpieczeństwo i włożyć pasy asekuracyjne i liny bezpieczeństwa. Sprawdź wymagany poziom bezpieczeństwa i upewnij się, że obuwie jest antypoślizgowe.
Podłączenie elektryczne
Konwertery LNB są połączone za pomocą wkręcanych wtyczek F . W tym miejscu złącze męskie jest przykręcone do odizolowanego kabla koncentrycznego. Należy zwrócić szczególną uwagę na to, aby żadne karty gwintujące dla przewodu gwintowego nie miały kontaktu z przewodzeniem środkowym. W takim przypadku zwarcie napięcia zasilania i LNB nie mogą działać.
Wtyczki należy zabezpieczyć przed wilgocią za pomocą odpowiednich środków. LNB posiadają częściowo przesuwane osłony , które chronią wtyczkę przyłączeniową.
Ustawienie anteny
W przypadku wymiany konwertera LNB zaleca się samo sprawdzenie ustawienia anteny satelitarnej. Wystarczy podłączyć SAT Finder do wyjścia LNB. Kabel antenowy odbiornika lub multiprzełącznika jest podłączany do urządzenia SAT Finder.
Ważne!
Podczas ustawiania, nie należy chwytać reflektora, lecz uchwyt reflektora. W ten sposób można uniknąć, że na skutek specjalne powierzchni reflektora, wynik pomiaru zostanie zafałszowany.
Najczęściej zadawane pytania
Moja instalacja satelitarna już nie działa. Co mogę zrobić, aby sprawdzić LNB?
Najpierw można sprawdzić konwerter LNB pod kątem widocznych uszkodzeń. Zwłaszcza w starszych konwerterami LNB, kapturki ochronne są często obluzowane lub pękane, a woda przedostaje się do przewodu pustego. Następnie należy odkręcić przyłącza LNB (wtyczki F) i sprawdzić, czy w pewnych okolicznościach cienki przewód ekranu ma styk wtyczki od przewodu neutralnego, a tym samym zwarte napięcie zasilania LNB zostanie zwarte. Napięcie zasilania 14/18 V/DC można zmierzyć za pomocą prostego multimetru przy odkręconym wtyku F. W przypadku konwerterów LNB z wieloma wyjściami, kabel przyłączeniowy można łatwo sprawdzić, czy wyjście LNB jest uszkodzone lub w którym wystąpił błąd okablowania.
Na wtyku F doszło do zwarcia, które zostało usunięte. Ale nadal system satelitarny nadal nie działa.
Wiele odbiorników satelitarnych posiada elektroniczne bezpieczniki, które w przypadku zwarcia wyłączają napięcie LNB. Aby ponownie włączyć napięcie LNB, odbiornik musi zostać odłączony od sieci elektrycznej 230 V na krótki czas.
Mój system satelitarny ma zły obraz, mimo że uchwyt lustra jest prawidłowo odporny, a lustro najwyraźniej nie przelało się podczas burzy. Co należy zrobić?
Drzewa lub krzewy mogły być tak duże, że częściowo lub całkowicie ocieniają antenę satelitarną. W przypadku starszych urządzeń może się zdarzyć, że ze względu na warunki atmosferyczne lub zmęczenie materiału ramię wysięgnika opuszcza się, a LNB nie znajduje się już w punkcie zapłonu powierzchni reflektora. Może się to zdarzyć zwłaszcza w przypadku systemów multifeed lub w przypadku zastosowania dużych i ciężkich konwerterów LNB z wieloma złączami.
Dlaczego LNB znajduje się na dolnej krawędzi talerza satelitarnego, a nie na środku?

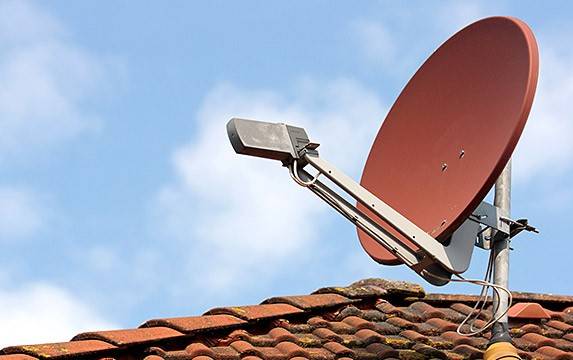

Powierzchnia reflektora w przypadku lusterka offsetowego jest specjalnie ukształtowana w taki sposób, że punkt spalania znajduje się na dole, a nie na środku. W rezultacie reflektor jest dosyć stromym układem, dzięki czemu śnieg, liście lub brud można łatwo przesunąć w dół lub umyć z deszczu. Ponadto powierzchnia reflektora nie jest ani na wysięgniku, ani przez LNB.
W mojej instalacji satelitarnej zamontowano LNB o średnicy 23 mm, a nowe konwertery LNB mają co 40 mm.
Jeśli uchwyt LNB nie może zostać przebudowany bez większych nakładów, często korzystniejsza jest wymiana całego modułu zewnętrznego, aby można było zamontować 40 konwerterów LNB.
