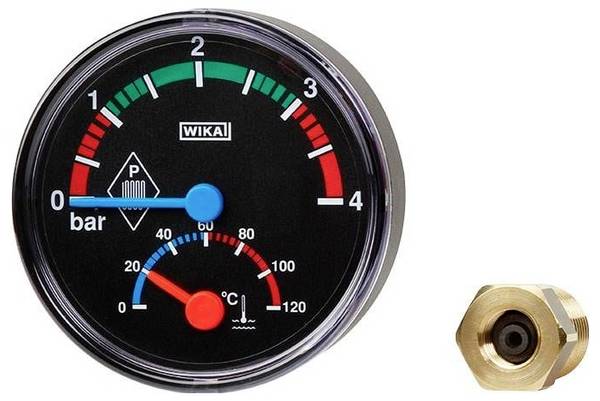

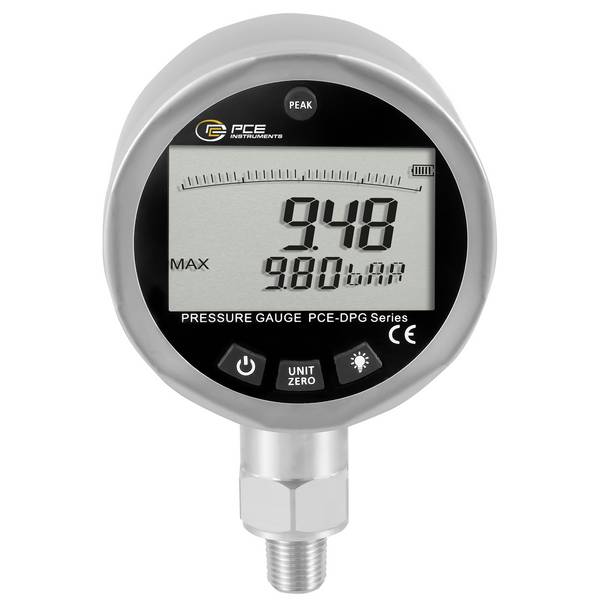

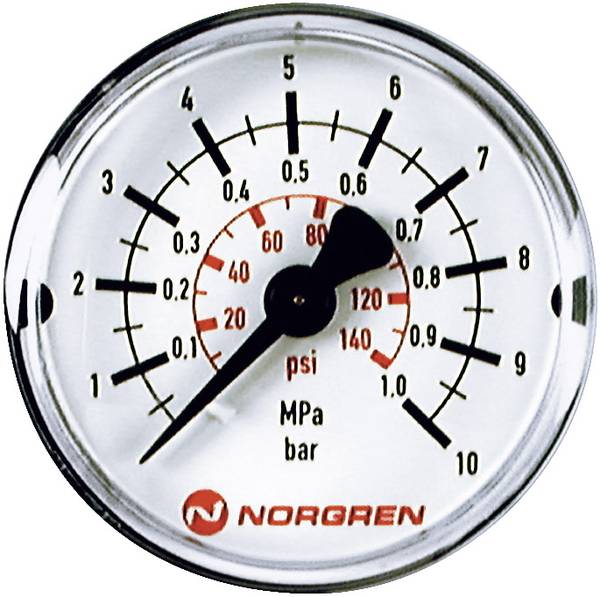

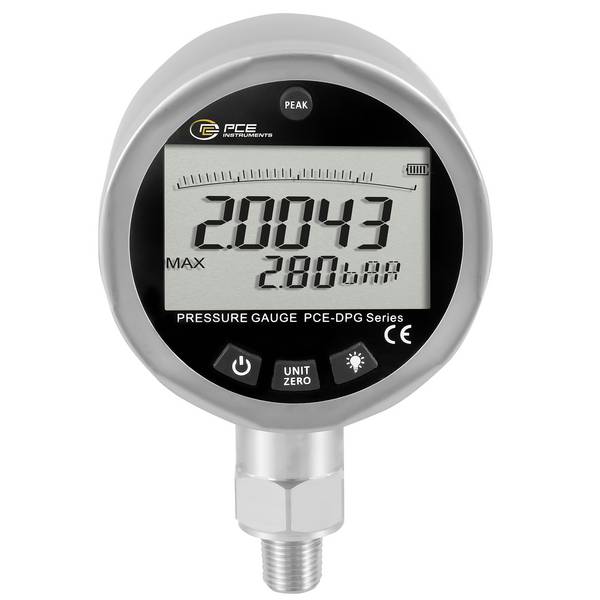

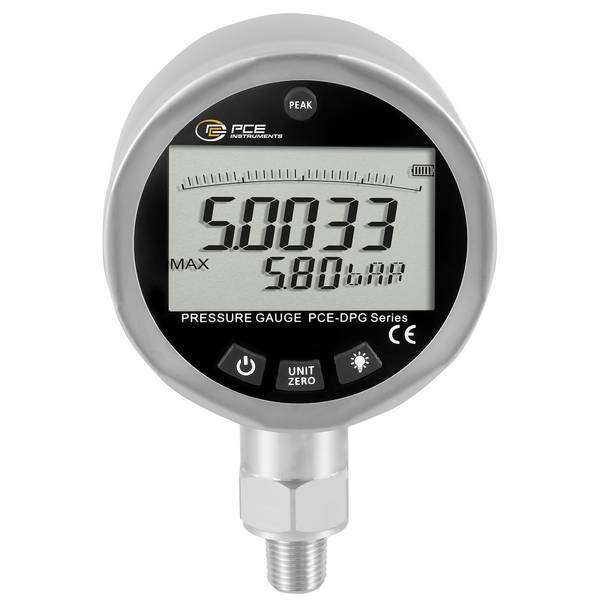

Manometry służą jako elementy kontroli wartości ciśnienia czynnika roboczego w pneumatycznych układach napędowych i sterujących. Wakuometry do mierzenia ciśnień poniżej ciśnienia atmosferycznego oraz manometry glicerynowe stosowane w urządzeniach o dużym nasileniu drgań. Sprawdź manometry i wakuometry o różnych średnicach tarcz.
Uwaga! Poniższy opis został przetłumaczony automatycznie.
Wiedza na temat manometrów
Jak działa manometr?
Różne typy manometrów sprężynowych
Wybór według pola zastosowania: Pomiar ciśnienia względnego, ciśnienia bezwzględnego lub różnicy ciśnień?
Wyświetlacz: Wypełnione płynem. Konwencjonalne manometr wskaźnika
Przed zakupem: Określ obszar drukowania i pozycję połączenia
Pytania i odpowiedzi
Jak działa manometr?
Manometry mierzą ciśnienie bezpośrednio lub pośrednio:
Bezpośrednio:
W przypadku tłoczek i manometrów z cieczą siła nacisku powietrza lub cieczy oddziałuje bezpośrednio na powierzchnię, przez co wpływa na wyświetlanie.
Pośrednio:
Urządzenia pośrednie wykorzystywane do pomiaru ciśnienia wykorzystują fizyczne przesunięcia, na przykład poprzez sprężyste odkształcenie sprężyn, do obliczania siły nacisku.
Różne typy manometrów sprężynowych

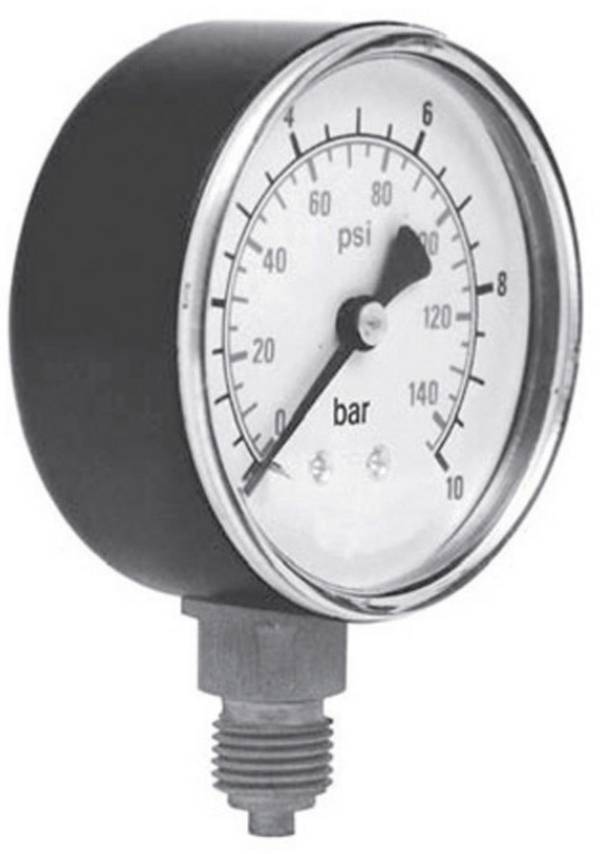

Manometr sprężyn rurowych
Najczęściej spotykane modele wśród nowoczesnych manometrów to manometry do rur. Zasada jego działania może być najlepiej opisana za pomocą gwizdka imprezowego: Jeśli wdmuchiwane jest powietrze, wąż się rozwija. Wewnątrz obudowy manometru sprężyny rurowej znajduje się zakrzywiona rurka. W ten sposób medium przedostaje się i sprężyna rurowa przesuwa się do odcinka. Ten współczynnik kształtu jest przekazywany do mechanizmu wskaźnika za pośrednictwem zębatki i koła zębatego i wyświetlany na tarczy z przodu jako odpowiednie ugięcie.

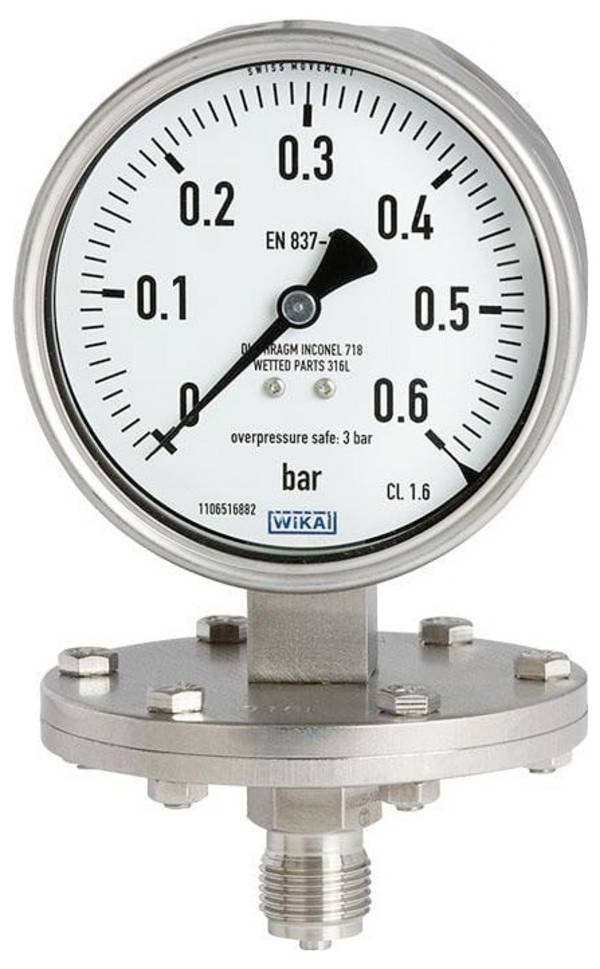

Manometr sprężyn płytowych
Manometr sprężyn płytowych posiada sprężynę membranową. Jeśli ugięcie sprężyny w kształcie koła przez nacisk powietrza lub cieczy ginie, zmiana ta przenosi się na mechanizm wskazówki jako ruch obrotowy. Ten proces nie jest liniowy, dlatego do wyświetlania używa się skali nieliniowej lub profil rowka jest wtłacza do sprężyny płytowej, która stopniowo przenosi wskazówkę do odpowiedniej pozycji. Sama membrana wykonana jest często ze stali nierdzewnej.
Manometr sprężyny kapsułki
Za pomocą manometru sprężyny kapsuły dwie spawane membrany są zespawane, tworzą kapsułkę. Tworzy to komorę ciśnieniową, zwaną także ogniwem obciążeniowym, do której kierowane jest medium. Dzięki temu obie sprężyny płytkowe kapsuły rozciągają się. Podwójna droga sprężyny jest wykorzystywana do zwiększenia dokładności pomiaru ciśnienia. Poprzez kilka połączonych szeregowo sprężyn kapsli można jeszcze zwiększyć czułość i precyzję.
Wybór według pola zastosowania: Pomiar ciśnienia względnego, ciśnienia bezwzględnego lub różnicy ciśnień?
Do większości zastosowań wystarczy manometr, który mierzy ciśnienie względne. Ciśnienie względne określa różnicę ciśnienia atmosferycznego (ciśnienie atmosferyczne) i zmienia się w zależności od pogody i wysokości nad poziomem morza. Z reguły wszystkie elementy instalacji są poddawane tym samym warunkom otoczenia, dlatego też ciśnienie względne jest dostatecznie istotne.
- Manometry do pomiaru ciśnienia bezwzględnego są stosowane tam, gdzie nawet najmniejsze zmiany ciśnienia atmosferycznego mogą mieć wpływ na proces, jak na przykład obliczenia termodynamiczne. Ciśnienie jest mierzone w wartościach bezwzględnych. Odbywa się to za pomocą punktu zerowego w całkowicie pustej przestrzeni za pomocą zespołu próżniowego w manometrze.

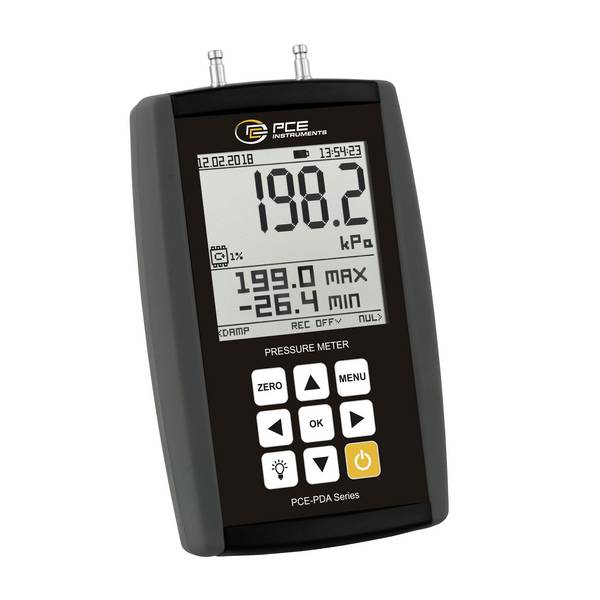

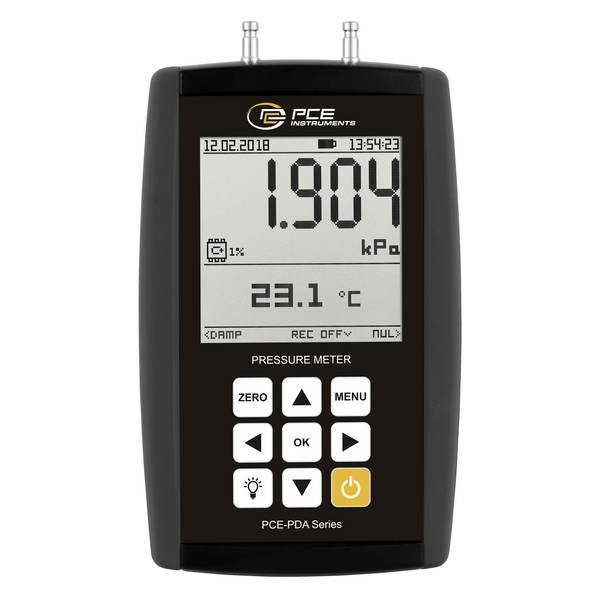

- Manometr do pomiaru różnicy ciśnień opisuje różnicę między dwoma ciśnieniami. Dlatego manometry różnicy ciśnień mają dwa przyłącza procesowe i są stosowane np. do monitorowania instalacji hydraulicznych pomp i filtrów, ale także do pomiaru poziomu napełnienia zamkniętych zbiorników.
Wyświetlacz: Wypełnione płynem. Konwencjonalne manometr wskaźnika
Manometr wskaźnika z wypełnieniem z przezroczystej cieczy jest montowany na maszynach silnie wibrujących lub przy dynamicznie zmieniającego się ciśnienia. Ciecz tłumi wychylenie wskazówki w przeciwieństwie do zwykłych manometrów i ułatwia odczyt. Ponadto zwiększa żywotność mechanicznych elementów mechanizmu pomiarowego, w którym chroni on przed drganiami, smaruje i zapobiega nadmiernemu wychyłowi. Stosuje się glicerynę (manometr gliceryny), olej silikonowy lub biały olej. Obudowa jest standardowo wypełniona płynem w 80–90%, aby w przypadku wahań wilgotności powietrza lub temperatury otoczenia mogła zostać nieco rozciągliwa.

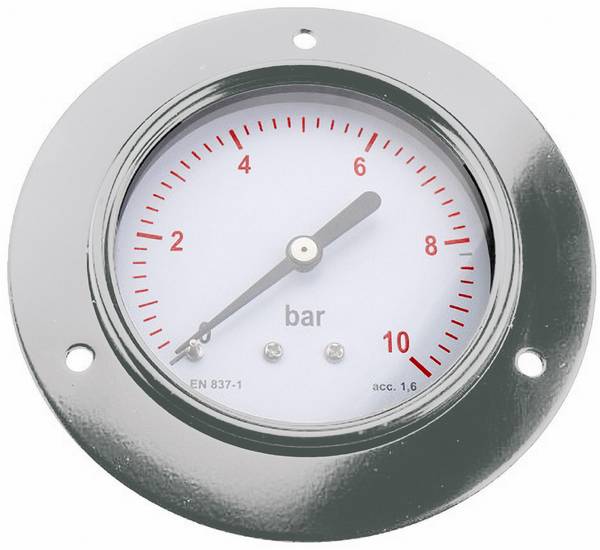

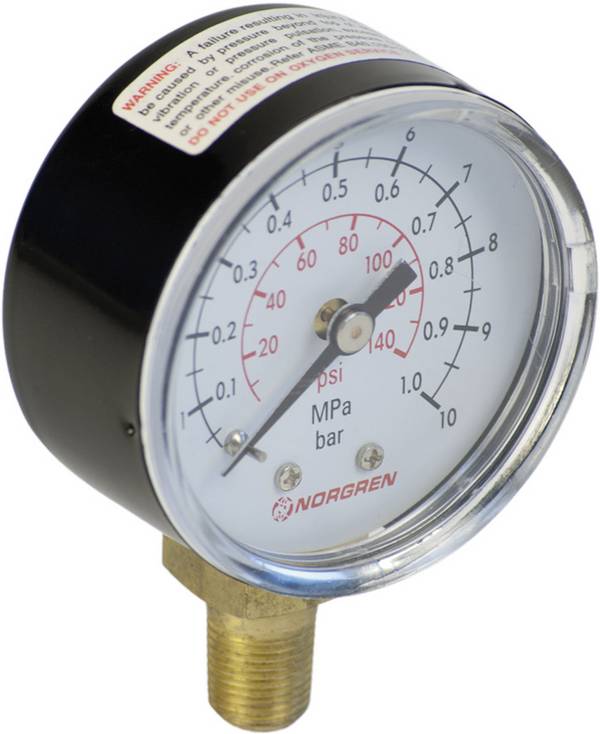

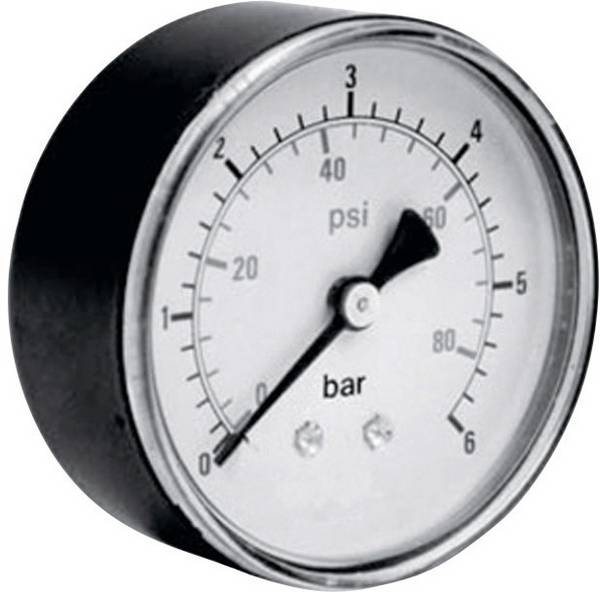

Przed zakupem: Określ obszar drukowania i pozycję połączenia

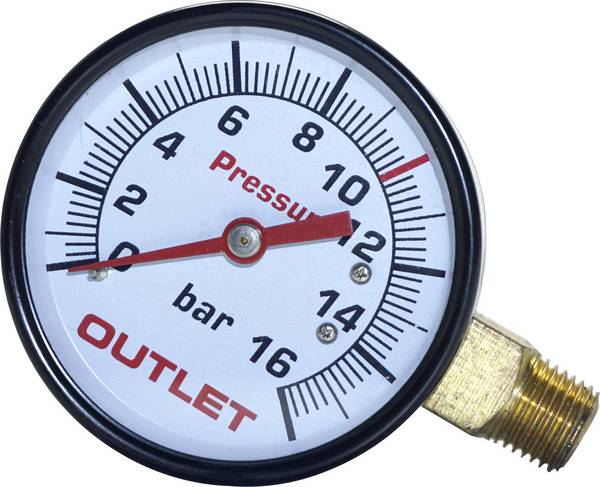

Otrzymaliśmy manometry o różnym zakresie pomiarowym od -1 bar do 0 bar lub od 0 bar do 24 bar. Należy pamiętać, że w przypadku niektórych urządzeń maksymalne ciśnienie może być niższe niż 24 bar. Jeśli chcesz zamówić manometr jako część zamienną, postępuj zgodnie z informacjami bar z poprzedniego miernika ciśnienia. Należy również ustalić, czy pozycja przyłączeniowa znajduje się z tyłu czy na dole.
Pytania i odpowiedzi
Jaki materiał powinien mieć mój manometr?
Do mediów neutralnych, takich jak sprężone powietrze, woda lub olej, można używać urządzeń z tworzyw sztucznych. Do zastosowań hydraulicznych, obudowy chromowane są lepiej dostosowane, najlepiej wyposażone w napełnienie gliceryną. Manometr ze stali nierdzewnej utrzymuje agresywne lub bardzo temperowane media.
Jaki gwint potrzebuję?
Montaż manometru odbywa się za pomocą gwintu zewnętrznego. R oznacza gwint stożkowy, G oznacza gwint cylindryczny. Gwint stożkowy (stożkowy) jest uszczelnia metalicznie, do gwintu cylindrycznego potrzebny jest dodatkowy pierścień uszczelniający, który często stanowi część zakresu dostawy.
Średnica gwintu zewnętrznego jest podana w calach. Jedna należność odpowiada 2,54 cm. Aby określić prawidłowy rozmiar, zmierz zewnętrzną średnicę odpowiednika i podziel informacje w centymetrach przez 2,54.
Wskazówka: Od wielkości 2 cali zamiast gwintów zalecane są połączenia kołnierzowe.
Kiedy potrzebuję manometru napełnionego glicerolem?
Ciecz w obudowie manometru zwiększa bezwładność wskazówek i ułatwia odczyt. Przyrządy pomiarowe są stosowane w przypadku maszyn wibracyjnych lub dynamicznych wahań ciśnienia. Często stosowana jest mieszanka glicerolu i wody, natomiast w skrajnych temperaturach otoczenia stosowany jest zamiast tego olej silikonowy.
Dlaczego istnieją manometry do ujemnego ciśnienia od -1 do 0 bar?
Wynik pomiaru poniżej 0 bar wskazuje podciśnienie. Ciśnienie w zbiorniku jest wtedy stosunkowo niższe od ciśnienia otoczenia lub ciśnienia odniesienia. Różne procesy filtracji i odwadniania wykorzystują ujemną różnicę ciśnienia do przyspieszenia procesów. Również podczas pakowania próżniowego stosowane są takie manometry. Wartość -1 bar wskazuje przy tym całkowite opróżnienie.
Dlaczego zakres temperatur jest ograniczony?
Ciśnienie gazu lub cieczy zależy z jednej strony od objętości i odpowiedniej kompresji, a z drugiej od temperatury. Jeżeli temperatura wzrasta przy tej samej objętości, wzrasta ciśnienie medium. Aby miernik nie został uszkodzony i aby zmierzone wartości były możliwe do uzyskania, manometry powinny być używane tylko w zakresie temperatur wskazanym przez producenta.
