Moduły radiowe » Bezprzewodowe przełączanie, sterowanie i transmisja danych
Czy to telewizor, rolety czy brama garażowa – obecnie sterowanie urządzeniami i maszynami bezprzewodowo na odległość stało się standardem. Nowoczesne systemy radiowe pozwalają nawet na tworzenie inteligentnych rozwiązań dla domu oraz korzystanie z sieci komórkowej w różnych zastosowaniach. W naszym poradniku znajdziesz informacje o zasadach działania modułów radiowych, ich rodzajach, zastosowaniach oraz istotnych aspektach, które warto uwzględnić przy wyborze.

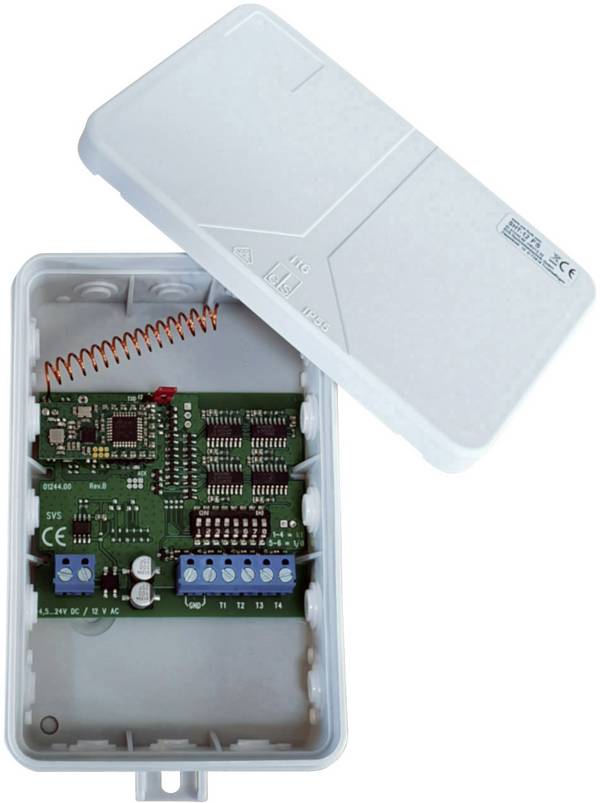

Moduły radiowe to elektroniczne układy, które umożliwiają przesyłanie sygnałów sterujących, sygnałów stanu, komunikatów o błędach oraz danych za pomocą fal radiowych. Składają się co najmniej z nadajnika i odbiornika.
W komunikacji bezprzewodowej nadajniki i odbiorniki działają w trybie jednokierunkowym (jednostronnym) lub dwukierunkowym (obustronnym, z możliwością odpowiedzi na wysłany sygnał). Nowoczesne moduły radiowe opierają się niemal wyłącznie na cyfrowych protokołach sygnałowych, które cechuje wysoka odporność na zakłócenia oraz możliwość szyfrowania danych.

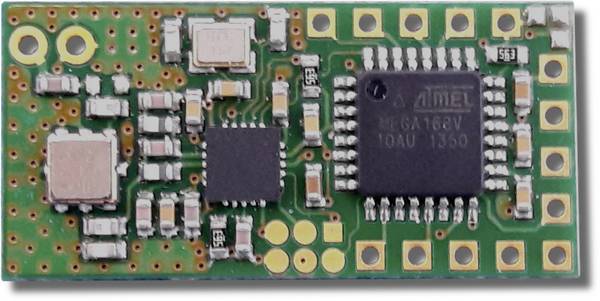

Do przesyłania sygnałów cyfrowych między nadajnikiem a odbiornikiem wykorzystuje się m.in. modulację FSK. Digitalizacja odegrała kluczową rolę w rozwoju i popularyzacji modułów radiowych. Szczególnie moduły oparte na układach scalonych, charakteryzujące się kompaktowymi rozmiarami, znajdują zastosowanie w wielu typach urządzeń i nośnikach, takich jak np. radiowe moduły USB. Na wspólnych płytkach obwodów drukowanych moduły radiowe łączone są z interfejsami cyfrowymi zarówno pod względem funkcjonalnym, jak i technologicznym.
Przykładem takiego interfejsu jest SPI, który umożliwia bezprzewodową transmisję danych między mikrokontrolerami. Niektóre płytki wyposażone są dodatkowo w złącze USB do przesyłania danych. Współczesne moduły charakteryzują się niskim poborem energii i stosunkowo niskim napięciem roboczym, dzięki czemu mogą być elastycznie wykorzystywane i zasilane np. bateriami.

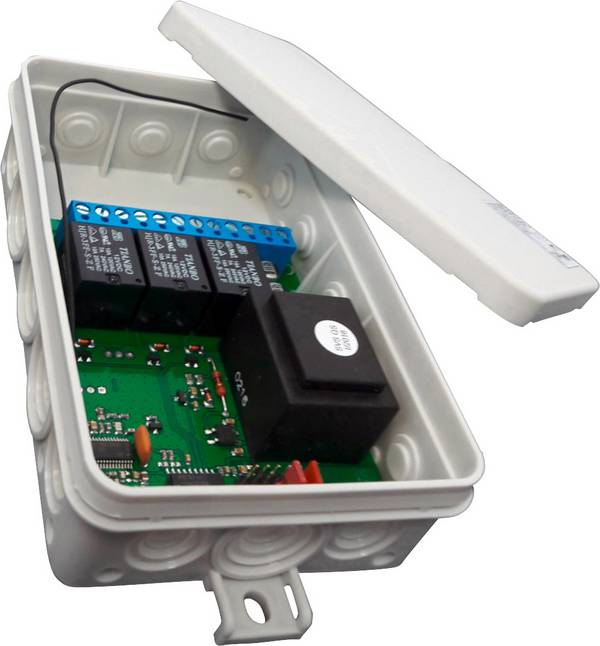

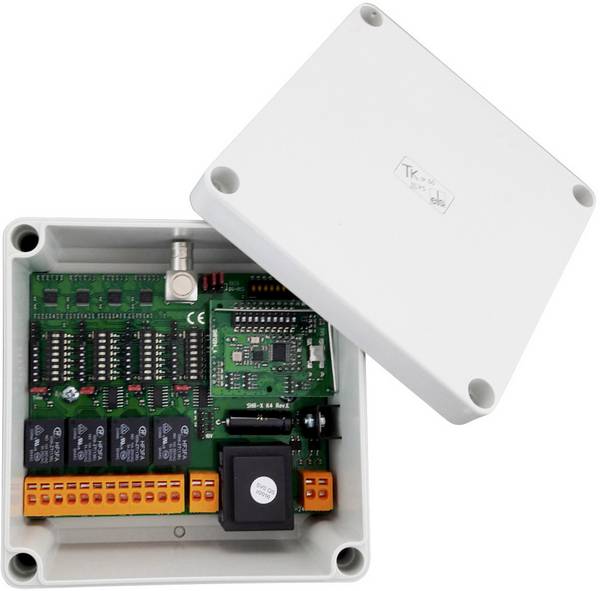

Dla wielu modułów radiowych deklarowany zasięg wynosi 1000 metrów. Dostępne są jednak również modele o większym lub mniejszym zasięgu. Faktyczny zasięg uzyskiwany w praktyce zależy od wielu czynników i może się różnić. Kluczowe znaczenie mają takie elementy jak moc nadawcza, pasmo częstotliwości, czułość modułów, techniczne zakłócenia oraz otoczenie (np. doliny otoczone górami lub otwarte przestrzenie przy idealnych warunkach).
Istotną rolę odgrywa także używana antena. Na przykład w przypadku modułu radiowego MHz z odpowiednim złączem, zastosowanie zewnętrznej anteny MHz może znacząco poprawić maksymalny zasięg na otwartym terenie.
Moduły bezprzewodowe nadają się do niezliczonych zastosowań i coraz częściej łączą się z technologiami cyfrowymi, dlatego istnieje duży wybór projektów i rozwiązań technicznych dla różnych obszarów zastosowań.
Moduły wysokiej częstotliwości wykorzystywane są w systemach automatyzacji, systemach alarmowych oraz systemach awaryjnych w samochodach. Kolejne zastosowania obejmują zintegrowane urządzenia pomiarowe z czujnikami, telemetrię, monitorowanie maszyn, a także sterowanie i nadzór budynków.
Do bezprzewodowego podłączania urządzeń peryferyjnych, takich jak myszki i klawiatury, do komputera, doskonale nadają się moduły radiowe wykorzystujące technologię Bluetooth, pracujące w paśmie ISM o częstotliwości od 2,4 GHz do 2,483 GHz.

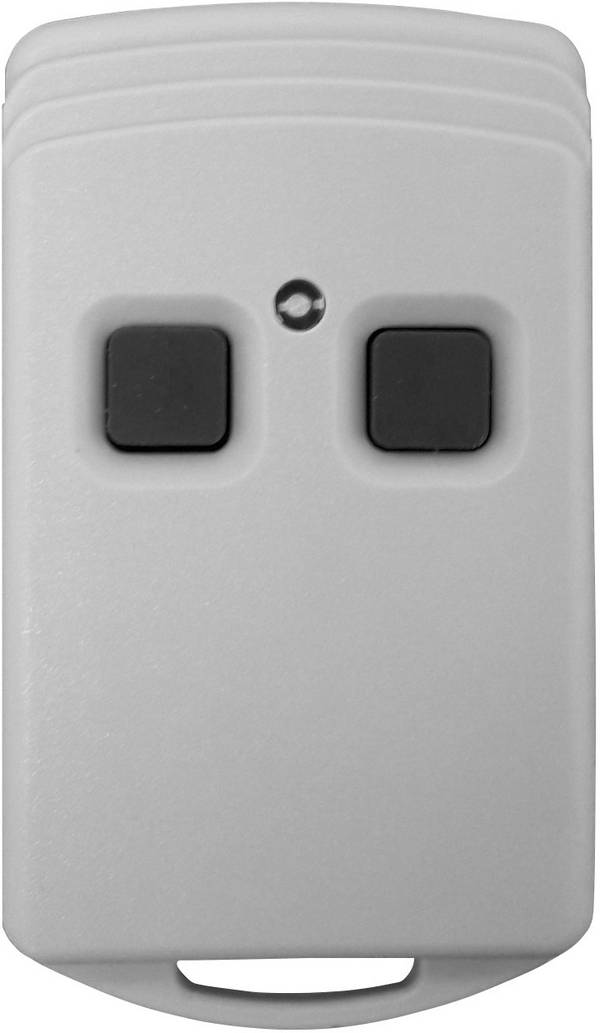

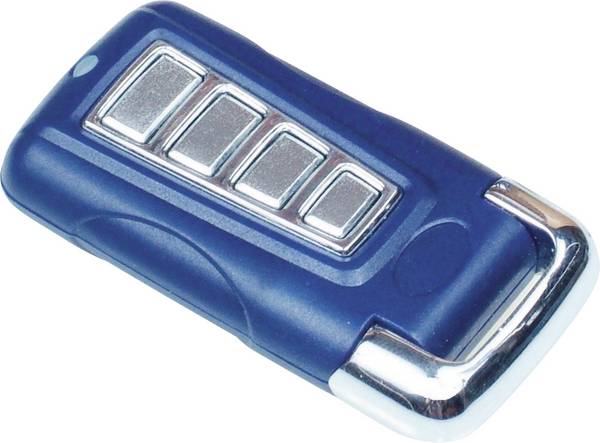

Moduły radiowe są również stosowane w inteligentnych systemach oświetleniowych i rozwiązaniach typu Smart Home. Kolejnym obszarem zastosowań są piloty zdalnego sterowania. Oprócz modułów do montażu dostępne są również ręczne nadajniki, umożliwiające łatwą obsługę urządzeń i maszyn.
Niektóre z nich pełnią funkcję uniwersalnych pilotów, które komunikują się z modułami odbiorczymi różnych producentów. Dzięki temu jednym pilotem można obsługiwać na przykład rolety, systemy alarmowe oraz bramy garażowe.
Zazwyczaj o wyborze modułu radiowego decyduje jego przeznaczenie. W przypadku prostych zastosowań wystarczają najczęściej niedrogie moduły radiowe działające jednokierunkowo. Tego typu moduły nie zapewniają informacji zwrotnej, czy sygnał dotarł do odbiornika i został poprawnie rozpoznany.

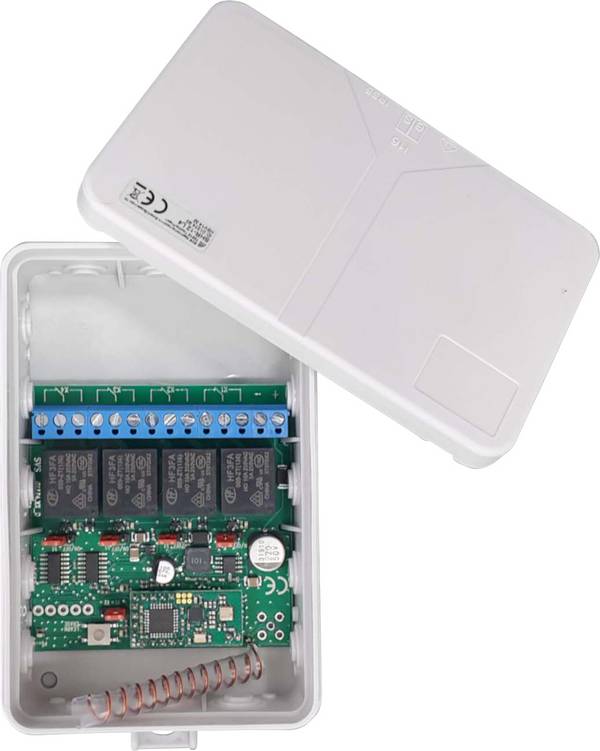

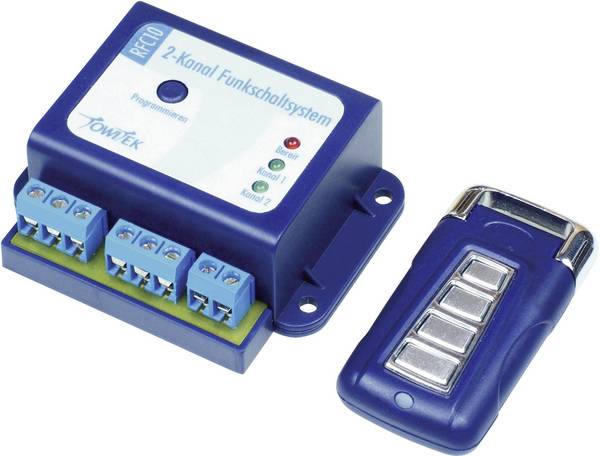

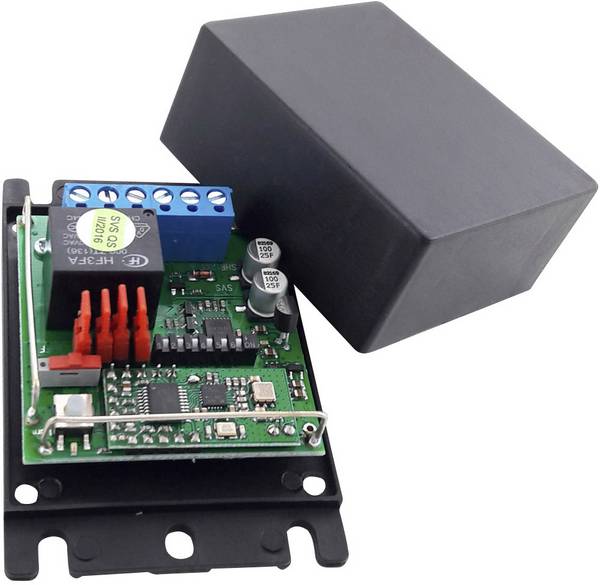

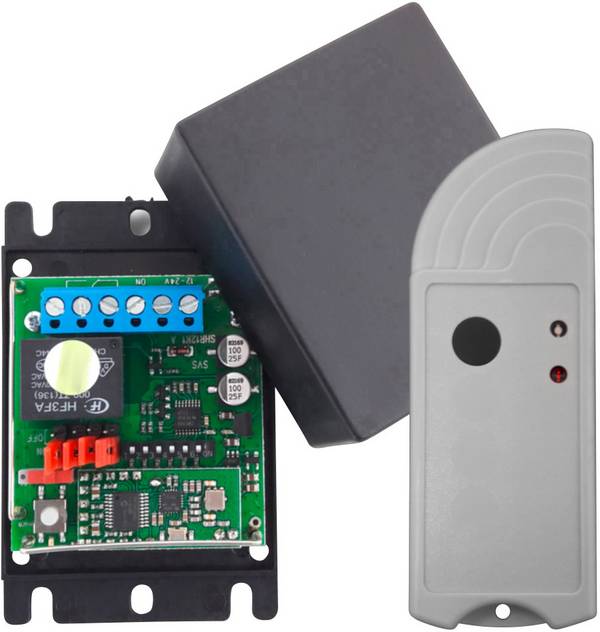

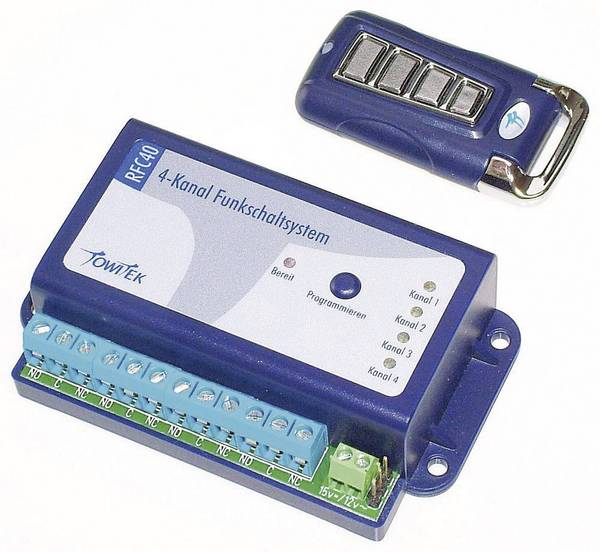

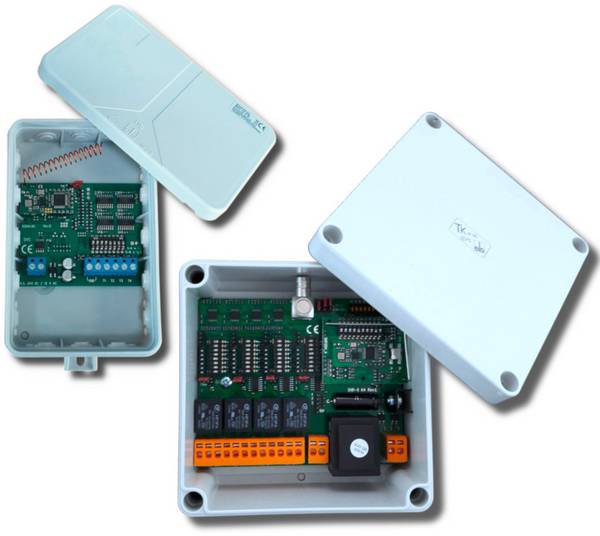

Do obsługi prostych poleceń przy użyciu poręcznego urządzenia warto zastosować system składający się z pilota i modułu do zabudowy, który odbiera przesłane polecenie i uruchamia odpowiednią funkcję. Moduły dwukierunkowe oferują informację zwrotną, potwierdzającą dotarcie sygnału do odbiornika oraz wykonanie zadania. Są one idealne do bardziej złożonych zastosowań, wymagających dalszych działań w odpowiedzi na uzyskaną informację zwrotną.
Stosując kilka modułów dwukierunkowych, można nie tylko obsługiwać je w parach, ale również tworzyć sieci radiowe. W systemach Smart Home takie moduły umożliwiają integrację urządzeń z siecią domową.
Aby zwiększyć zasięg systemu radiowego i umożliwić wykorzystanie sieci komórkowej do konkretnych zastosowań, niezbędne jest użycie specjalnych transceiverów (czyli nadajników-odbiorników). Nowoczesne modele obsługują nie tylko starszy standard GSM, ale również nowsze technologie, takie jak LTE i 5G. Dzięki zastosowaniu takiego modułu radiowego można połączyć urządzenie domowe z siecią komórkową, co pozwala na odbieranie wiadomości SMS o zakłóceniach lub statusie podczas pobytu za granicą. Dodatkowo, istnieje możliwość zdalnego uruchamiania określonych działań w miejscu instalacji.
Przy wyborze modułu radiowego warto zwrócić uwagę nie tylko na jego zastosowanie, ale również na inne istotne aspekty, takie jak sposób zasilania i efektywność energetyczna. W przypadku urządzeń przeznaczonych do pracy ciągłej najlepiej sprawdzają się modele o niskim poborze mocy.
Moduły o napięciu roboczym wynoszącym 5 V można zasilać za pomocą złącza USB. Natomiast te wymagające wyższego napięcia zazwyczaj korzystają z baterii. Niektóre urządzenia potrafią działać na jednej baterii nawet przez rok, a moduły stosowane w czujnikach dymu – nawet przez 10 lat bez konieczności jej wymiany. Dodatkowo zastosowanie funkcji oszczędzania energii w module pozwala jeszcze bardziej ograniczyć zużycie prądu.
Do niektórych zastosowań polecane są moduły bezprzewodowe, w których można regulować czułość odbiornika oraz szybkość transmisji danych, dostosowując je do swoich potrzeb. Dostępne są także moduły z płytkami wyposażonymi w wejścia analogowe.
Do takich modułów można podłączyć na przykład czujniki. Generowane przez nie dane pomiarowe są przekazywane do interfejsu magistrali, a następnie przesyłane cyfrowo za pomocą komunikacji bezprzewodowej.
W przypadku użytkowania na zewnątrz lub w trudniejszych warunkach warto zwrócić uwagę na specyfikację techniczną. Klasa ochrony IP wskazuje, czy np. obudowa pilota jest wystarczająco zabezpieczona przed kurzem i wilgocią.
Planujesz korzystanie z internetu i ewentualnie usług chmurowych? W takim przypadku warto wybrać moduł do zabudowy, który uczyni Twoje urządzenie kompatybilnym z IoT (Internet of Things, czyli Internetem Rzeczy).
Nasza praktyczna wskazówka: Rozbudowa Raspberry Pi i Arduino o moduł bezprzewodowy
Raspberry Pi lub Arduino można w prosty i niedrogi sposób wzbogacić o moduł radiowy. Pozwoli to m.in. na zdalne sterowanie lampą podłączoną do gniazdka radiowego. Raspberry Pi i Arduino mogą pełnić rolę wygodnego centrum inteligentnego domu, gdy polecenia sterujące są wysyłane za pomocą aplikacji na smartfonie. Sieć składającą się z wielu minikomputerów oraz innych urządzeń, takich jak laptopy czy komputery stacjonarne, można łatwo skonfigurować za pomocą modułów radiowych USB.
Czy do modułów radiowych zawsze potrzebna jest zewnętrzna antena?
Nie. Potrzeba zewnętrznej anteny zależy od zastosowania i wymagań dotyczących zasięgu. Dodatkowe czynniki, takie jak słaby sygnał spowodowany np. ścianami betonowymi, mogą skłonić do zakupu zewnętrznej anteny. W wielu przypadkach, szczególnie w użytku domowym, wystarczają anteny wbudowane w płytki lub obudowy. Moduły radiowe o dużym zasięgu często są fabrycznie wyposażone w anteny zewnętrzne, które można zamontować w odpowiednich miejscach za pomocą kabli antenowych, np. na zewnątrz budynków.
Jak moduły radiowe zapewniają bezpieczną komunikację?
Cyfrowe systemy radiowe wykorzystują techniki szyfrowania, takie jak AES. Jeśli są one domyślnie wyłączone, można je aktywować w zależności od potrzeb, np. za pomocą oprogramowania, przełącznika lub przycisku. Niektóre systemy korzystają z kodów zmiennych (nazywanych także Rolling Codes lub Hopping Codes), które zmieniają się przy każdym użyciu nadajnika. Metoda ta jest szeroko stosowana w samochodach z kluczykami radiowymi oraz w bramach garażowych, zwiększając ich ochronę przed manipulacją.
Jakie zakresy częstotliwości wykorzystują moduły radiowe?
Moduły radiowe działają na określonych częstotliwościach przeznaczonych do komunikacji bezprzewodowej. Jednym z najpopularniejszych pasm jest 433 MHz, znane również jako pasmo 433-MHz-ISM, które może być wykorzystywane bez licencji i zazwyczaj bez dodatkowych zezwoleń. Zarówno w zastosowaniach przemysłowych, jak i domowych (np. Smart Home, automatyka domowa) ISM-Band pozwala na przesyłanie sygnałów radiowych w zakresie 433 MHz. Inne często stosowane częstotliwości to 27 MHz i 868 MHz. Moduły HF działają w pasmach o częstotliwości około 40 MHz.
