Obudowy uniwersalne służą do umieszczania w nich elementów elektronicznych i ochrony ich przed czynnikami zewnętrznymi. Mają one wszechstronne zastosowanie i mogą spełniać niekiedy bardzo specyficzne wymagania. W naszym poradniku dowiesz się, jakie są rodzaje obudów uniwersalnych i jakie kryteria są ważne w procesie wyboru.
Obudowy uniwersalne to obudowy elektroniczne, które mogą być stosowane w wielu zastosowaniach i spełniać kilka funkcji. Mieszczą one elementy elektroniczne, takie jak płytki drukowane, przełączniki, przyciski, kable lub transformatory, utrzymują je na miejscu i chronią przed wpływami środowiska, takimi jak wilgoć, kurz lub promieniowanie UV. Ponadto zapewniają ochronę przed dotykiem, dzięki czemu wrażliwe elementy nie ulegają uszkodzeniu, a ludzie są chronieni przed porażeniem prądem.
Budowa obudów uniwersalnych

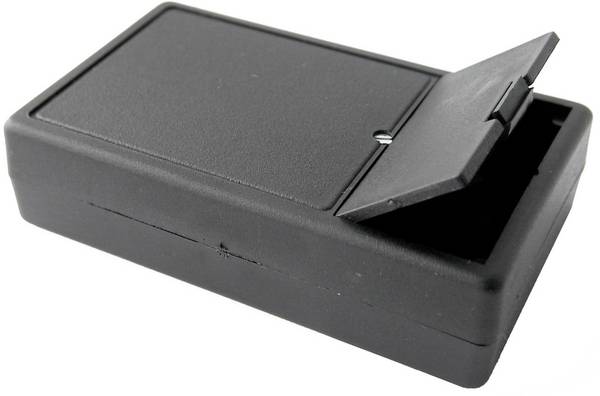

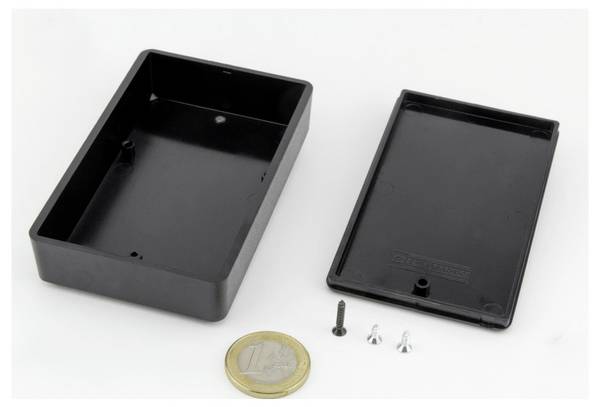

Budowa obudów uniwersalnych różni się w zależności od modelu. W wielu przypadkach są to metalowe lub plastikowe obudowy z otworami na wchodzące lub wychodzące kable zasilające. Niektóre obudowy mogą mieć również złącza USB lub inne. Wewnątrz często znajdują się gniazda do przykręcania lub wkładania płytek drukowanych, listew zaciskowych lub lutowniczych, przełączników lub innych elementów.
Obudowy są zamykane pokrywą, której w niektórych przypadkach nie można ponownie otworzyć bez specjalnych narzędzi. Zapobiega to lub utrudnia dostęp osobom nieupoważnionym lub osobom bez rozległej wiedzy specjalistycznej. Pomiędzy pokrywą a obudową mogą być zintegrowane fałdy lub uszczelki w celu bezpiecznego zamknięcia wnętrza obudowy.

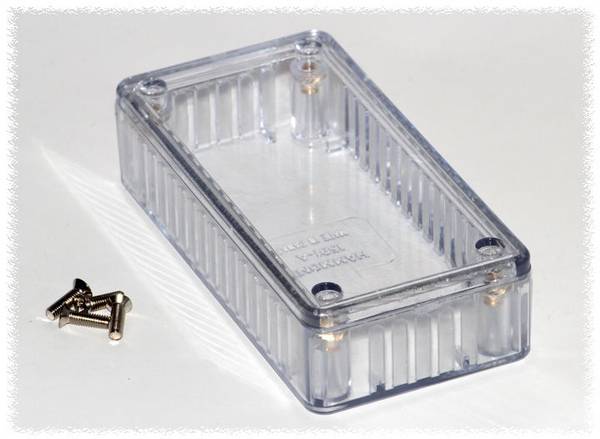

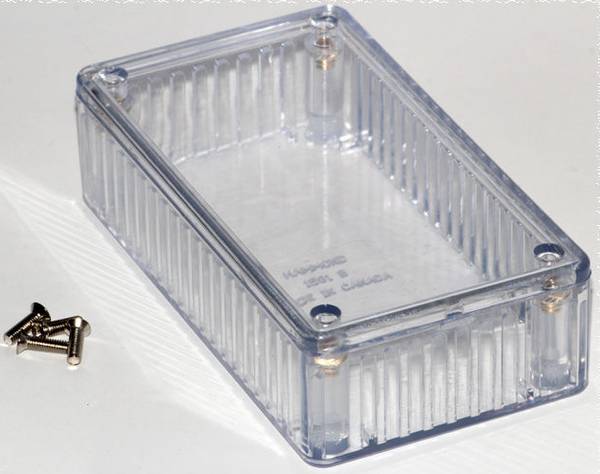

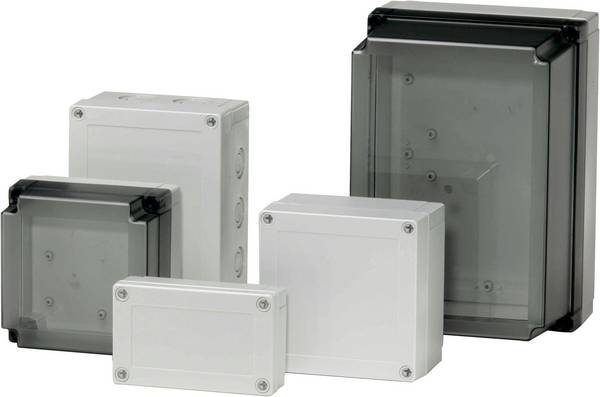

Obudowy z poliwęglanu
Obudowy wykonane z poliwęglanu (PC) mogą być również uniwersalnie stosowane. Jest to materiał termoplastyczny, który jest niezwykle odporny na uderzenia i bardzo wytrzymały na temperaturę. Ponadto poliwęglan działa jako izolator od napięcia elektrycznego.

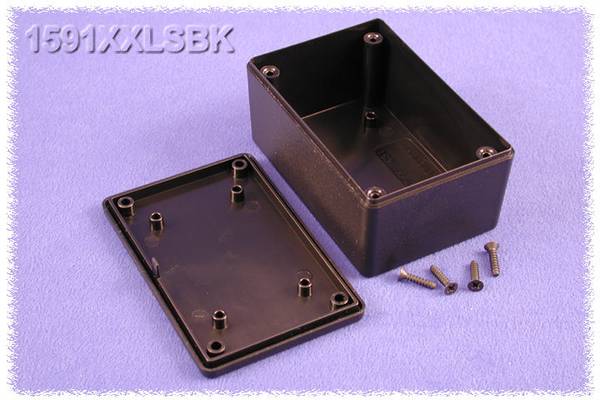

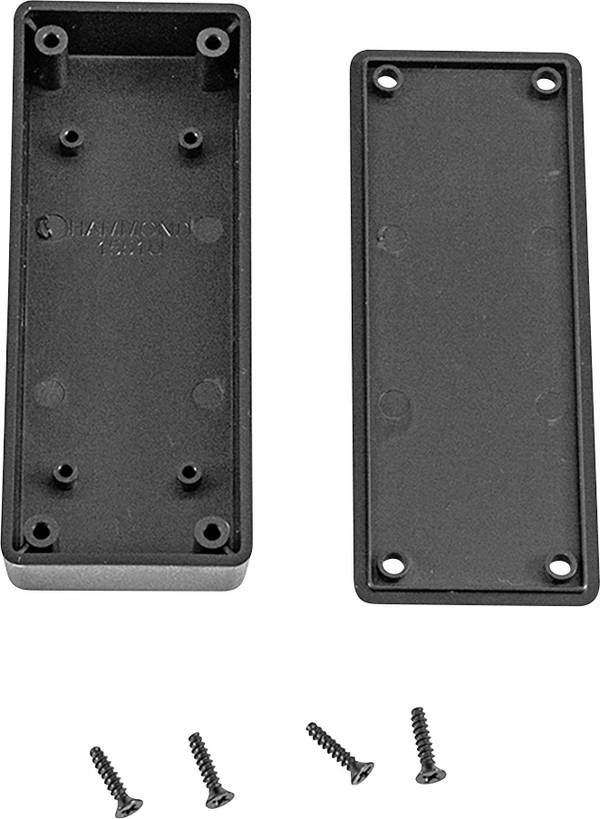

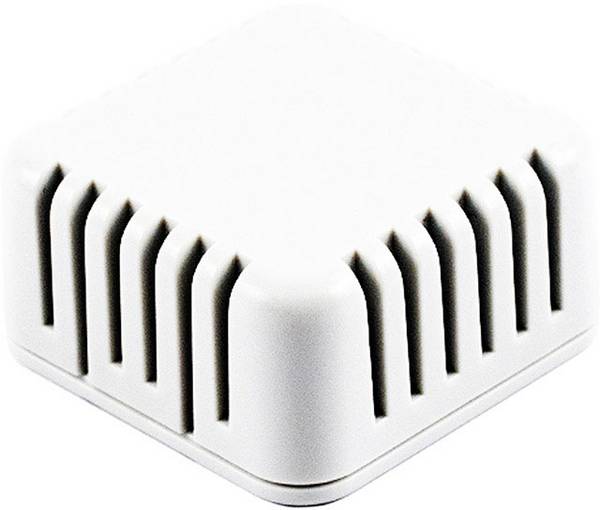

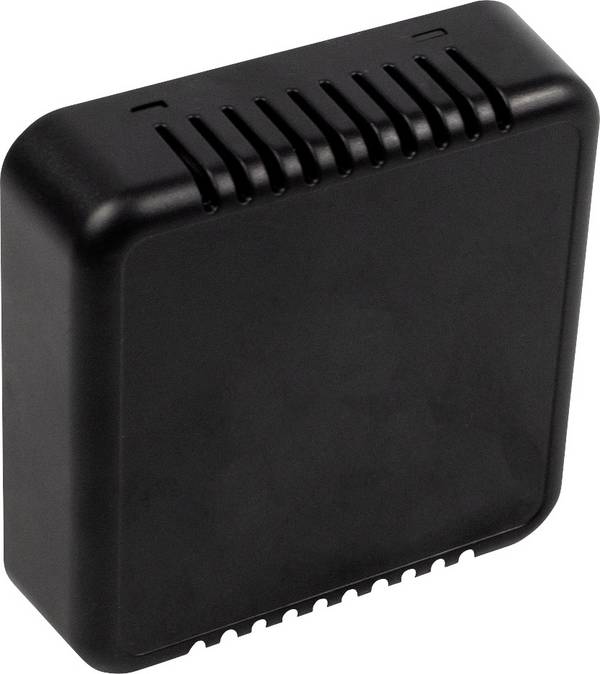

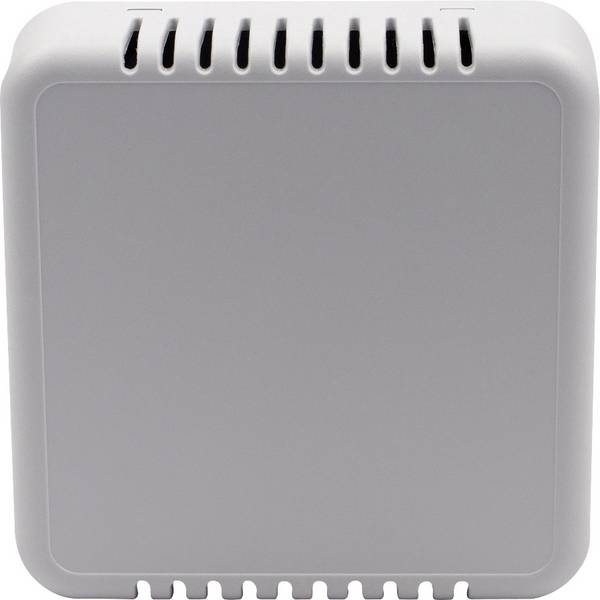

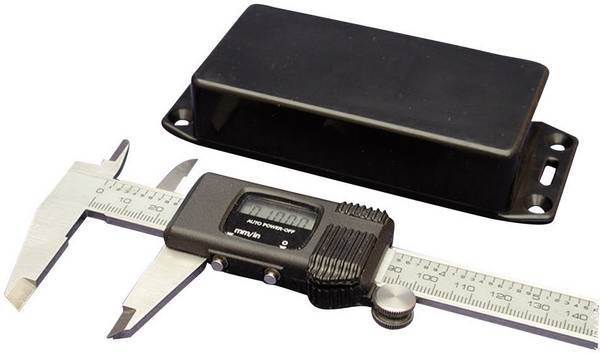

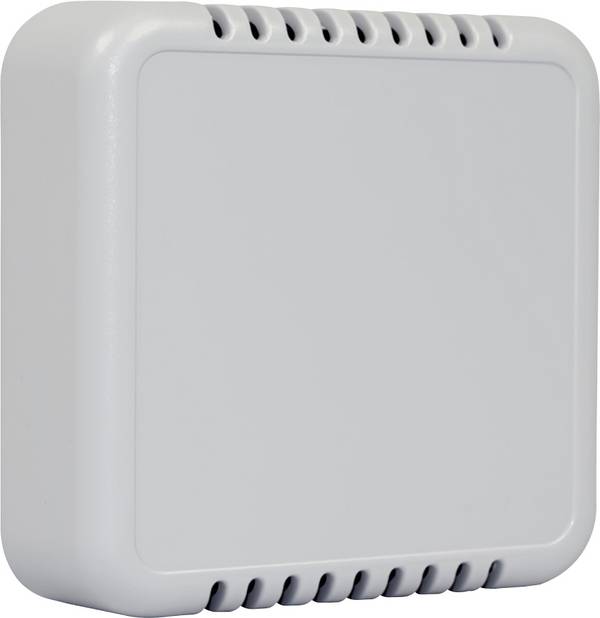

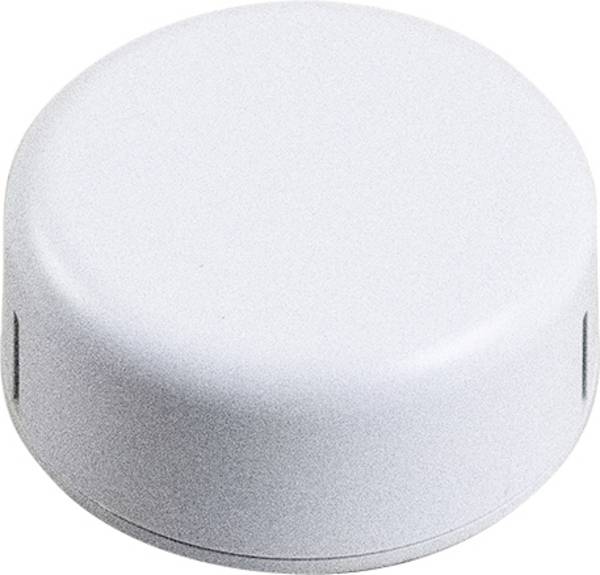

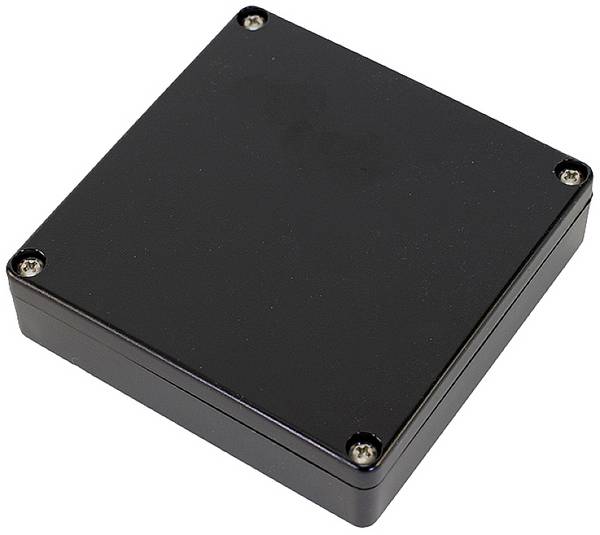

Obudowy z ABS
Obudowy elektroniczne są zazwyczaj projektowane jako obudowy metalowe lub plastikowe. Obudowy z ABS mogą być stosowane niemal uniwersalnie. Charakteryzują się wysoką odpornością i niską wagą, są również wykorzystywane do zastosowań przemysłowych. ABS (acrylonitrile butadiene styrene) jest tworzywem sztucznym, które jest często stosowane w elektrotechnice i wielu innych branżach. Jest odporny na oleje, smary, kwasy i zasady, wytrzymuje wysokie temperatury i jest odporny na uderzenia.
Obudowy z poliamidu
Poliamid dołącza do ABS i poliwęglanu jako kolejne tworzywo wykorzystywane do produkcji uniwersalnych obudów. Poliamid (PA) stosowany jest również do silniej obciążonych części w budowie maszyn, pojazdów i aparatów. Jest odporny na ścieranie, odporny na działanie wysokich temperatur, ma dużą zdolność tłumienia mechanicznego i dobre właściwości elektroizolacyjne.

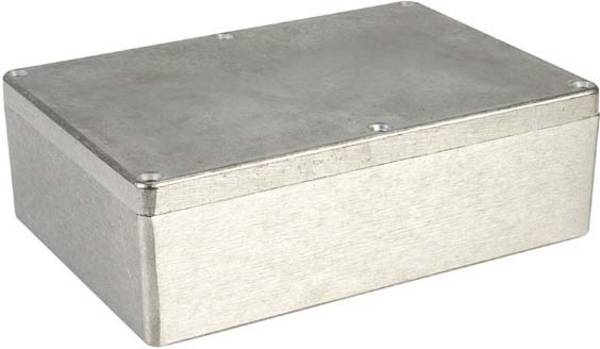

Obudowy metalowe
Oprócz obudów z tworzyw sztucznych powszechnie stosowane są obudowy metalowe, wykonane z takich materiałów jak aluminium czy stal. Obudowy aluminiowe są bardzo wytrzymałe, nie korodują i mają czysty wygląd, co może być bardzo ważne w niektórych zastosowaniach. Obudowy stalowe są bardzo wytrzymałe i niewrażliwe na uderzenia oraz zarysowania. Mogą też tłumić hałas powodowany przez elektronikę.

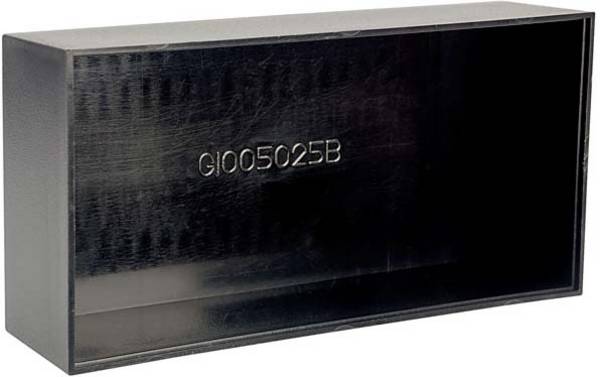

Typ obudowy
Dostępna jest szeroka gama uniwersalnych obudów, od wysokiej jakości miniaturowych obudów z tworzywa sztucznego dla wymagających elektroników, po duże obudowy z ciśnieniowego odlewu aluminiowego stosowane w aplikacjach przemysłowych.
To, który typ obudowy lub konstrukcja jest właściwa, zależy między innymi od rodzaju elektroniki, która ma być zintegrowana. Jeżeli w grę wchodzą np. zestawy lub moduły elektroniczne, to obudowa modułowa jest środkiem z wyboru. Z kolei do integracji kabli bardziej odpowiednia jest obudowa kablowa.
Rodzaj montażu i wymiary
Wybór obudowy metalowej lub plastikowej zależy od indywidualnych wymagań i preferencji. Z reguły wszystkie modele są wytrzymałe.

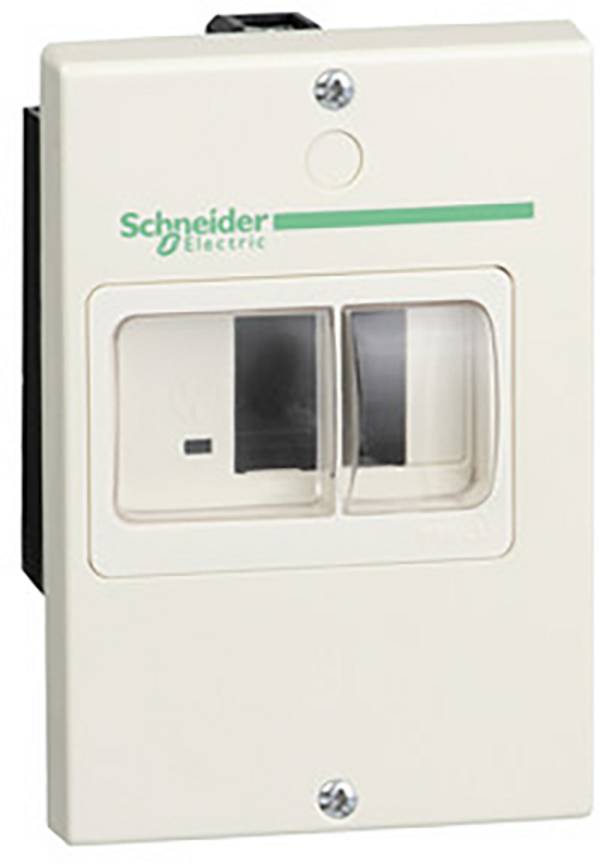

Ponadto należy zwrócić uwagę na sposób montażu obudowy. Oprócz obudów do montażu na ścianie i modeli do zabudowy, istnieją na przykład obudowy, które można zamontować na szynie top-hat.
Wymiary obudowy są szczególnie istotne, jeśli ma być ona zamontowana w urządzeniu, maszynie lub szafie sterowniczej. Tutaj o wielkości obudowy decyduje dostępna przestrzeń.
Wymagany stopień ochrony IP
Ponieważ obudowy uniwersalne lub elektroniczne spełniają przede wszystkim funkcję ochronną, klasa ochrony IP odgrywa ważną rolę.
Informuje o stopniu zabezpieczenia obudowy przed wilgocią, kurzem i kontaktem. Na przykład obudowy o klasie ochrony 54 są chronione przed szkodliwymi ilościami pyłu i rozpryskującej się wody ze wszystkich stron i zapewniają całkowitą ochronę przed dotykiem.
Obecnie najwyższą ze wszystkich klas ochrony IP jest IP 69K. Obudowy o tej klasie ochronności są pyłoszczelne i zabezpieczone przed wnikaniem wody podczas czyszczenia pod wysokim ciśnieniem lub strumieniem pary. K oznacza ochronę przed wysoką temperaturą (gorąca woda).
Nasza praktyczna wskazówka: w przypadku zastosowań z wytwarzaniem ciepła należy zwrócić uwagę na funkcję chłodzenia.

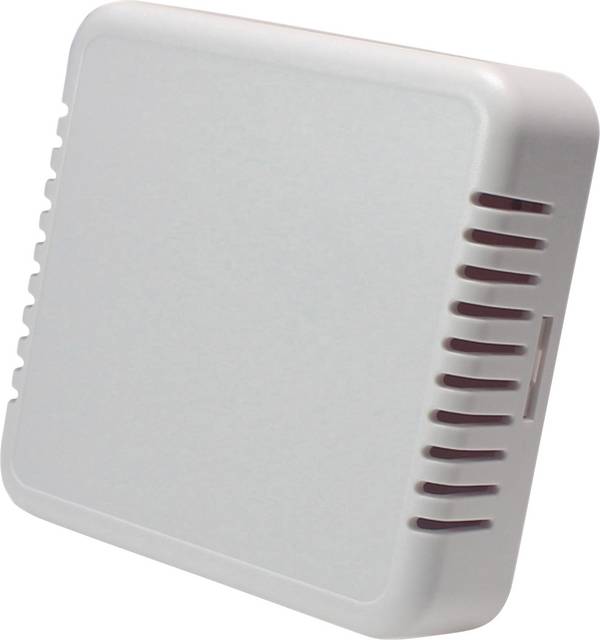

Metalowe obudowy elektroniczne same w sobie mają niewielki efekt chłodzenia, ponieważ mogą pochłaniać ciepło. W przypadku zastosowań o bardzo niskim wytwarzaniu ciepła mogą już wystarczyć obudowy wykonane z blachy. Jeśli jednak można przewidzieć, że elektronika będzie generować wyższy poziom ciepła podczas pracy, dobrym wyborem są obudowy z profili aluminiowych lub odlewów aluminiowych z żeberkami chłodzącymi, szczelinami wentylacyjnymi lub miedzianymi wkładkami. Istnieje również możliwość zastosowania obudów z wbudowanym wentylatorem. Należy jednak pamiętać, że każda część ruchoma zwiększa nakłady na konserwację.
Na co należy zwrócić uwagę podczas pracy przy lub z obudową uniwersalną?
Prace związane z instalacją, wymianą i konserwacją mogą być wykonywane wyłącznie przez wykwalifikowanych specjalistów.
Przed otwarciem obudów uniwersalnych należy w razie potrzeby odłączyć zasilanie, zabezpieczyć przed przypadkowym ponownym podłączeniem i sprawdzić skuteczność odłączenia.
Należy przestrzegać informacji producenta, szczególnie w zakresie nośności cieplnej i odporności na obciążenia mechaniczne i chemiczne oraz wpływ czynników atmosferycznych.
Przy wymianie obudów uniwersalnych należy przestrzegać klasy ochrony podanej na miejscu.
Jak rozpoznać uszkodzoną obudowę uniwersalną?
W przypadku wadliwych obudów uniwersalnych wnętrze elektryczne/elektroniczne nie jest już szczelnie odizolowane od otoczenia. Może to nastąpić z powodu uszkodzonych połączeń śrubowych, mechanicznie uszkodzonych części obudowy lub brakujących, pękniętych lub porowatych uszczelek.
Jakie akcesoria są dostępne dla obudów uniwersalnych?
Do obudów uniwersalnych dostępna jest stosunkowo szeroka gama akcesoriów. Mogą to być na przykład pojedyncze elementy, takie jak prowadnice kabli i odciążenia, ale także zaciski, szyny montażowe lub wsporniki.
Do niektórych obudów uniwersalnych dostępne są panele do zakrywania kanałów śrubowych lub specjalne pokrywy z ramkami. Obudowy mogą być wyposażone w dodatkowe funkcje za pomocą akcesoriów, takich jak elementy kompensacji ciśnienia, uchwyty montażowe lub nośne oraz systemy mocowania i trzymania.

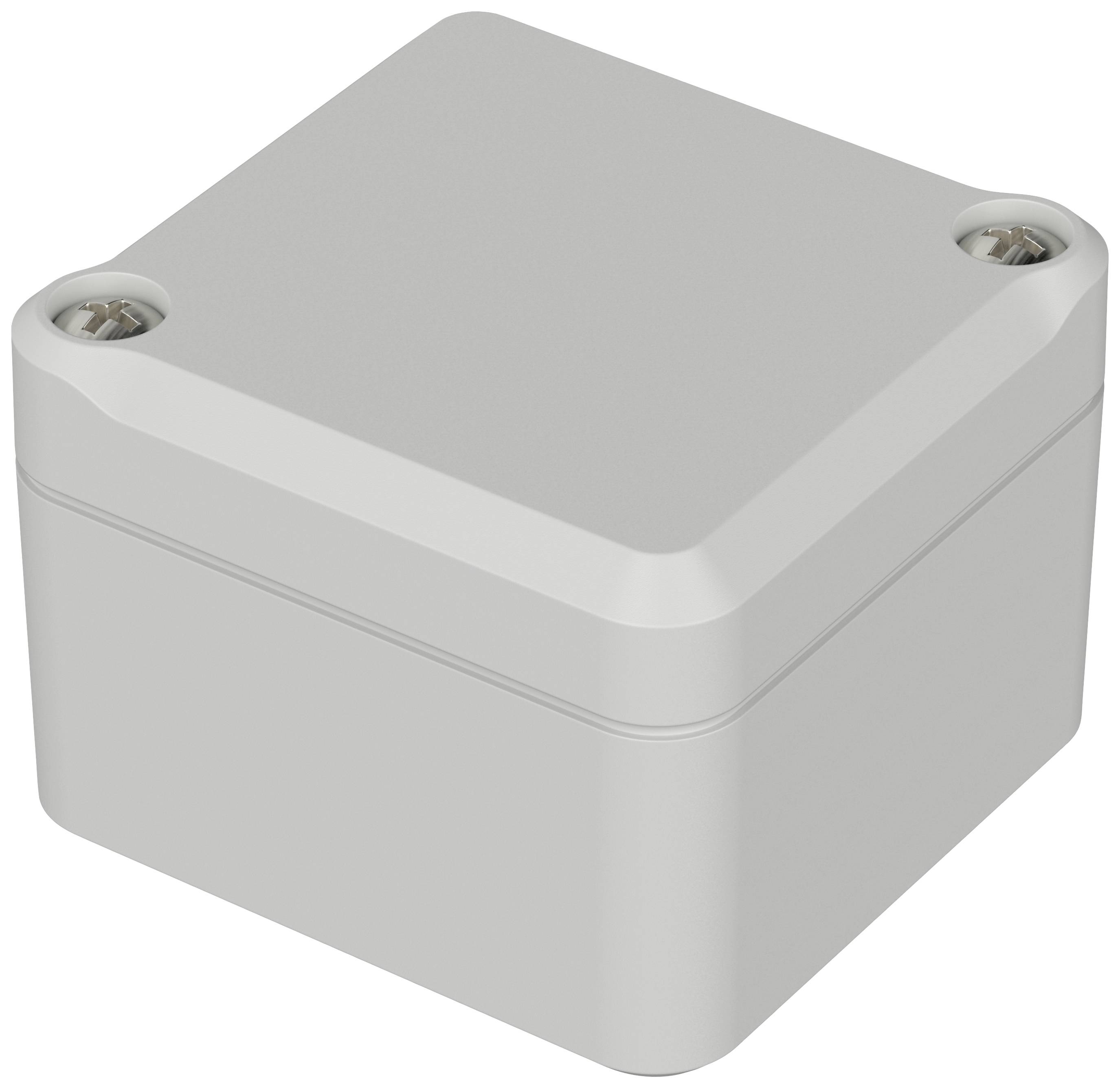

Czy mogę zastosować uniwersalną obudowę ABS na zewnątrz?
Pod warunkiem, że elektronika wewnątrz jest odpowiednio zabezpieczona uszczelkami, zastosowanie na zewnątrz jest z pewnością możliwe. ABS jest bardzo odporny na warunki atmosferyczne, charakteryzuje się niską absorpcją wody i dlatego jest stosowany również np. w produkcji mebli ogrodowych, sprzętu AGD i RTV oraz kadłubów łodzi. Mimo to należy upewnić się, że dostępna jest odpowiednia klasa ochrony i że producent wyraźnie oznacza uniwersalną obudowę jako odpowiednią do użytku zewnętrznego.
