Jak działa sterownik powietrza odlotowego?

Sterownik powietrza odlotowego zawiera najpierw stopień przełączania, który jest w stanie przerwać zasilanie podłączonych do niego okapów kuchennych lub systemu powietrza odlotowego. Zazwyczaj to zadanie przełączania przejmuje przekaźnik. Ponieważ styk przekaźnika jest bezpotencjałowy i może wykonywać różne zadania przełączania, producenci chętnie mówią o uniwersalnym sterowaniu powietrzem wylotowym.

Innym ważnym elementem jest okno. Za pomocą tego styku magnetycznego biały sterownik powietrza odlotowego z bieżącego położenia okna. Czujnik otwarcia okna jest połączony za pomocą kabla lub bezprzewodowo ze sterownikiem powietrza.

Elektronika analizująca zintegrowana z regulatorem powietrza wywiewanego rozpoznaje położenie okna i może przekazywać napięcie sieciowe do systemu wywiewu, gdy okno jest otwarte. Po zamknięciu okna sterownik powietrza odlotowego przerywa zasilanie i kończy pracę okapów kuchennych lub suszarek bębnowych.

Jak zostanie zainstalowany sterownik powietrza odlotowego?

Przed instalacją sterowania powietrzem wylotowym należy wyjaśnić, czy przechylone okno może zapewnić wystarczającą ilość powietrza do pomieszczenia. W dokumentacji technicznej okapu kuchennego lub systemu powietrza odlotowego można odczytać, jaka jest moc powietrza odlotowego w m³/h. Alternatywnie wartość ta jest również często podawana na tabliczce znamionowej danego urządzenia.

Jeśli wartość jest znana, otwórz okno doprowadzania świeżego powietrza i zmierz wymiary wewnętrzne (szerokość i wysokość) ramy okna.  Następnie należy obliczyć powierzchnię okna w cm² lub m².

Z poniższej tabeli można znaleźć, jak wysoka może być maks. Wydajność wywiewu z systemu wentylacyjnego przy odpowiednim wymiarze szczeliny pochylonego okna.

Tabela dotyczy okien w formacie prostokątnym. Jeżeli okno ma inny kształt, należy w razie potrzeby zwrócić się do instalatora lub kominiarzy.

Ważne
Jeśli okno dla dopływu świeżego powietrza ma żaluzje zewnętrzne, musi być ono całkowicie otwarte podczas pracy systemu powietrza odlotowego! Jeżeli poprzez okno jest doprowadzane wystarczająco świeże powietrze, można zainstalować sterownik powietrza odlotowego.

Gotowe do przyłączenia sterowniki powietrza odlotowego

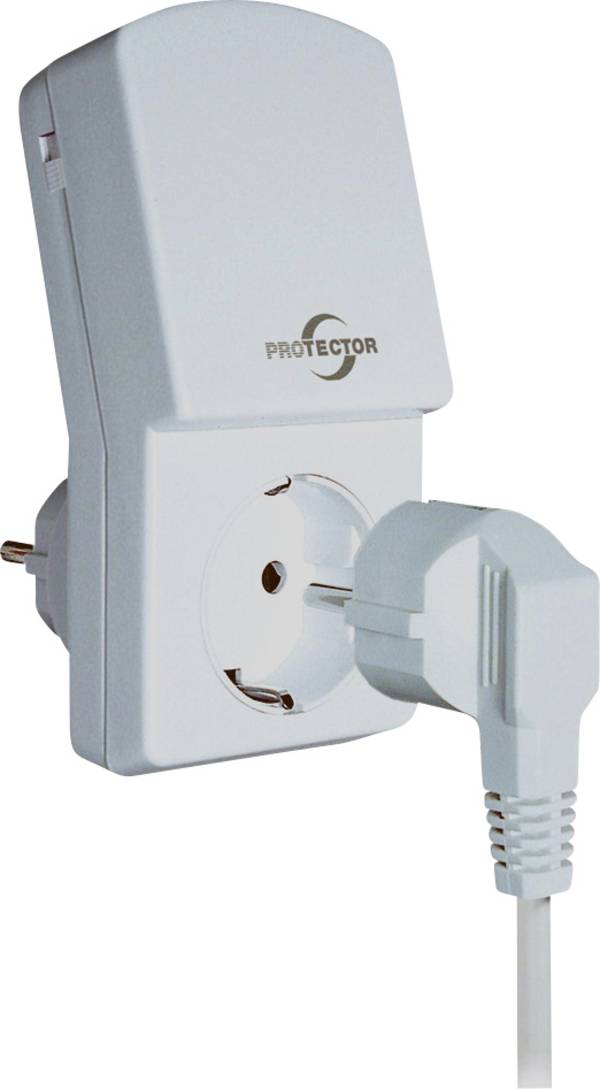

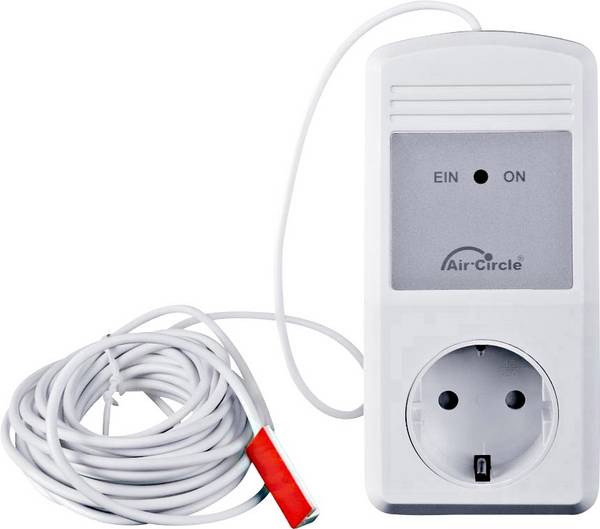

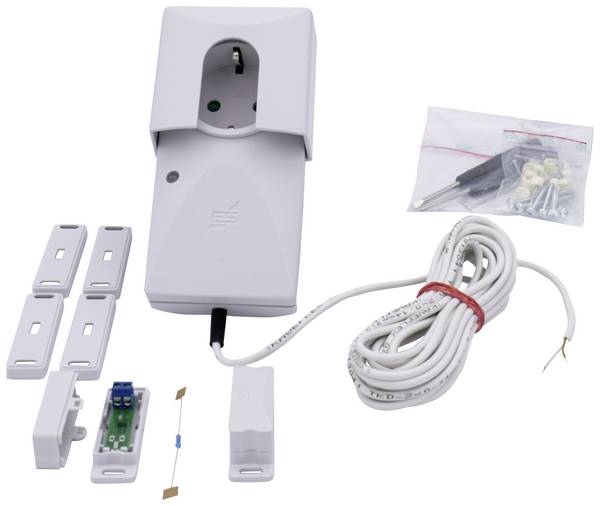

Urządzenia sterujące powietrzem wylotowym w obudowie z wtyczką ze stykiem ochronnym i gniazdkiem ochronnym nadają się w szczególny sposób do okapów kuchennych lub suszarek bębnowych wywiewnych.

Urządzenia gotowe do podłączenia mogą być instalowane bez ingerencji w instalację elektryczną przez każdego.

Ponadto urządzenie jest częściowo wyposażone w zabezpieczenie przed przełączaniem, które zapobiega bezpośredniemu podłączeniu urządzenia do gniazda elektrycznego.

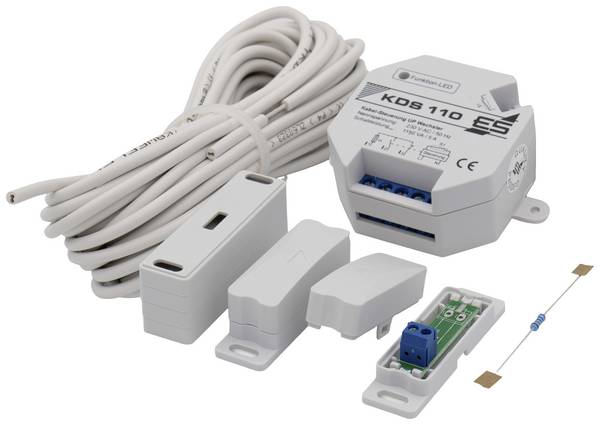

Zaciskowe sterowanie powietrzem wylotowym

Zaciskowe sterowanie powietrzem wylotowym wymaga solidnej wiedzy fachowej w instalacji elektrycznej. Są one zalecane, gdy instalacje wywiewne nie posiadają wtyczki sieciowej i są zaciśnięte w skrzynkach przyłączeniowych.

Poza tym w okapach kuchennych dużą zaletą jest to, że do sterowania powietrza odlotowego można podłączyć tylko silnik.

Nawet jeśli silnik nie jest wyłączony, ponieważ okno jest zamknięte, oświetlenie kuchenne okapów kuchennych może być nadal używane.

Złącze czujnika

Podczas montażu czujnika okna należy przestrzegać instrukcji producenta. Tylko w ten sposób można sprawdzić, czy okno jest otwarte, czy zamknięte.

Wybór wersji przewodowej lub czujnika radiowego zależy od gustu użytkownika.

Zasadniczo można jednak stwierdzić, że instalacja czujnika okna z małym umiejętności manualnych jest łatwa do osiągnięcia.

Co należy wziąć pod uwagę przy wyborze sterowania powietrzem wywiewanym?

Jak wykazano powyżej, sterowanie powietrzem wylotowym jest dostępne w różnych wersjach, które mają wady i zalety.

Budowa

Najpierw trzeba zdecydować, jaki rodzaj konstrukcji powinien mieć sterownik powietrza odlotowego. Dostępne są gotowe do podłączenia lub wersje do zaciskania:

Proszę zwrócić uwagę:
Ingerencje w wewnętrzne okablowanie okapów kuchennych mogą doprowadzić do utraty gwarancji producenta.

Wykonanie czujnika

Istnieją dwa różne systemy do czujników okien lub do podłączenia czujników:

Moc załączalna

Jeśli zostanie znaleziony odpowiedni sterownik powietrza odlotowego, należy w każdym przypadku sprawdzić moc załączalną. Musi ona być wyższa niż moc przyłączeniowa instalacji powietrza odlotowego.

Dopuszczenia

Innym ważnym kryterium przy podejmowaniu decyzji jest zatwierdzanie i certyfikacja produktu. Ostateczne usunięcie zabezpieczeń leży u lokalnego kominiarza. Aby uniknąć konieczności przeprowadzania obszernych testów działania i bezpieczeństwa na miejscu, istnieje możliwość stosowania produktów, które zostały już poddane testom i uzyskały już zezwolenie. Istnieją różne instytucje, które sprawdzają sterowanie powietrzem wylotowym i udzielają zezwoleń:

Atest DIBt z Niemieckiego Instytutu Inżynierii Konstrukcyjnej

Zezwolenie DVGW przez niemieckie stowarzyszenie przy rejestracji gazu i wody

Znak TÜV / GS dla sprawdzonego bezpieczeństwa wydany przez Technical Monitoring Association

Uwaga:
Sterownik powietrza odlotowego ze znakiem TÜV/GS spełnia jedynie wymagania ustawy o bezpieczeństwie produktów. Są one dokładnie zdefiniowane w normach DIN, normach europejskich lub innych powszechnie uznanych zasadach techniki.

Często zadawane pytania dotyczące sterowania powietrzem wylotowym

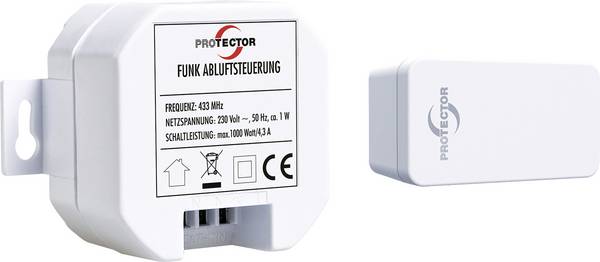

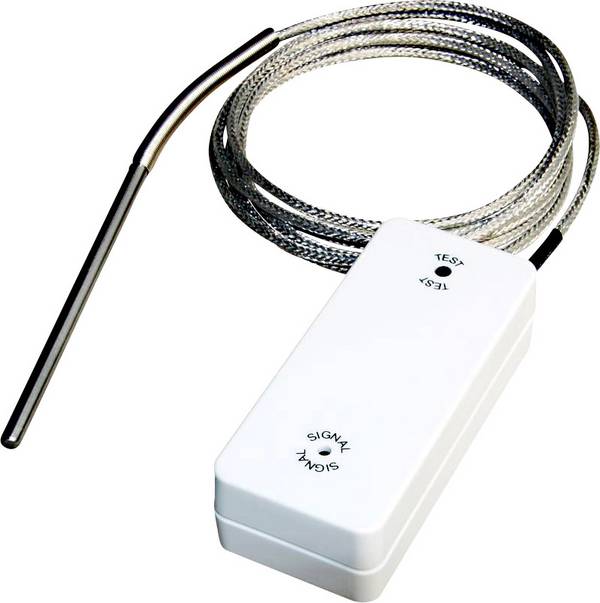

Jak duży jest zasięg radiowy bezprzewodowego sterowania powietrzem wylotowym do zabudowy?

Zasięg radiowy nadajnika radiowego sterowania powietrza odlotowego zależy najpierw od warunków otoczenia. W takim razie decydujące znaczenie ma miejsce, w którym zamontowany jest odbiornik radiowego sterowania powietrzem wylotowym. Zazwyczaj radiowy czujnik okienny bez trudu pokona odległość do odbiornika, ponieważ odległości w pomieszczeniu nie są tak duże. W przypadku bezpośredniego połączenia wzrokowego pomiędzy radiowym mini nadajnikiem a odbiornikiem, bez zakłóceń, osiąga się zasięg do 50 m. Jeśli odbiornik jest montowany np. w okapach kuchennych ze stali nierdzewnej, może dojść do problemów z odbiorem poprzez ekran. Ewentualnie lepiej byłoby wówczas użyć gotowego do podłączenia sterownika powietrza odlotowego z pomocą bezprzewodowych adapterów.

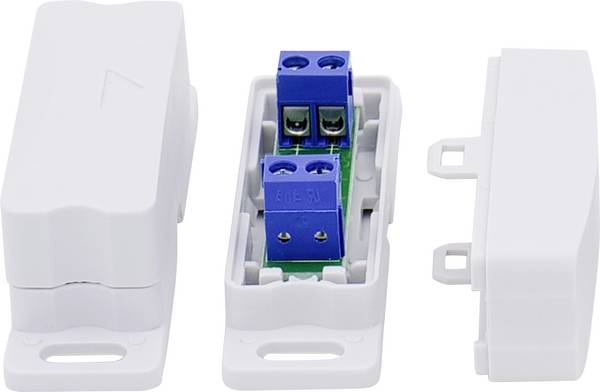

Czy mogą wystąpić pęknięcia kabla za pomocą przełączników kontaktowych okna?

Zwykle nie, ponieważ na oknach montowana jest magnes. Kontakt z kablem przyłączeniowym jest zamontowany na stałe na ramie okna. Dzięki temu kabel nie jest poruszany, więc w kablu nie wolno liczyć na pęknięcia zmęczeniowe.

Jak długo wystarczają baterie w bezprzewodowym przełączniku styków okiennych?

Żywotność baterii jest bardzo mocno uzależniona od zastosowania. Jeśli okno jest otwierane i zamykane bardzo często, mini nadajnik musi częściej wysyłać sygnał stanu. Jest to bardzo obciążające z pewnością funkcjonowania baterii. Z doświadczenia wynika jednak, że żywotność żywych kwasowych baterii wynosi co najmniej jeden rok. Dokładne dane nie są niestety możliwe, ponieważ również wiek i jakość baterii oraz sposób przechowywania przed użyciem mają istotny wpływ na żywotność.
Ze względów bezpieczeństwa, istnieje wiele bezprzewodowych sterowników powietrza odlotowego ze wskaźników LED, które ostrzegają o słabej baterii.

Co się stanie, jeśli nadajnik radiowy ulegnie awarii podczas sterowania radiowym wywiewem powietrza?

Bezprzewodowy sterownik powietrza odlotowego musi być stale poinformowany o aktualnej pozycji przełącznika kontaktowego okna. Dlatego nadajnik radiowy w regularnych odstępach czasu przesyła sygnał lub wysyła powiadomienie o otwarciu lub zamknięciu okna. Jeśli nadajnik spadnie, brak sygnału, a radiowy sterownik powietrza odlotowego będzie zakłócenie. W takim przypadku wyłącza się również instalację powietrza odlotowego. Niezależnie od położenia okna.
