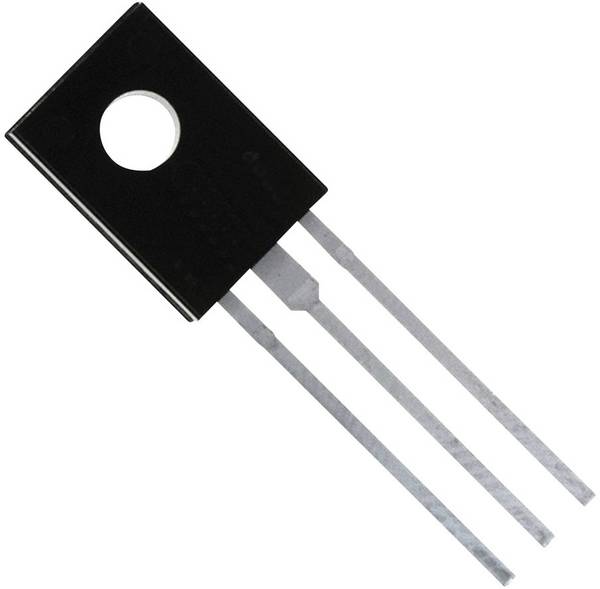

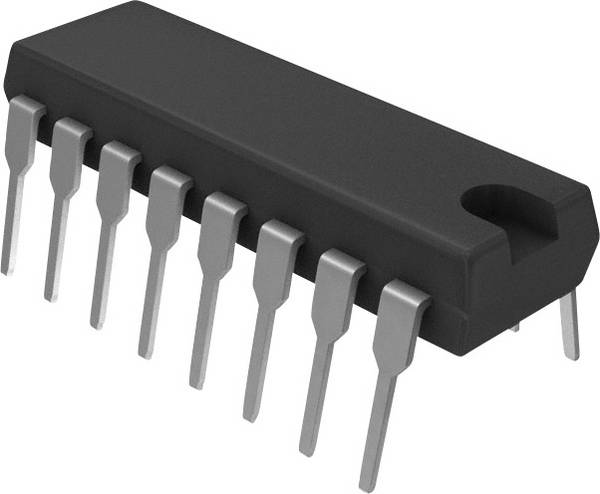

Tranzystory Darlingtona przełączają dwa normalne tranzystory bipolarne w jedną obudowie w celu połączenia przedwzmacniacza zarówno w przód, jak i w stronę obwodu głównego. Dzięki temu można osiągnąć znacznie wyższe wzmocnienie prądu, bez konieczności stosowania dodatkowego okablowania zewnętrznego.

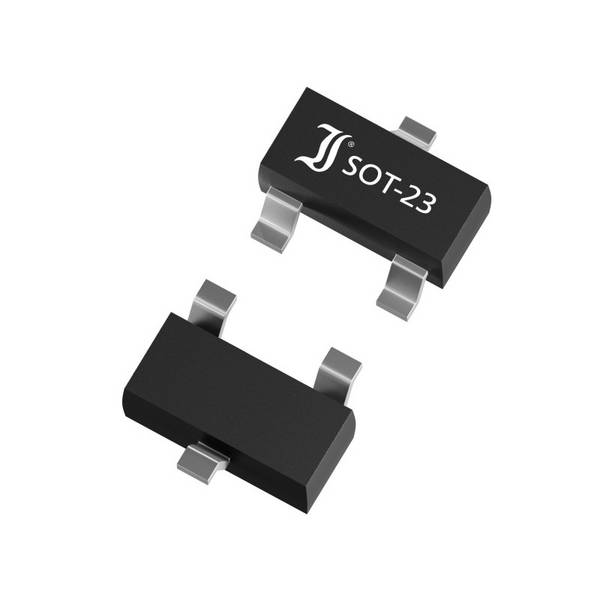

Tak zwane „tendencyjne tranzystory” integrują opornik polaryzacji w swojej obudowie. Oznacza to, że ustawiane jest zdefiniowane napięcie podstawowe, aby ustawić punkt pracy tranzystora w żądanym obszarze, np. do zastosowań audio i zmiennego napięcia.

Tranzystory HF zostały zoptymalizowane specjalnie do zastosowań o wysokiej częstotliwości. Mają one szczególnie małe zdolności produkcyjne z mocą wsteczną oraz szybkie czasy narastania i opadania.

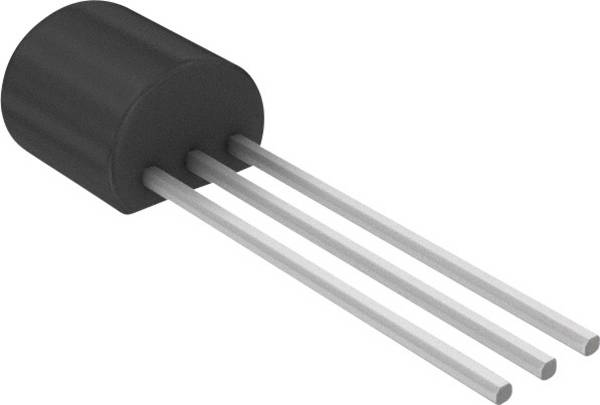

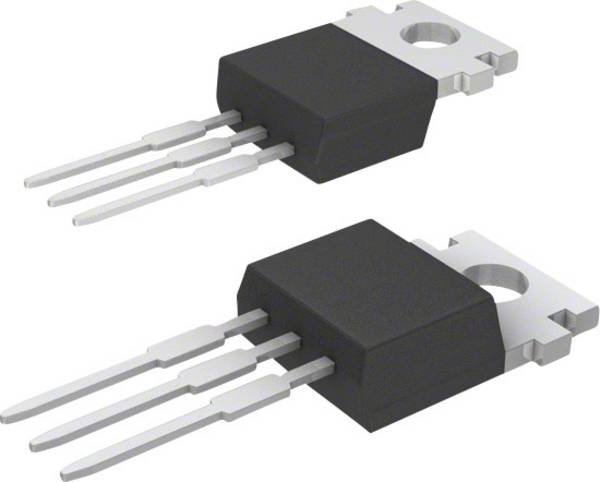

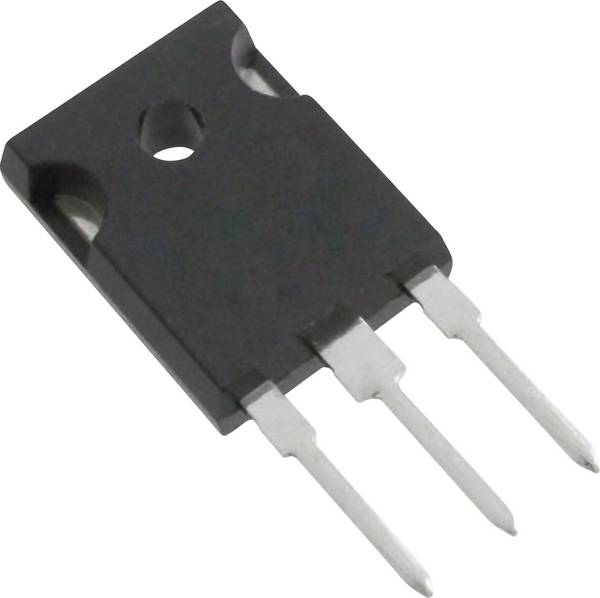

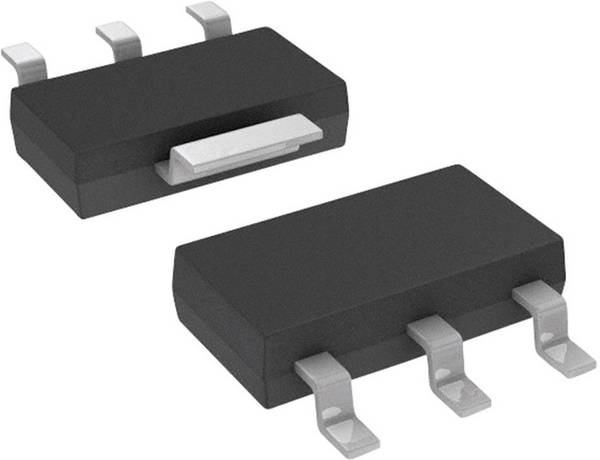

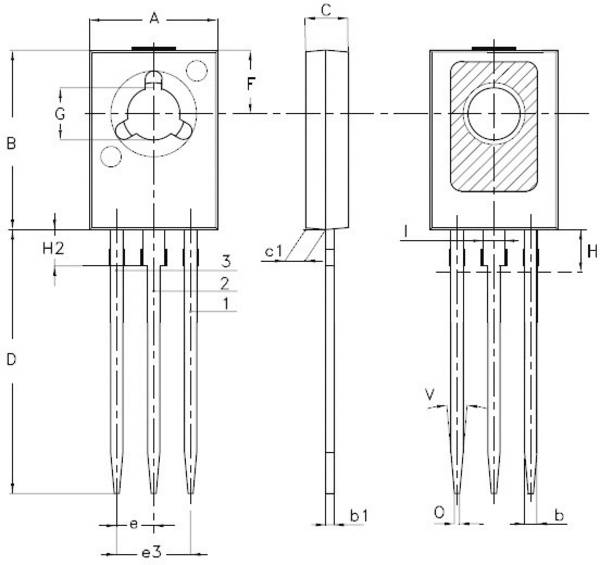

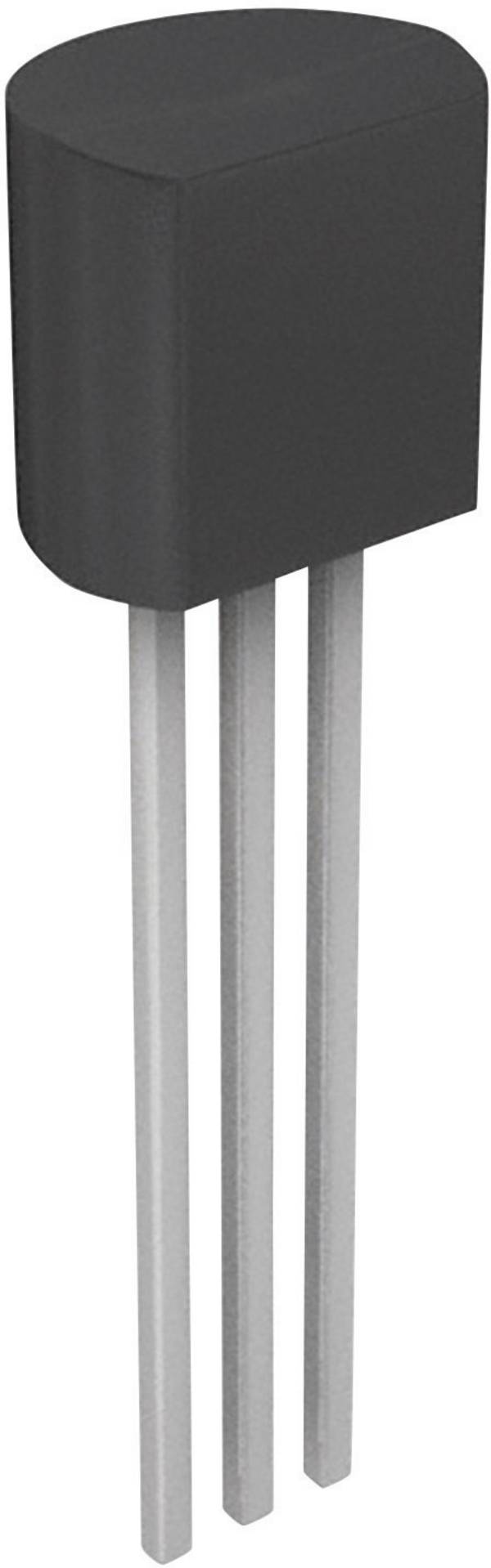

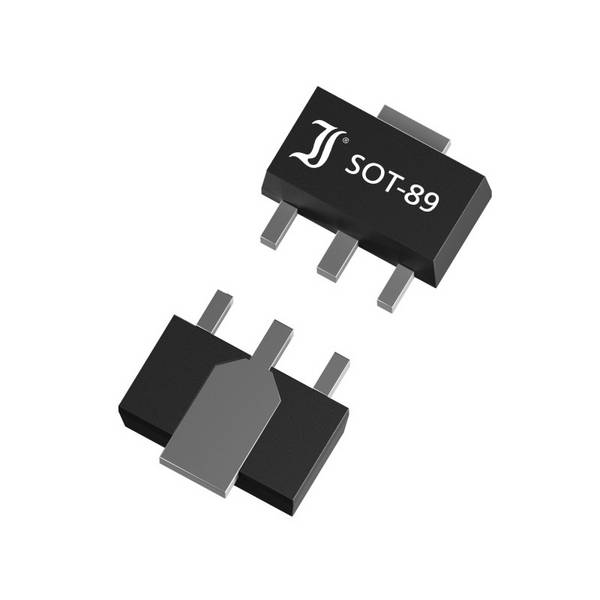

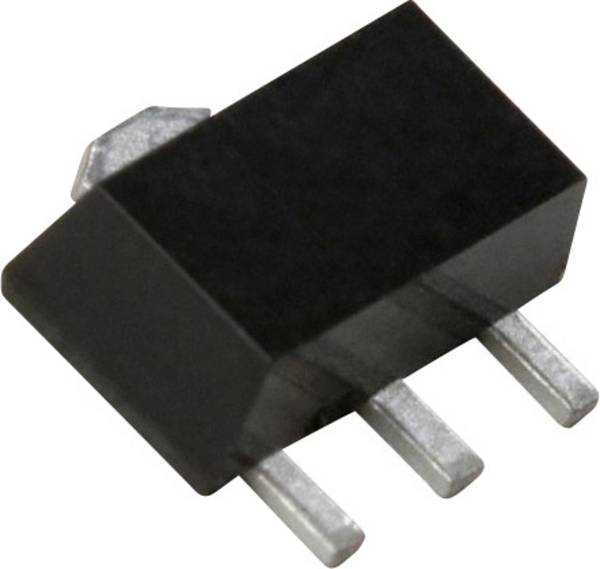

Tranzystory są oferowane w różnych kształtach obudowy; zarówno w technologii SMD, jak i w konwencjonalny montaż przewlekany (THT). Tranzystory o małej mocy są zazwyczaj połączone w obudowie z tworzywa sztucznego. Tranzystory mocy muszą być zwykle chłodzone, dlatego mają dobrze przewodową metalową obudowę lub metalową podstawę, która może być sprzężona z radiatorem lub powierzchnią chłodzącą.

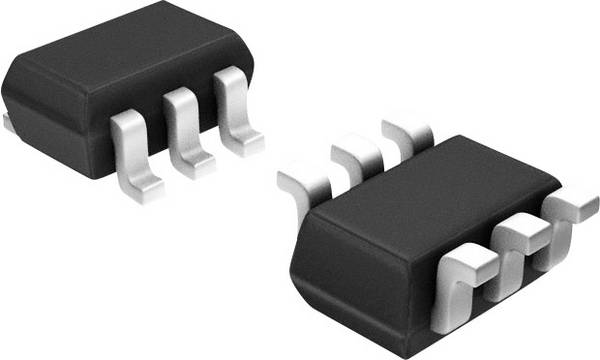

Tranzystory - posiadają od 2 do 7 tranzystorów pojedynczych. Zajmują mało miejsca i ułatwiają obsługę. Podobnie jak w przypadku wielu innych typów obudów, pasujące gniazda wtykowe są dostępne w firmie Conrad. Wymagana później wymiana może odbywać się bez lutowania.

Sparowane tranzystory, tak zwane „dopasowane pary”, łączą dwa identyczne tranzystory w jednej obudowie, których właściwości elektryczne są bardzo do siebie zbliżone.

Kryteria zakupu tranzystorów - co jest ważne?

Jeśli wymagane jest wysokie wzmocnienie prądu, tranzystory Darlington są odpowiednie. W wielu przypadkach można zrezygnować z oddzielnego wzmocnienia przed i po jego wzmocnieniu wraz z dodatkowymi koniecznymi elementami. Na przykład do zastosowań audio i wielokanałowych wzmacniaczy dostępne są tranzystory jako dopasowane pary. Te wybrane tranzystory wykazują niewielkie odchylenia między sobą i zapewniają najlepszą liniowość w pracy równoległej. Tranzystory HF nadają się szczególnie do zastosowania w wysokich częstotliwościach, ze względu na ich specjalne właściwości.

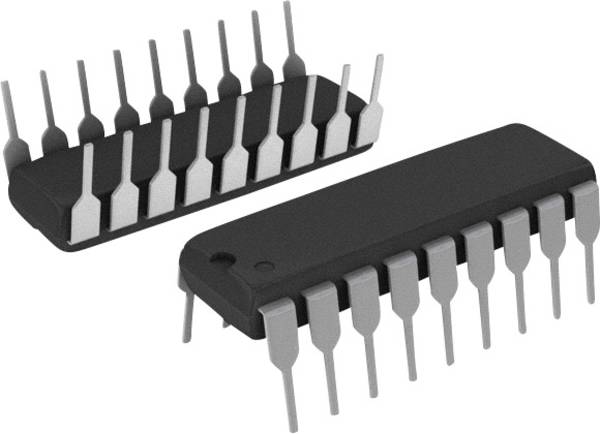

Układy tranzystorowe umożliwiają rozwój bardziej kompaktowych układów niż do użytku wyłącznie w tranzystorach pojedynczych. Stanowią one korzystne i zajmujące mało miejsca rozwiązanie, szczególnie w przypadku mniejszych pojemności, które ma również zalety w produkcji podczas montażu i lutowania.

W przypadku wszystkich typów i konstrukcji nie wolno mylić nazw NPN i PNP, ponieważ oba typy tranzystorów nie są wymienne. Współczynnik wzmocnienia tranzystora jest ważnym wskaźnikiem, który powinien być jak najdokładniej zgodny z zamierzonym zadaniem, podobnie jak szerokość pasma wzmocnienia musi być wystarczająca. Aby korzystać z tranzystora w bezpiecznym obszarze roboczym, do danych dostępnych jest karta danych wymagane informacje.

Efekt: W ten sposób kupujesz odpowiedni tranzystor

W przypadku nowych konstrukcji układów należy zawsze zwracać szczególną uwagę na odpowiednie wartości elektryczne zgodnie z arkuszem danych, aby wybrać najlepiej dopasowany model tranzystora do danego zadania. Odporność tranzystorów na granice niesie ze sobą korzyści pod względem niezawodności i długoterminowej niezawodności funkcjonalnej. Zastosowanie w bardziej wymagających warunkach otoczenia wymaga przestrzegania dopuszczalnego zakresu temperatury i wymaga ewentualnie wymaganego obniżenia wartości znamionowych w ciepłych warunkach. W takich przypadkach wybierz tranzystor z odpowiednimi rezerwami mocy.

Jeśli konieczna jest wymiana uszkodzonego tranzystora, należy w miarę możliwości korzystać z identycznego typu. Jeśli tranzystor ten nie jest już dostępny, dostępne są tabele porównawcze, za pomocą których można z reguły znaleźć elektrycznie kompatybilny tranzystor. Na uwagę zasługuje również konstrukcja obudowy: czy podziałka jest poprawna dla typów przewodowych, czy położenie i rozmiar padów lutowniczych dla tranzystorów SMD? Czy obudowa jest sama kompatybilna z dostępną przestrzenią i ewentualnymi ciałami chłodzącymi oraz otworami montażowymi?

Zwróć uwagę na wymagane oznakowanie i zgodność z wymaganymi normami. Tranzystory oferowane w sklepie Conrad wyróżniają się niezawodnością i trwałością i spełniają wysokie wymagania jakościowe.

FAQ - często zadawane pytania dotyczące tranzystorów

Co należy wziąć pod uwagę podczas obsługi i przetwarzania tranzystorów?

Jak większość elektronicznych komponentów półprzewodnikowych, tranzystory są zagrożone przez wyładowania elektrostatyczne. W celu uniknięcia uszkodzeń, wyjęcie z opakowania i wszystkie poniższe czynności obsługi i przetwarzania muszą być zgodne z odpowiednimi wytycznymi ESD. Ważne jest również przestrzeganie maksymalnej dopuszczalnej temperatury lutowania oraz czasu lutowania, aby zapobiec przegrzaniu.

Jakie maksymalne temperatury robocze są zadanych tranzystorów?

W dzisiejszych tranzystorach krzemowych, w zależności od typu, temperatura złącza od 150 do 200 <1 /> C nie może być przekroczona. Wyższe temperatury powodują natychmiastowe zniszczenie lub przyspieszenie starzenia się. Dopuszczalne wartości elektryczne podane w arkuszu danych odnoszą się zazwyczaj do pracy przy° temperaturze otoczenia 25 C. Wyższe temperatury otoczenia oznaczają obniżenie wartości znamionowych, dlatego odpowiednie wykresy znajdują się w karcie danych.

Czy tranzystory mogą na krótki czas zostać przeciążone elektrycznie?

Nawet krótka operacja powyżej podanych wartości napięcia jest niedozwolona. Nie wolno również przekraczać dopuszczalnego prądu ani maksymalnej straty mocy. Półprzewodniki i ich części
