Interesujące fakty na temat MOSFETÓW

Metal-Oxide-Semiconductor Field-Effect Transistor – w skrócie MOSFET – są zdecydowanie najczęściej stosowanymi tranzystorami w układach elektronicznych. Ich znacząca miniaturyzacja umożliwia ich masowe stosowanie w różnorodnych układach, w szczególności w pamięciach i mikroprocesorach. Na przykład nowoczesna pamięć DDR4 o pojemności 128 gigabajtów składa się z ponad 137 miliardów takich tranzystorów.

Dowiedz się, jak zbudowane są tranzystory MOSFET, jak działają i do jakich zastosowań się nadają.

  • Czym są tranzystory MOSFET?

  • Jak działają tranzystory MOSFET?

  • Przykłady zastosowań

  • FAQ – często zadawane pytania

MOSFETs in Speicherchips und Mikroprozessoren


Czym są tranzystory MOSFET?

MOSFET

Ich zdolność do zmiany przewodnictwa wraz z poziomem przyłożonego napięcia może być wykorzystywana do wzmacniania lub przełączania sygnałów elektronicznych.

Ostatecznie, unipolarny tranzystor MOSFET jest rezystorem, którym można sterować za pomocą napięcia. W porównaniu do tranzystora bipolarnego, nie wymaga on prawie żadnego prądu wejściowego do sterowania prądem obciążenia, co jest jedną z największych zalet tego komponentu..

Termin "Metal-Oxide-Semiconductor " (MOS) zazwyczaj odnosi się do metalowej płytki, izolacji tlenkowej i półprzewodnika, zwykle krzemu..

Jednak metal w MOSFET jest obecnie mylony, ponieważ materiałem bramki może być również warstwa polikrzemu (krzem polikrystaliczny).

Oprócz tlenku można również stosować różne materiały dielektryczne, aby uzyskać wydajne kanały przy niższych napięciach. Kondensator MOS jest również częścią tej struktury.

MOSFET

Tranzystory MOSFET są albo częścią zintegrowanych układów MOS, albo elementami dyskretnymi. Możliwe jest też stosowanie wersji z jedną lub wieloma bramkami.

Jako że wszystkie one odpowiadają półprzewodnikom typu p lub n, komplementarne pary mogą być produkowane dla obwodów o bardzo niskim zużyciu energii.

Tranzystory MOSFET są produkowane w dwóch wariantach: jako "normalnie przewodzące" - tzw. typ deplecyjny - oraz jako normalnie blokujące - typ wzmacniający.

Wspólne dla wszystkich typów są trzy połączenia "S" dla źródła, "D" dla ścieżki i "G" dla bramki, odpowiadające źródłu, ścieżce i połączeniu sterującemu.



Jak działają tranzystory MOSFET?

MOSFET

MOSFET opiera się na kontroli koncentracji nośników ładunku za pomocą kondensatora MOS pomiędzy elektrodami substratu a bramką. Bramka znajduje się na górnej stronie substratu i jest izolowana od wszystkich innych obszarów elementu przez warstwę dielektryczną, na przykład przez dwutlenek krzemu. Gdy do izolacji używa się innych materiałów dielektrycznych niż tlenki, mówi się o tranzystorze polowym metal-izolator-półprzewodnik, skrótowo MISFET. Używana jest również powszechnie akceptowana skrótowa nazwa IGFET dla tranzystora polowego z izolowaną bramką, która obowiązuje dla wszystkich typów.

W porównaniu do czystego kondensatora MOS, MOSFET zawiera dwa dodatkowe połączenia źródła i drenu, z których każde jest przyłączone do obszarów o wysokiej domieszce, oddzielonych obszarem podłoża. Obszary te mogą być typu p lub typu n. Źródło i dren są silnie domieszkowane i są oznaczone w zapisie znakiem "+" po typie domieszkowania.

MOSFETs

Jeśli IGFET jest kanałem typu n, obszary domieszkowania źródła i drenu są obszarami typu "n+", a podłoże jest obszarem typu "p".

W kanale typu p, obszary domieszkowania źródła i drenu są regionami typu "p+", a podłoże jest regionem typu "n". Złącze źródła jest tak nazywane, ponieważ stanowi źródło nośników ładunku, które przepływają przez kanał. Podobnie, dren jest punktem, w którym nośniki ładunku opuszczają kanał.

Po przyłożeniu ujemnego napięcia bramka-źródło, na powierzchni podłoża typu n tworzony jest kanał typu p, analogiczny do kanału typu n, ale z przeciwnymi polaryzacjami ładunków i napięć.

Jeśli napięcie jest niższe niż napięcie progowe, kanał znika i tylko niewielki prąd podprogowy może przepływać między drenem a źródłem.



Przykłady zastosowań

  • Bezpośrednią konsekwencją funkcji IGFET jest jego wykorzystanie jako przełącznika. Typ n-kanałowy może działać jako obwód przełączający, jeśli pracuje w zakresie blokowania i nasycenia. Jeśli napięcie na wyjściu jest dodatnie, element włącza się i tworzy niejako zwarcie. Napięcie wyjściowe wynosi wtedy prawie zero. Gdy napięcie na wyjściu jest wyłączone, element wyłącza się, a napięcie wyjściowe jest równe napięciu zasilania.

    IGFET nadają się również do zastosowań związanych ze sterowaniem silnikami, jeśli proces przełączania jest kontrolowany przez półmostkowy obwód sterujący z dwoma IGFET lub przez pełny mostkowy obwód sterujący z czterema IGFET. W tym przypadku ruch silników prądu stałego lub bezszczotkowych silników krokowych można kontrolować za pomocą odpowiednich mocy, np. poprzez modulację szerokości impulsu.

  • IGFET typu n-kanałowego są w stanie wyłączenia, gdy nie występuje napięcie bramka-źródło. Kiedy jednak są one polaryzowane odpowiednim dodatnim napięciem, zaczynają przewodzić, powodując przepływ prądu na wyjściu. Prąd ten wzrasta wraz ze wzrostem napięcia polaryzacji, co z kolei prowadzi do wzrostu napięcia wyjściowego. Dlatego też IGFET służą jako wzmacniacze, np. w zastosowaniach o wysokiej częstotliwości i w systemach dźwiękowych.

  • Zachowanie przełączania IGFETów można wykorzystać do budowy obwodów przerywających. Tutaj napięcie stałe jest przekształcane na napięcie przemienne o tym samym poziomie amplitudy, poprzez wstępne naładowanie IGFETu kwadratową formą fali napięciowej między jego bramką a źródłem. To prowadzi do naprzemiennych cykli w obszarze zaporowym i nasycenia.

  • Elementy typu zubożonego są stosowane w liniowych obwodach stabilizatorów napięcia jako tranzystory przewodzące. W tym przypadku napięcie źródła podąża za napięciem bramki pomniejszone o napięcie bramka-źródło (VGS). Ponadto, VGS wzrasta wraz ze wzrostem prądu drenu. Przy stałym napięciu bramki, napięcie źródła spada, gdy prąd obciążenia rośnie.

    Zubożone tranzystory IGFET nadają się do projektowania zasilaczy impulsowych, które działają w warunkach dużych wahań napięcia. Są one również wykorzystywane w projektowaniu napędów o zmiennej częstotliwości i obwodów generatora rampy napięcia. Ze względu na ich zdolność do zachowywania się jak rezystory sterowane napięciem, są one często używane jako potencjometry. Tranzystory MOSFET mogą być również stosowane w źródłach prądu stałego, a w połączeniu ze wzmacniaczami operacyjnymi nadają się do konfigurowania obwodów monitorowania prądu. Są one również używane jako miksery lub oscylatory w systemach radiowych i sprawdziły się w sterowaniu sieciami wysokoprądowymi i wysokonapięciowymi bez pobierania prądu lub mocy z obwodu sterującego. Ich wysoka impedancja wejściowa i szybkie prędkości przełączania predestynują je również jako komponenty w elektronice cyfrowej i mikroprocesorach.



FAQ – często zadawane pytania

W jakich formach obudowy i do jakich typów montażu dostępne są tranzystory IGFET?

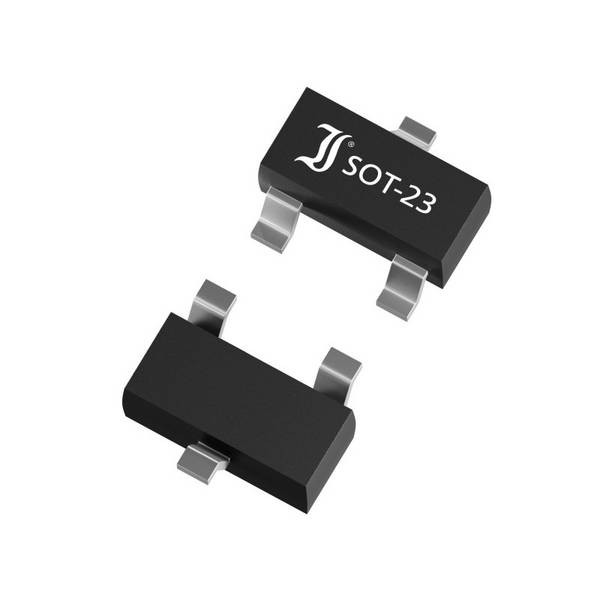

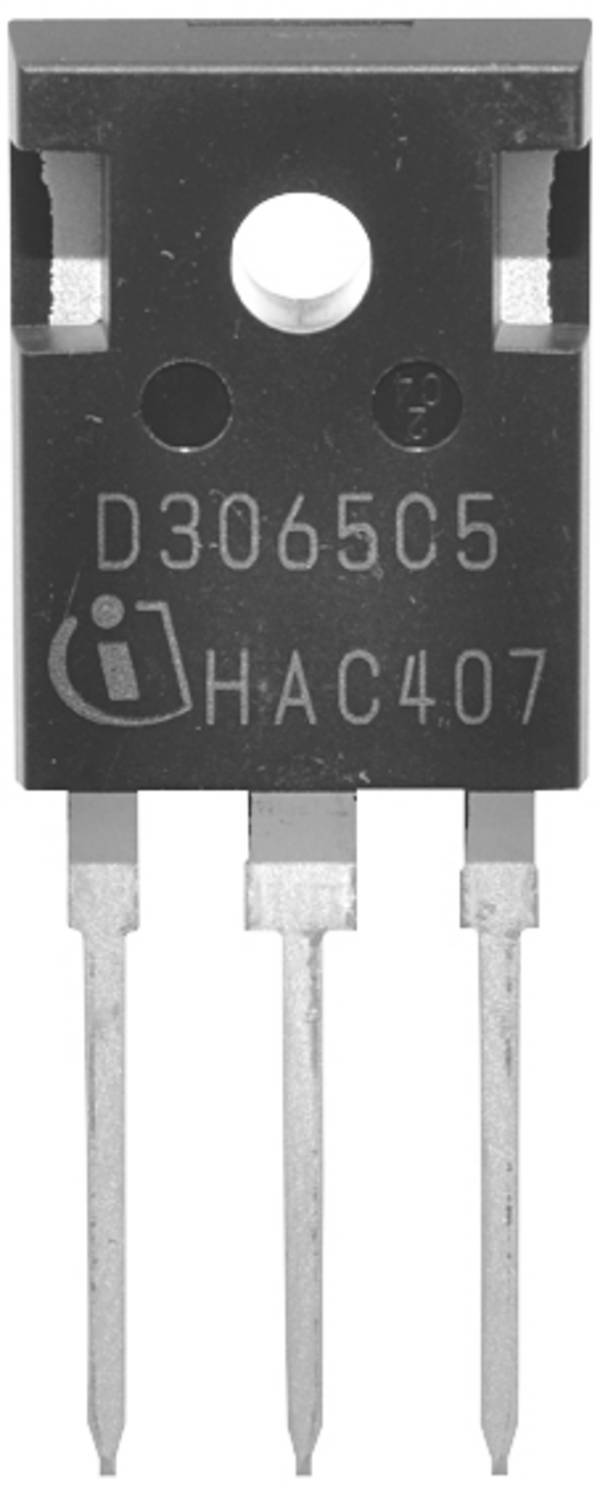

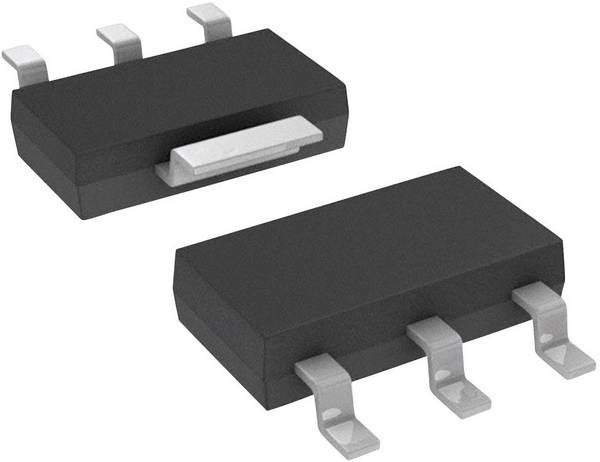

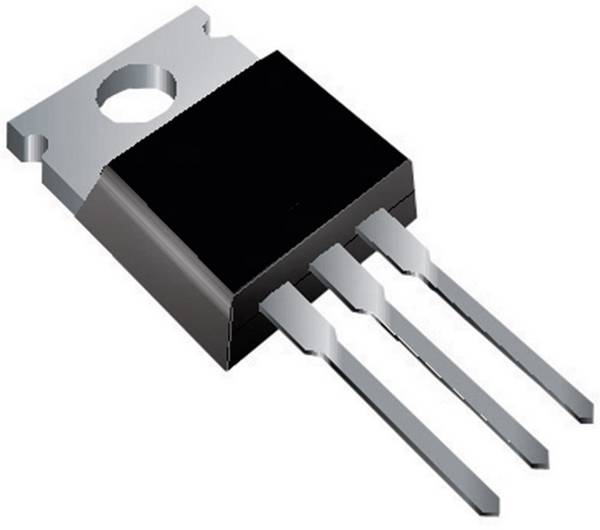

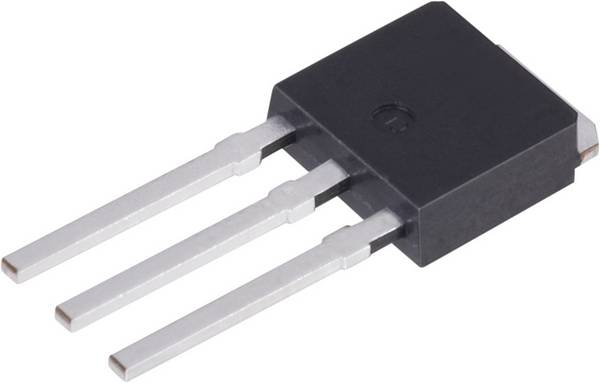

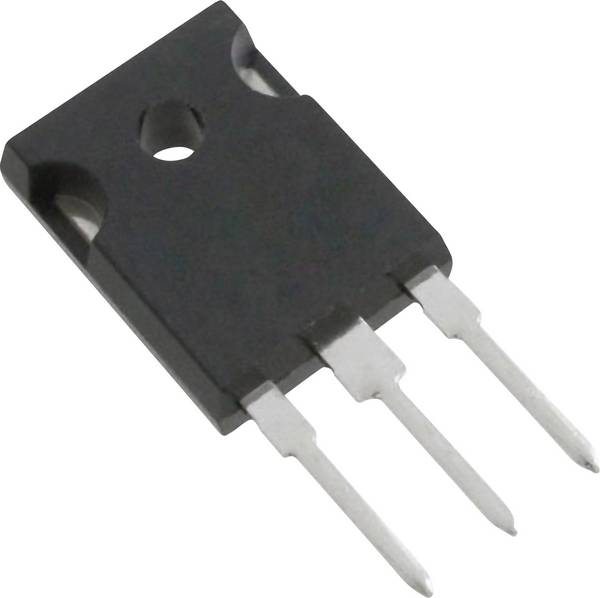

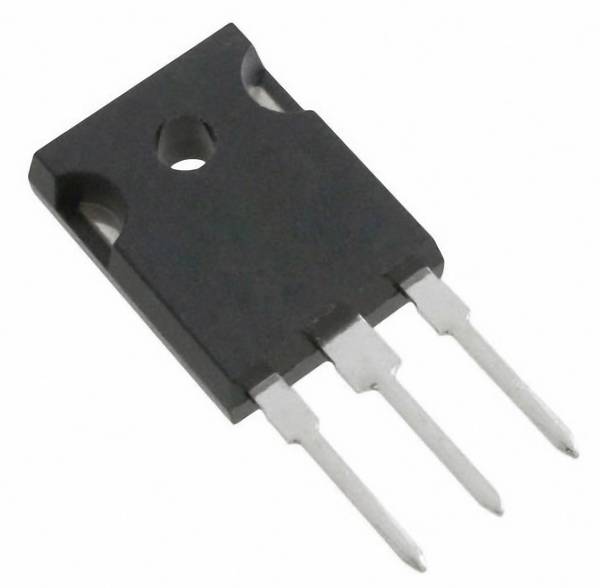

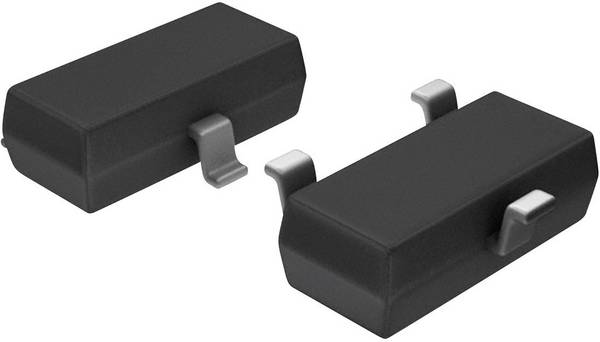

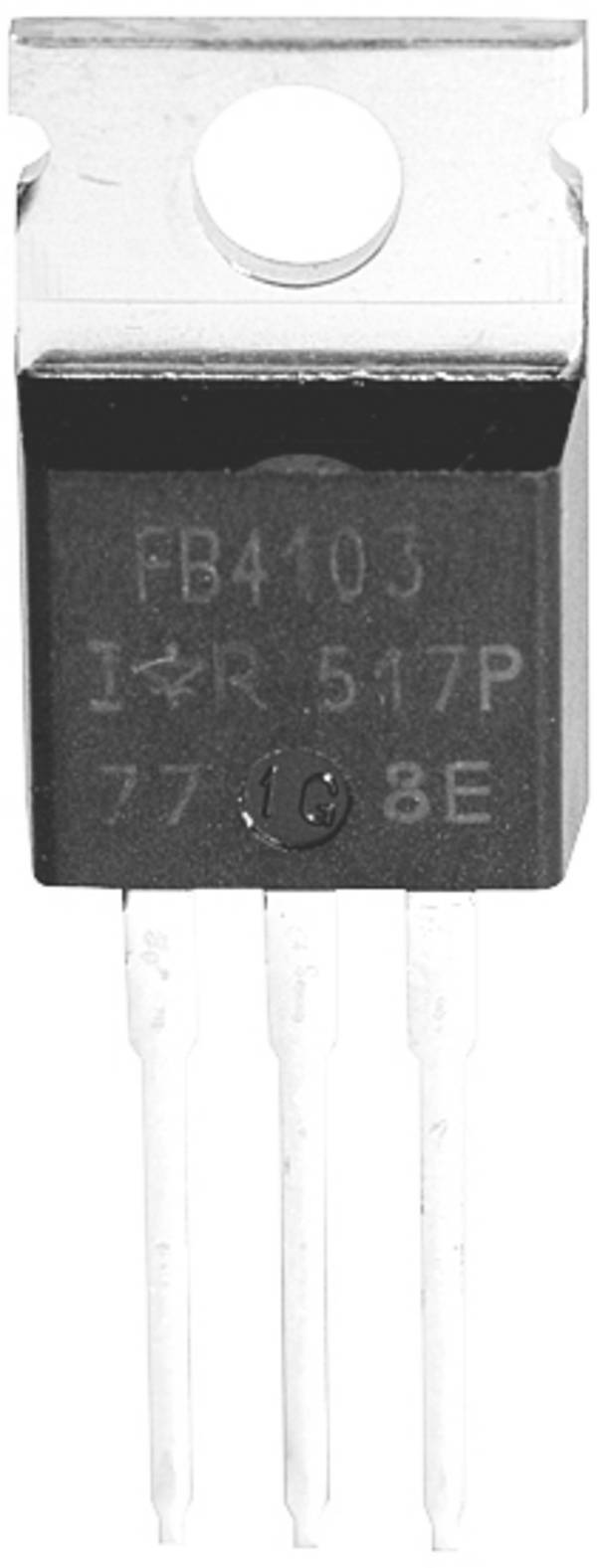

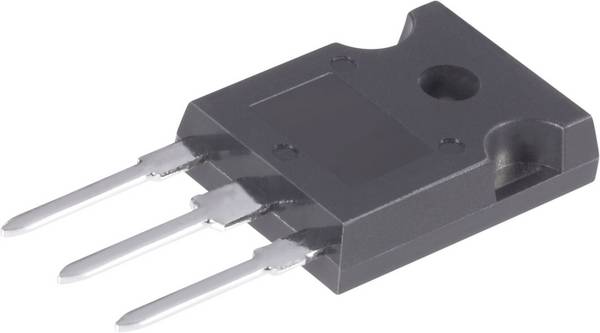

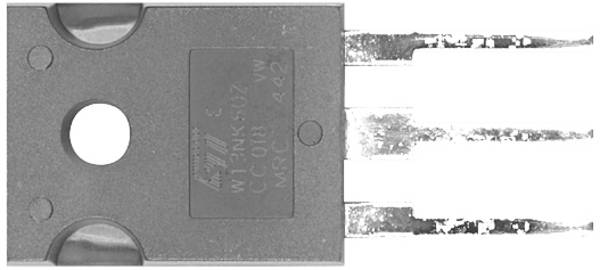

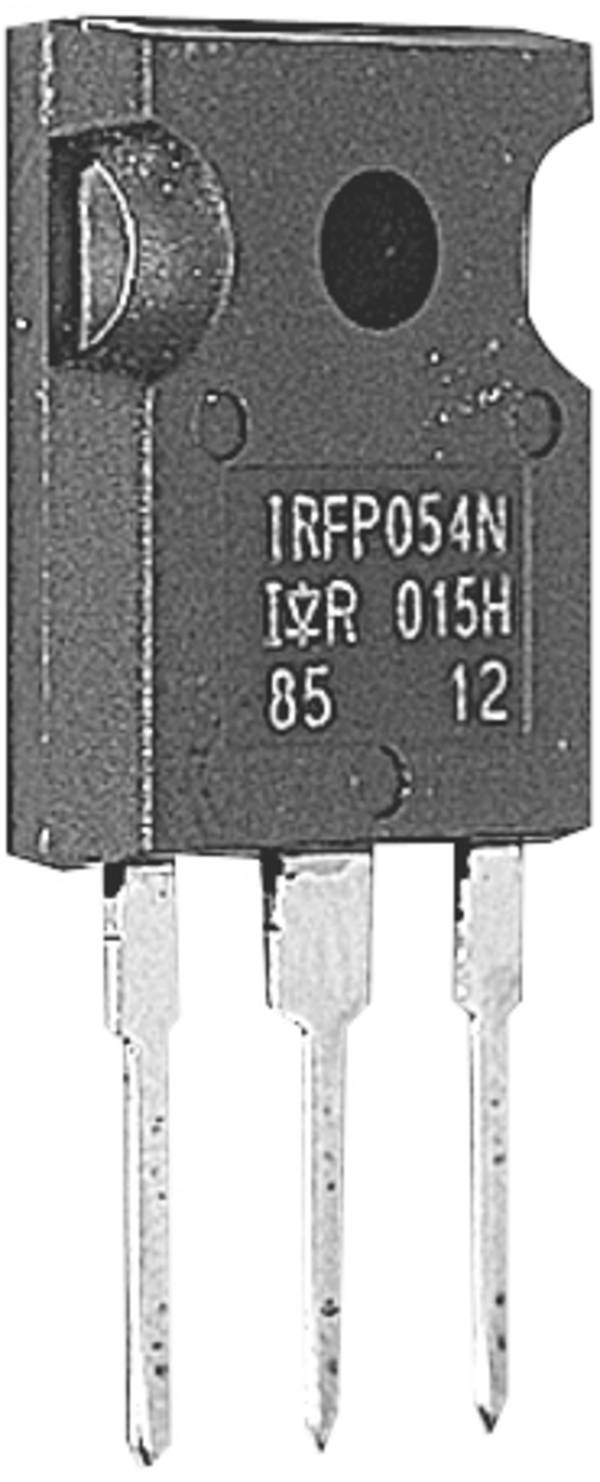

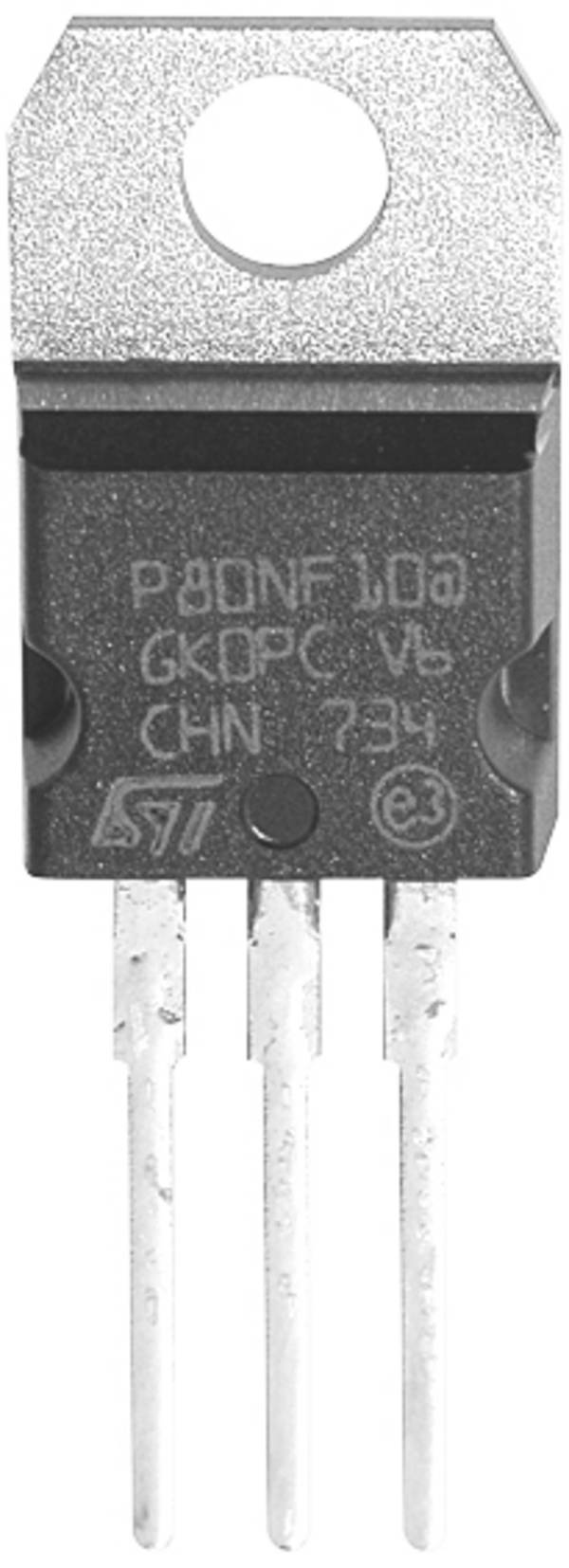

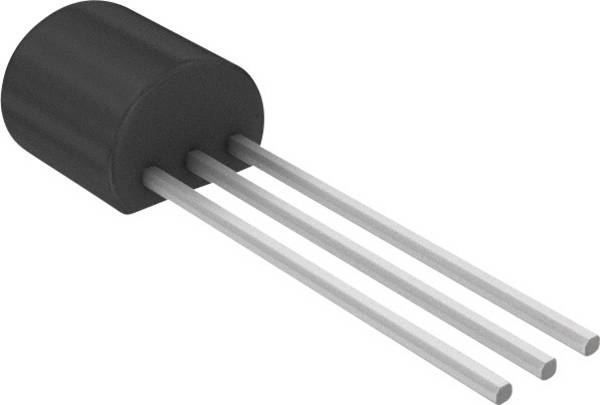

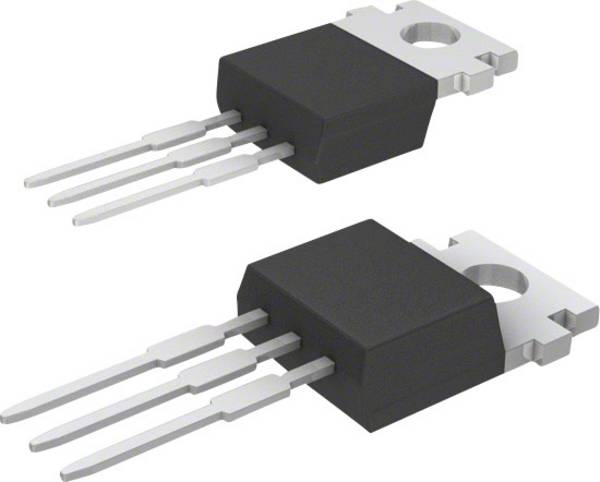

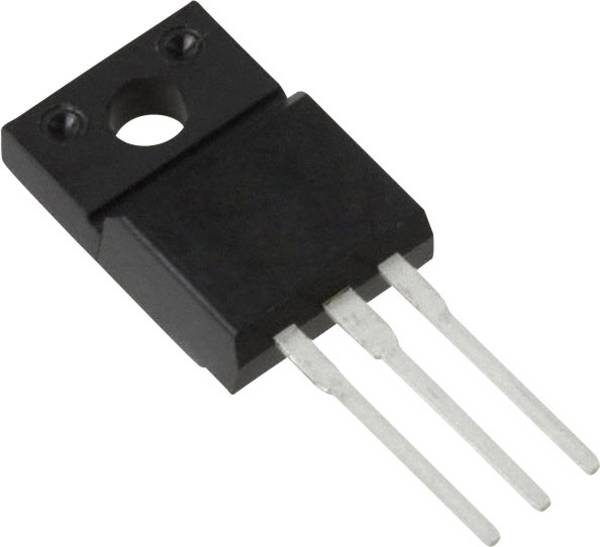

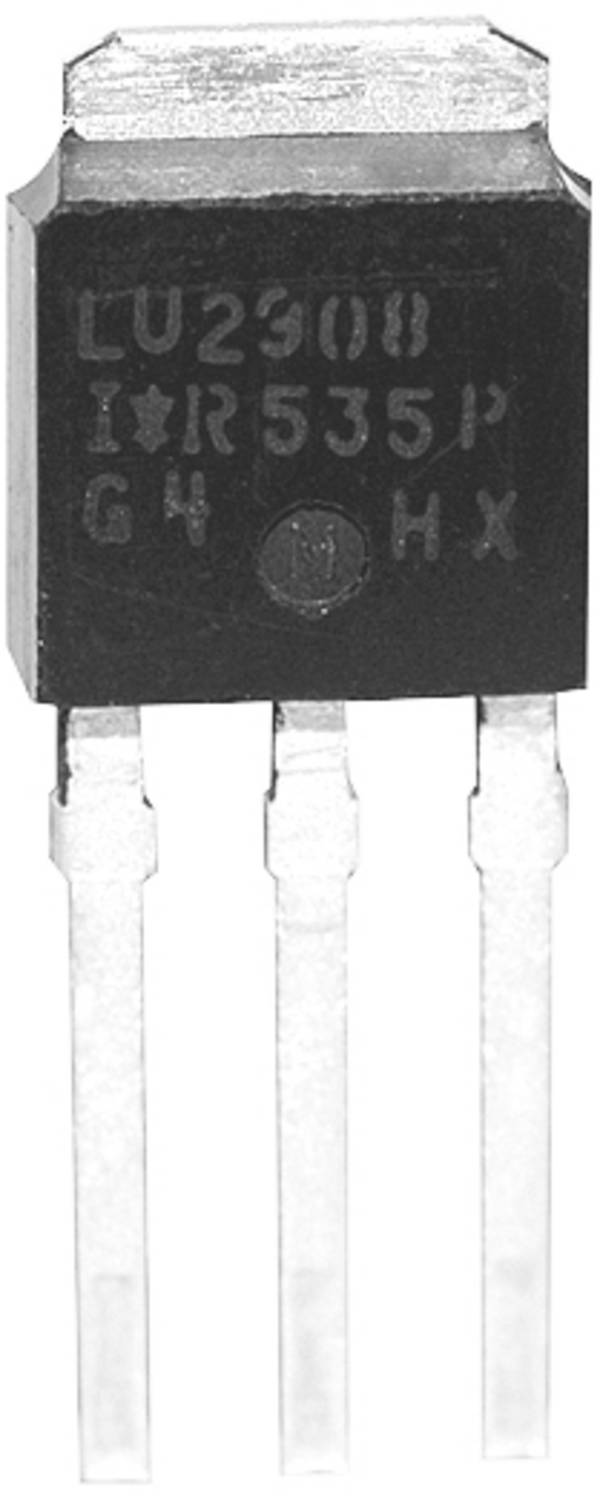

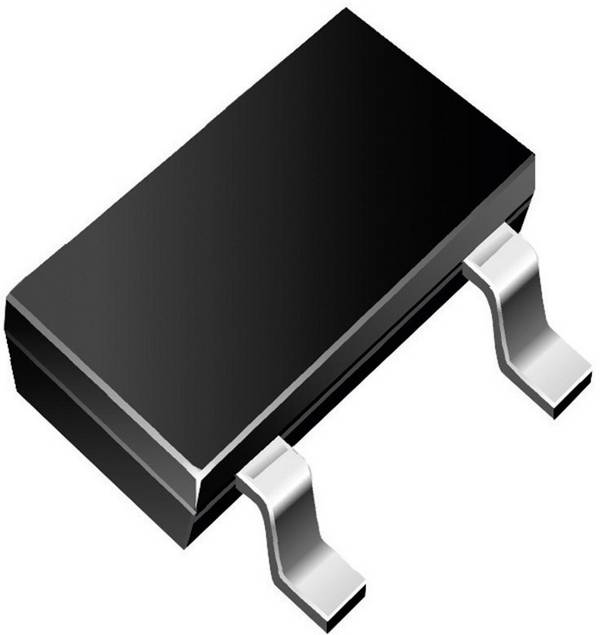

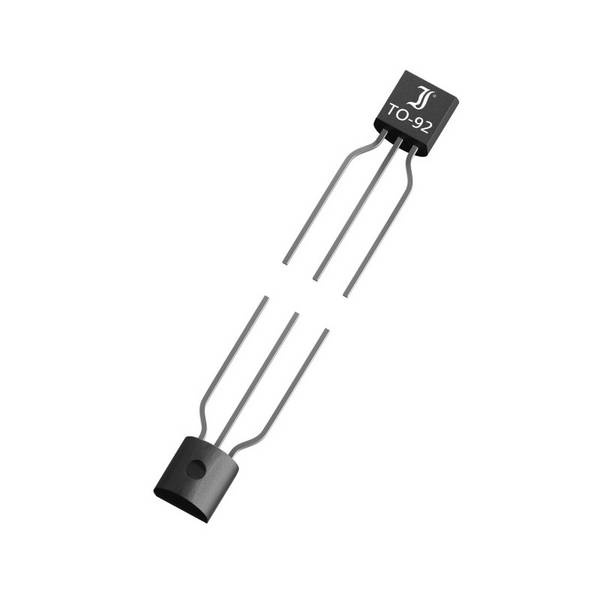

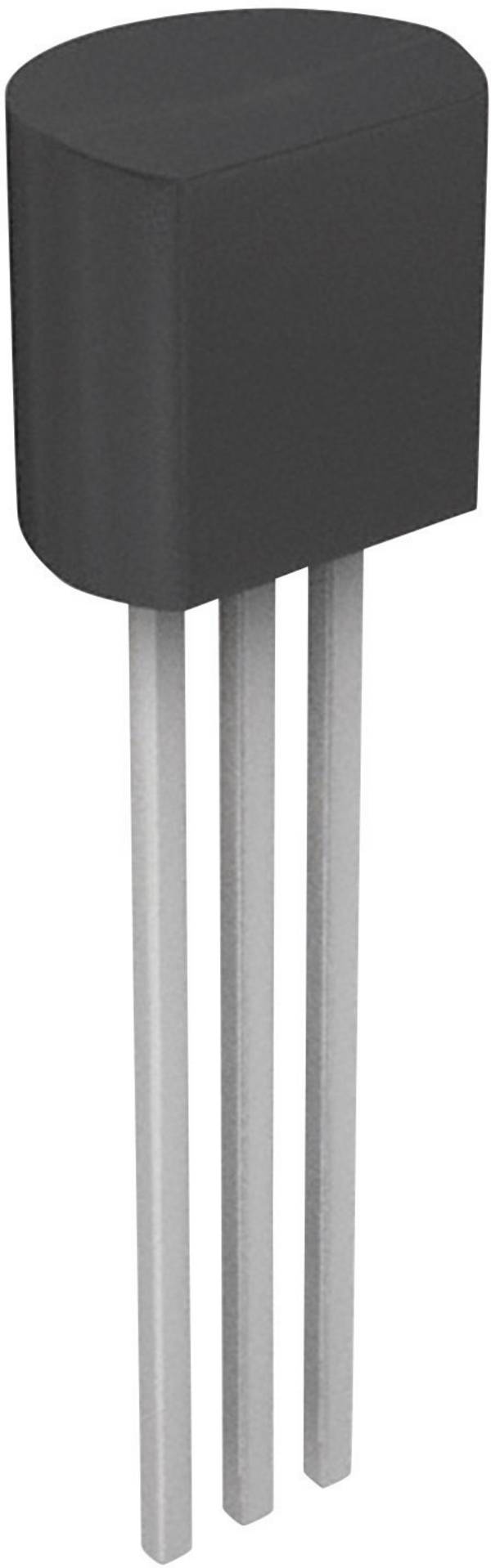

Komponenty te są dostępne zarówno z połączeniami lutowanymi, jak i do montażu SMD bezpośrednio na płytce drukowanej. Niektóre typy mają otwory przelotowe na śruby i mocowanie radiatorów.


Jaki jest maksymalny zakres temperatur dla tranzystorów MOSFET?

Typowe wartości maksymalne wahają się od 125 do 225 stopni Celsjusza


Jaka jest różnica między tranzystorem a tranzystorem unipolarnym?

Oba należą do grupy tranzystorów i mogą być wykorzystywane jako przełączniki lub wzmacniacze. W przeciwieństwie do samych tranzystorów, te z efektem działania pola funkcjonują z napięciem sterującym lub polem elektrycznym; prąd sterujący  nie płynie. Ponadto tranzystory unipolarnemogą być również wykorzystywane do wzmacniania prądu przemiennego, co nie jest możliwe w przypadku tranzystorów bipolarnych.
