Wszystko, co warto wiedzieć o złączach okrągłych
Połączenia kablowe z okrągłymi wtyczkami i okrągłymi gniazdami są spotykane zarówno w gospodarstwach domowych, jak i w handlu i przemyśle. Są one częścią standardowego repertuaru połączeń elektrycznych i elektronicznych i przesyłają zarówno sygnały, jak i moc. W naszym przewodniku informujemy o typowych cechach okrągłych złączy, przedstawiamy ich rodzaje i konstrukcje oraz udzielamy wskazówek dotyczących zakupów.

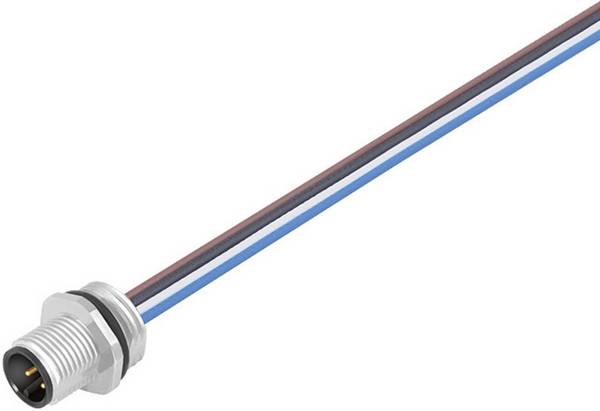

Złącza służą do łączenia lub rozłączania kabli. Specjalne oznaczenie "okrągły" odnosi się tutaj do podstawowej konstrukcji zewnętrznej złączek.

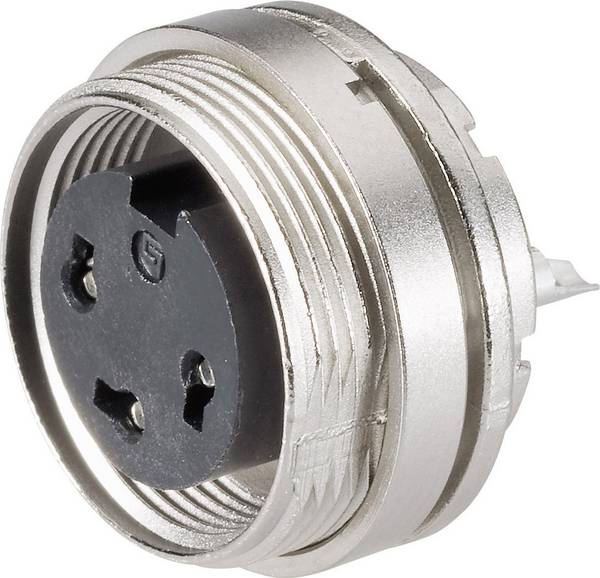

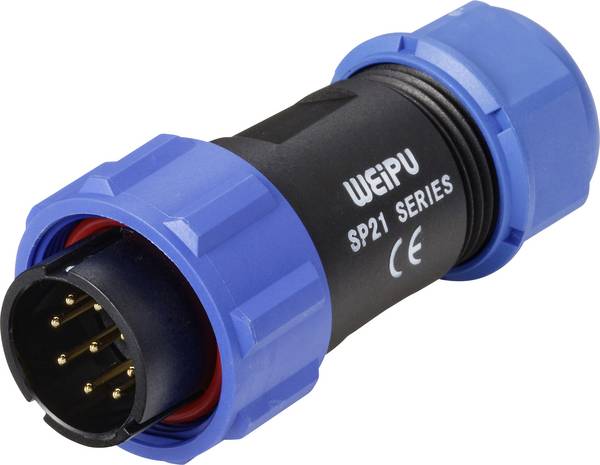

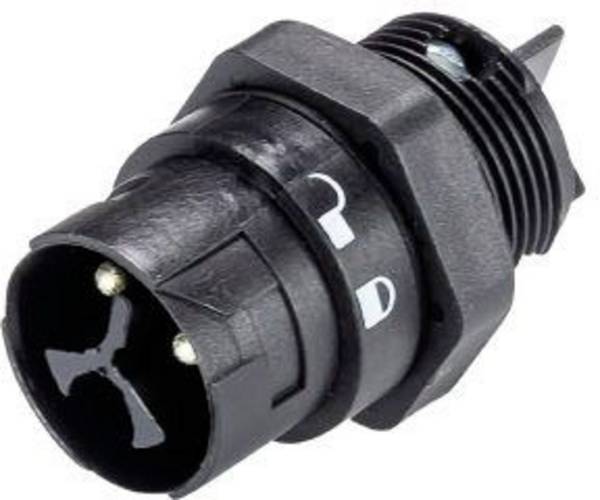

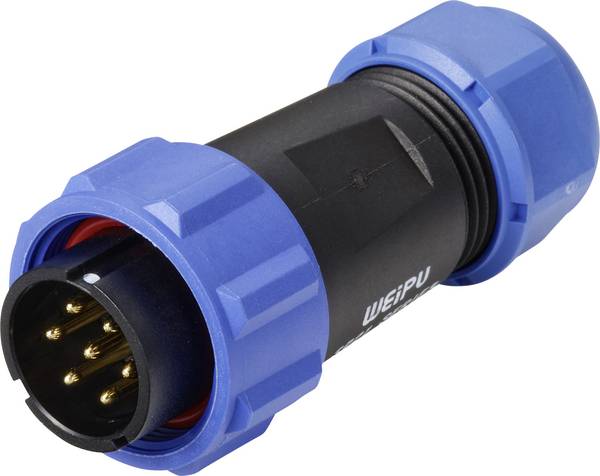

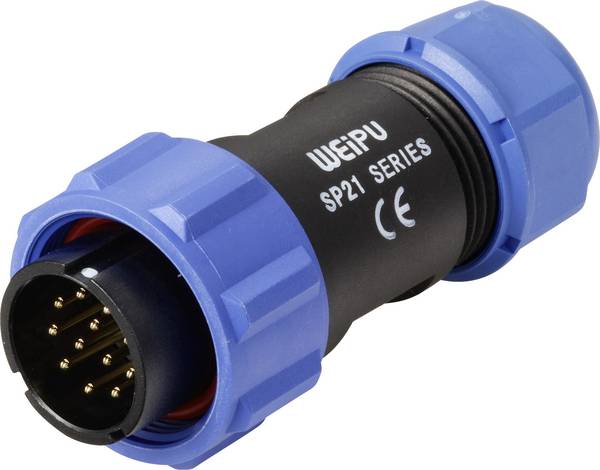

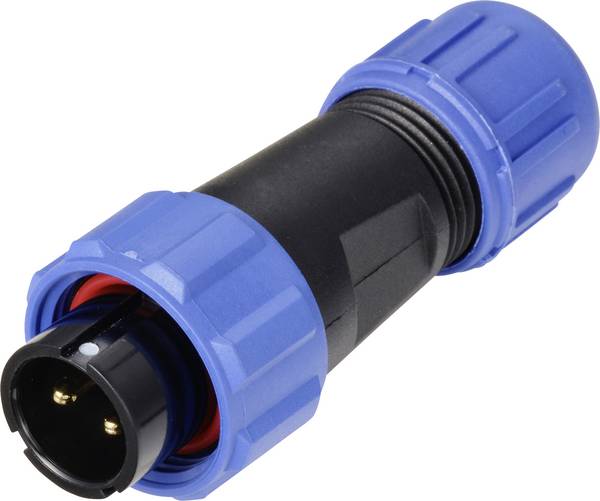

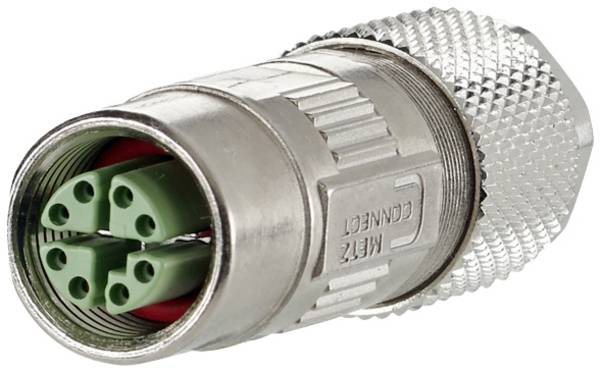

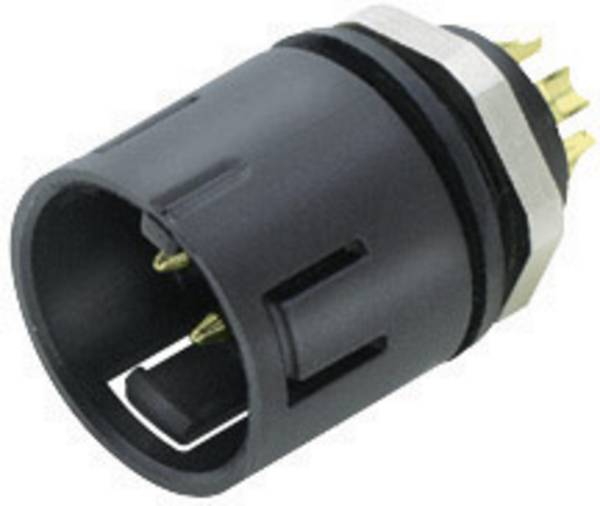

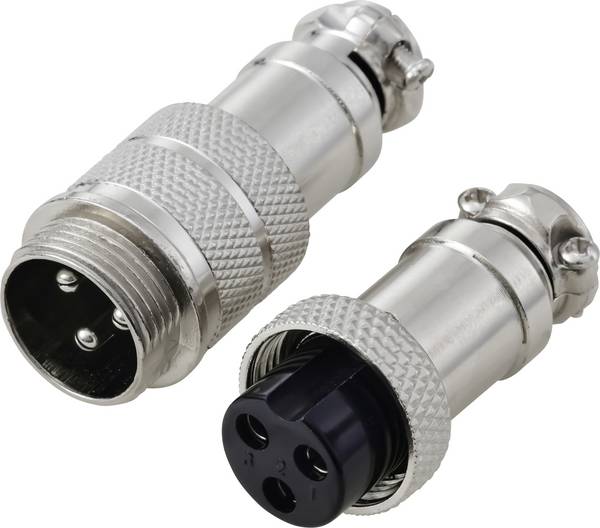

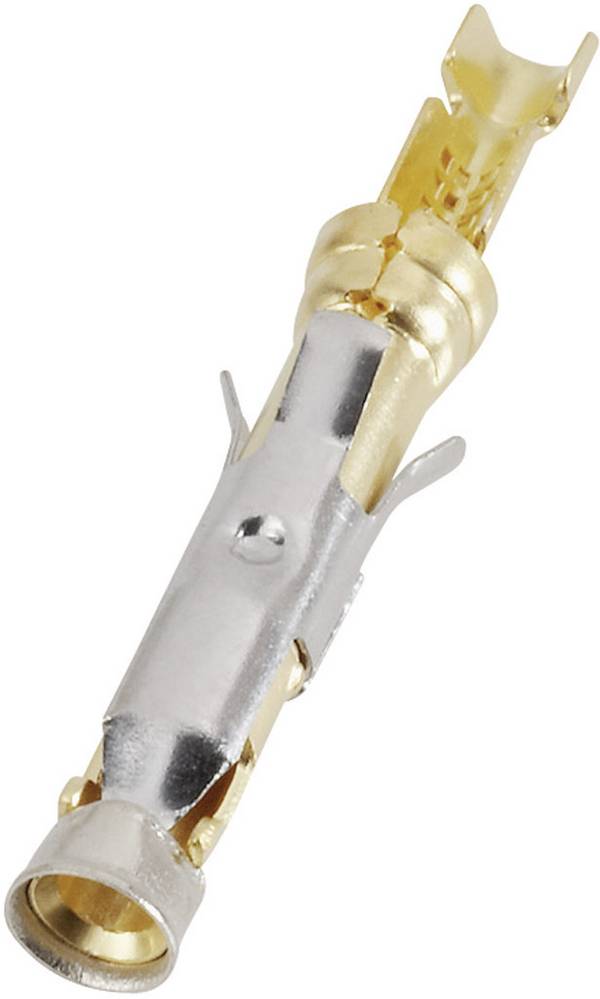

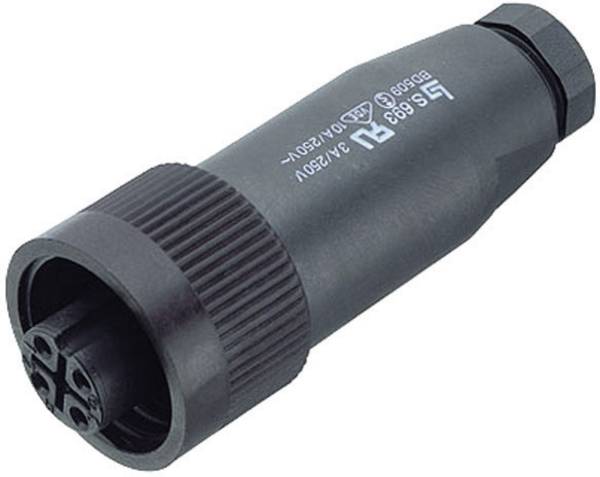

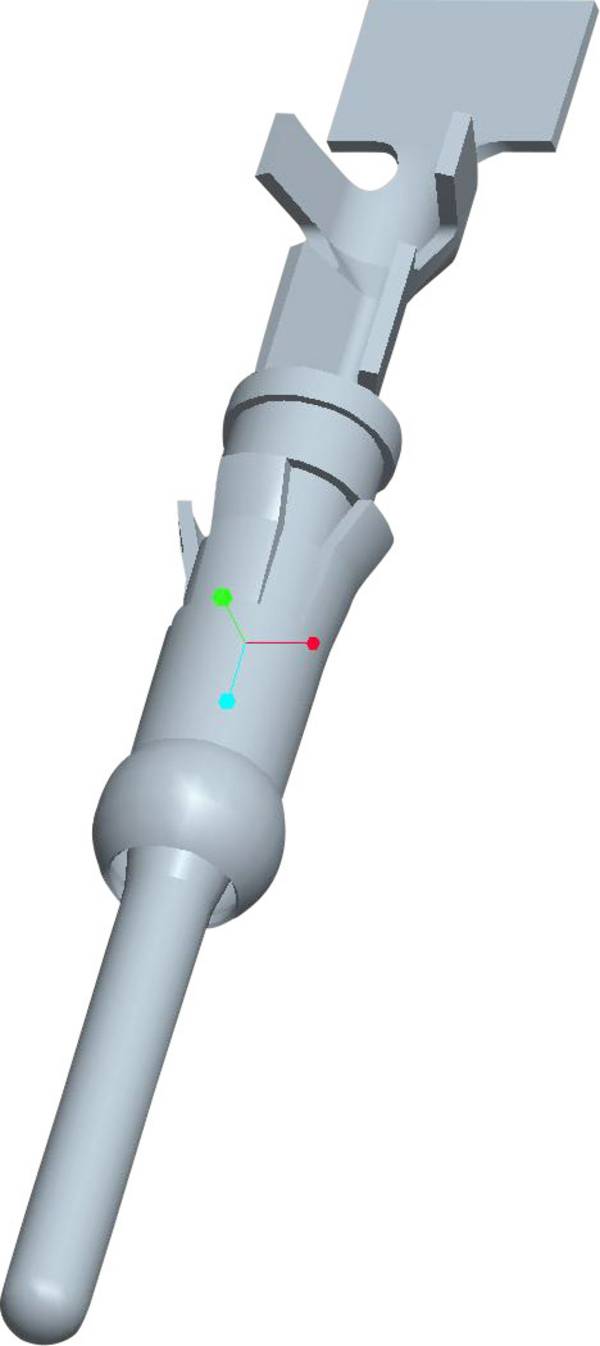

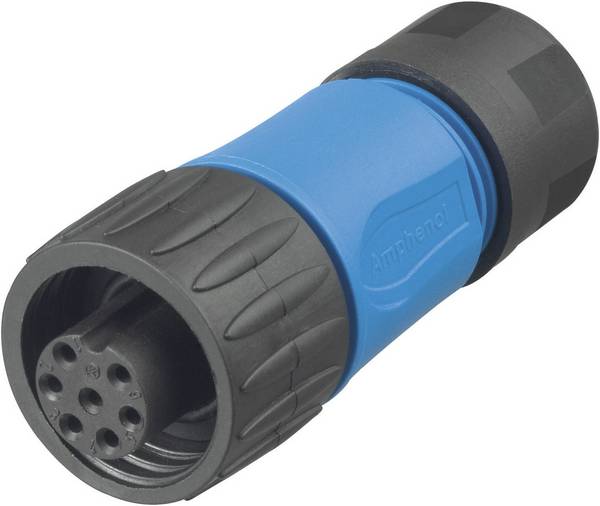

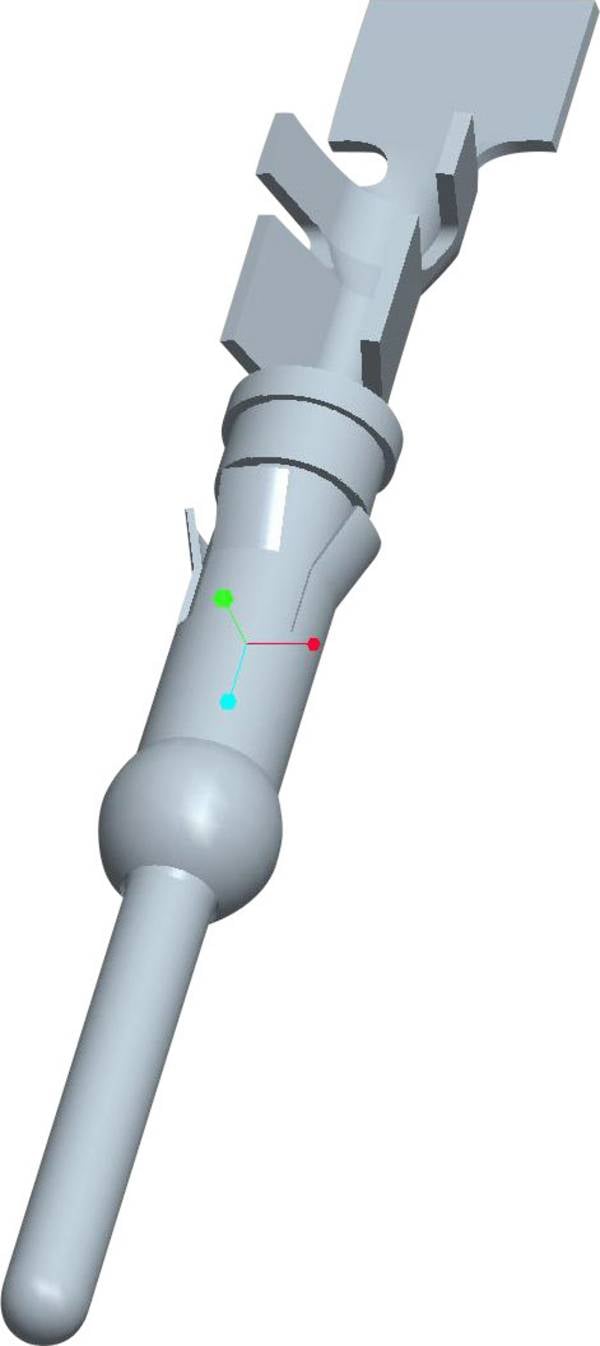

Łączniki składają się z otaczającej je obudowy wykonanej z metalu lub tworzywa sztucznego, w której znajdują się elementy łączące w medium izolacyjnym. Elementy łączące są zaprojektowane po stronie, która ma być połączona, tak aby można było w nich umieścić odpowiednik łącznika okrągłego. Na tylnej stronie znajdują się przyłącza dla przewodów do przykręcenia, przylutowania lub zaciśnięcia. Istnieją również konstrukcje z lutowanymi pinami do montażu na płytce drukowanej. Przekrój styków i gniazd oraz materiał, z którego są wykonane, różnią się w zależności od zastosowania i niezbędnej stabilności.
Połączenia siłowe dla złączy okrągłych

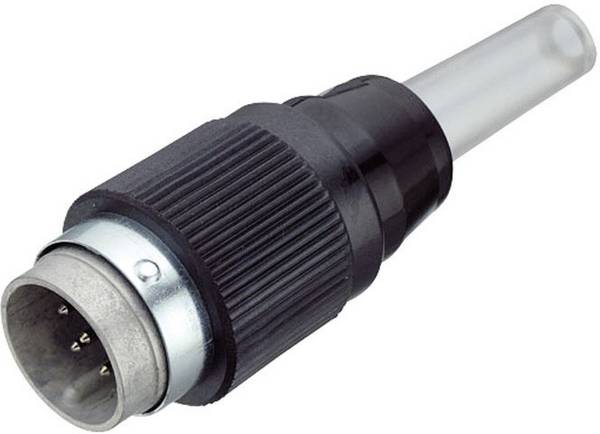

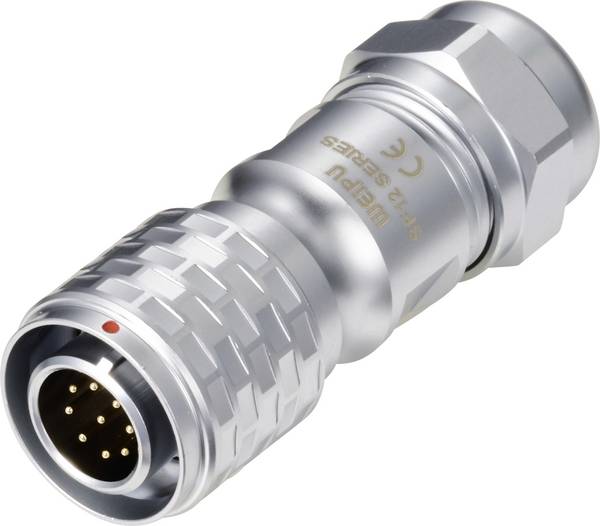

Łączone części są projektowane za pomocą specjalnie ukształtowanych wzorów tak, że można je połączyć ze sobą tylko za pomocą dokładnie pasujących części. Dodatkowo w celu zabezpieczenia połączeń przed przypadkowym poluzowaniem stosuje się połączenia śrubowe, elementy zatrzaskowe ze sprężynami lub zamki bagnetowe, które są blokowane siłą. Mechaniczne naprężenia ciągłe występują np. jako drgania w pojazdach, narzędziach czy urządzeniach domowych. Wiele złączy jest wyposażonych w odciążenia, które utrzymują mechaniczne naprężenia rozciągające z dala od rzeczywistych styków elektrycznych, na przykład w kablach mikrofonowych.
Różne normy dla złączy okrągłych
Na świecie istnieje wiele znormalizowanych złączy. Rozróżnia się kształty geometryczne wtyczek, gniazd, łączników. Ponadto istnieją normy dotyczące sygnału elektrycznego, który jest przesyłany przez kable i złącza. Niezależnie od właściwego połączenia wtykowego wokół niego mogą znajdować się dalsze elementy mocujące, takie jak kołnierze, kątowniki, połączenia śrubowe z rowkami lub bez. Zapewnia to bezpieczne mocowanie przy otworach obudowy. Łączniki okrągłe mocowane do obudów są zabezpieczone przed obrotem za pomocą rowków, płaskowników, niektórych z gwintem śrubowym oraz za pomocą kołnierzy do przykręcania.

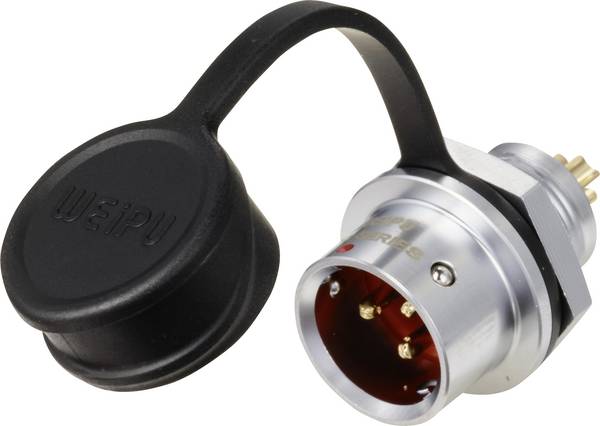

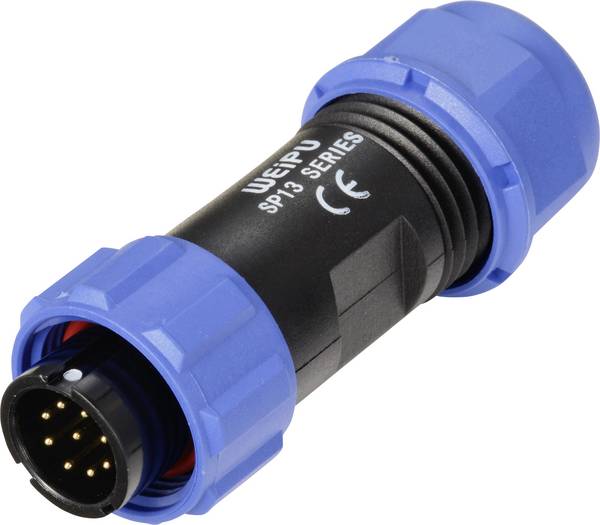

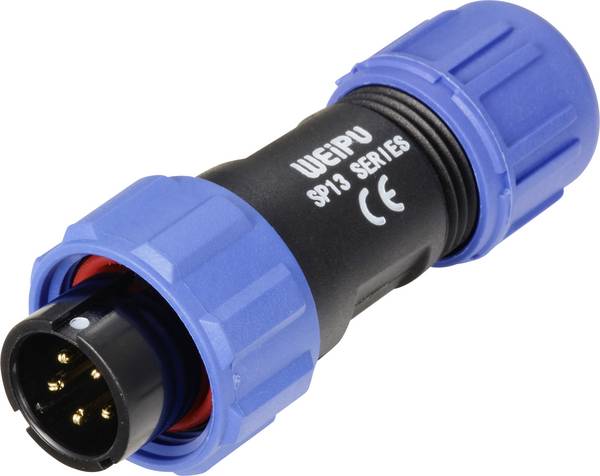

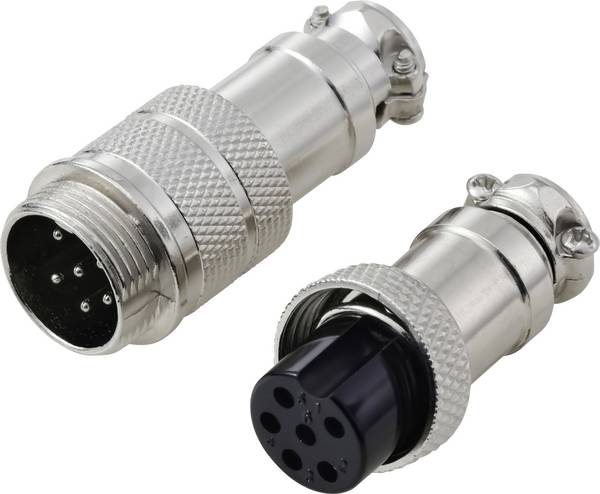

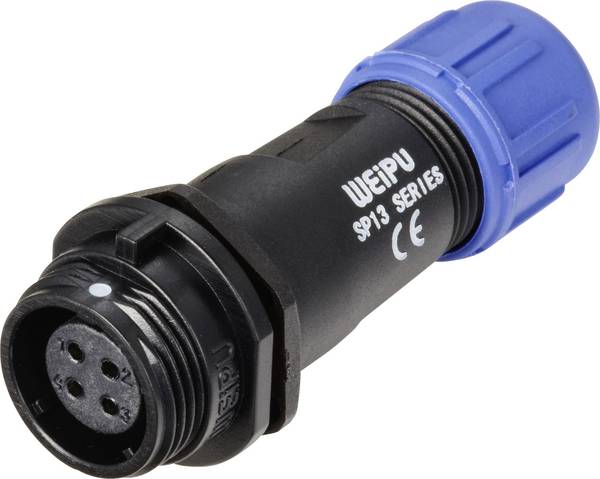

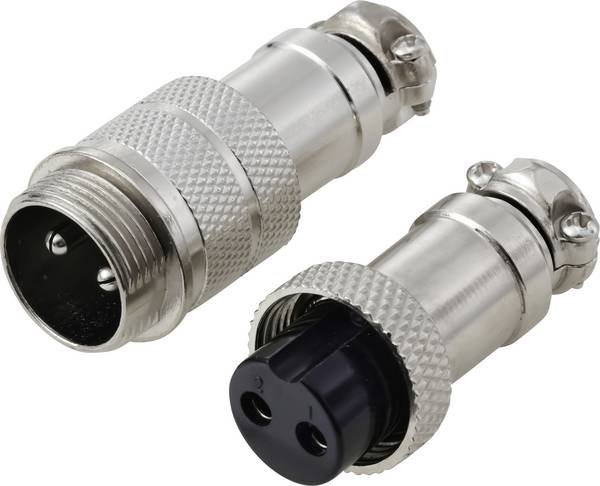

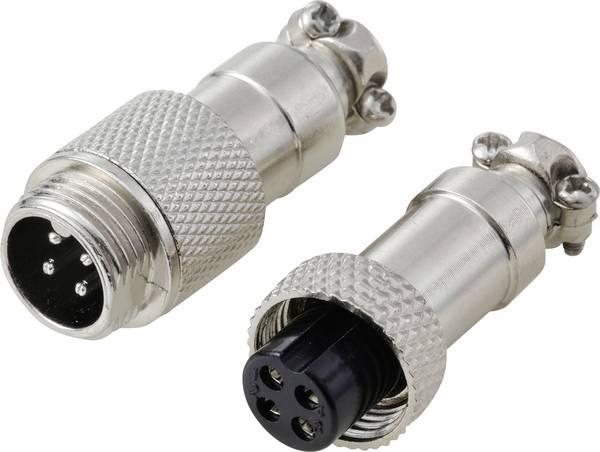

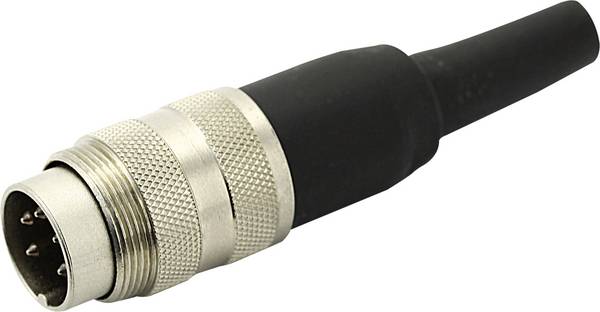

Utrwaliły się również angielskie terminy "female" (żeński) i "male" (męski) dla rozróżnienia gniazd i wtyczek. Termin "żeński" odnosi się do wszystkiego, co ma w sobie styki, czyli do gniazda. “Męskie" jest wszystko, co jest włożone do gniazda w każdej możliwej formie. Najprostszym przykładem jest "żeńskie" gniazdo 230 V, do którego należy "męska" wtyczka sieciowa.
Ponadto niektóre złącza okrągłe posiadają oznaczenia kolorystyczne dla bezpiecznej orientacji w złożonych instalacjach.
Na świecie istnieje wiele znormalizowanych złączy. Rozróżnia się kształty geometryczne wtyczek, gniazd, łączników. Ponadto istnieją normy dotyczące sygnału elektrycznego, który jest przesyłany przez kable i złącza. Niezależnie od właściwego połączenia wtykowego wokół niego mogą znajdować się dalsze elementy mocujące, takie jak kołnierze, kątowniki, połączenia śrubowe z rowkami lub bez. Zapewnia to bezpieczne mocowanie przy otworach obudowy. Łączniki okrągłe mocowane do obudów są zabezpieczone przed obrotem za pomocą rowków, płaskowników, niektórych z gwintem śrubowym oraz za pomocą kołnierzy do przykręcania.
Utrwaliły się również angielskie terminy "female" (żeński) i "male" (męski) dla rozróżnienia gniazd i wtyczek. Termin "żeński" odnosi się do wszystkiego, co ma w sobie styki, czyli do gniazda. “Męskie" jest wszystko, co jest włożone do gniazda w każdej możliwej formie. Najprostszym przykładem jest "żeńskie" gniazdo 230 V, do którego należy "męska" wtyczka sieciowa.
Ponadto niektóre złącza okrągłe posiadają oznaczenia kolorystyczne dla bezpiecznej orientacji w złożonych instalacjach.
Łączniki okrągłe dzielą się na:

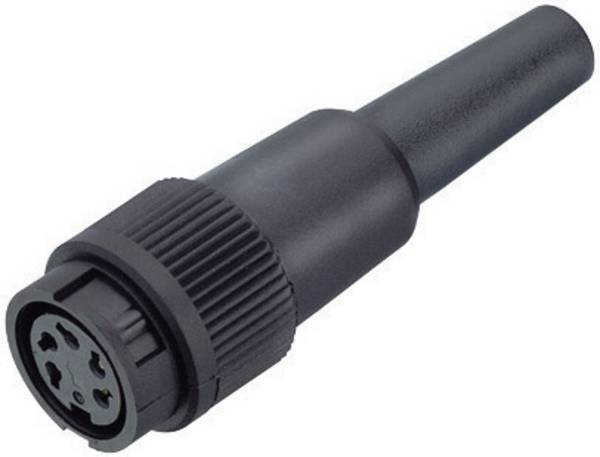

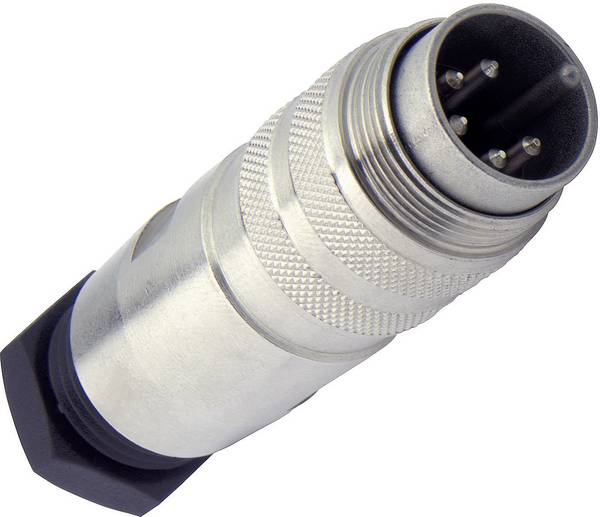

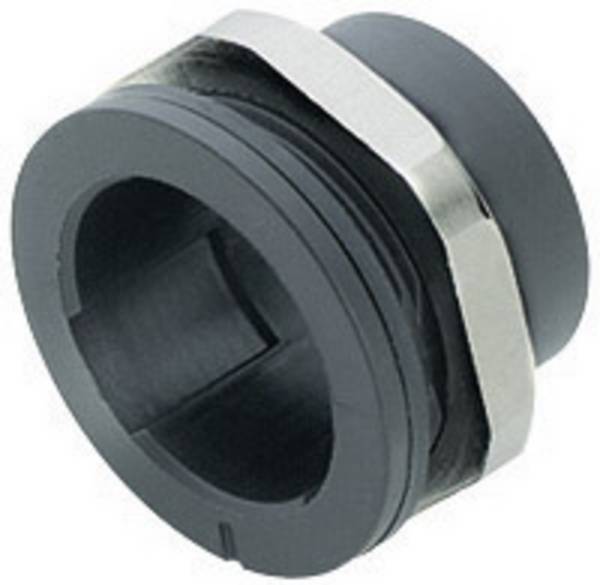

- Adaptery do łączenia połączeń o różnych średnicach lub wykonaniach.

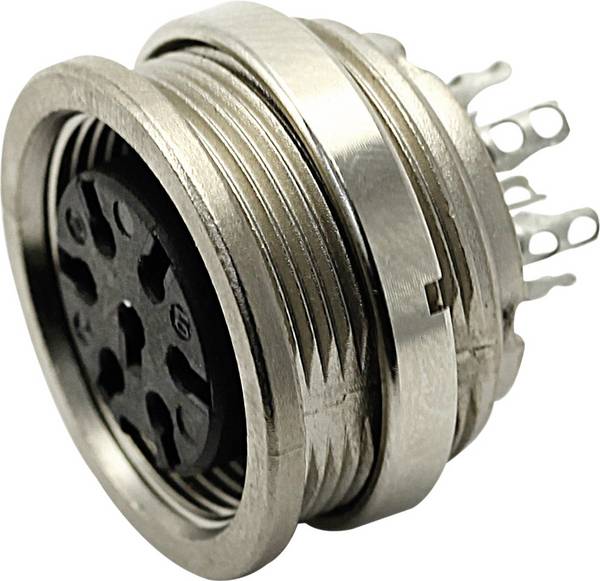

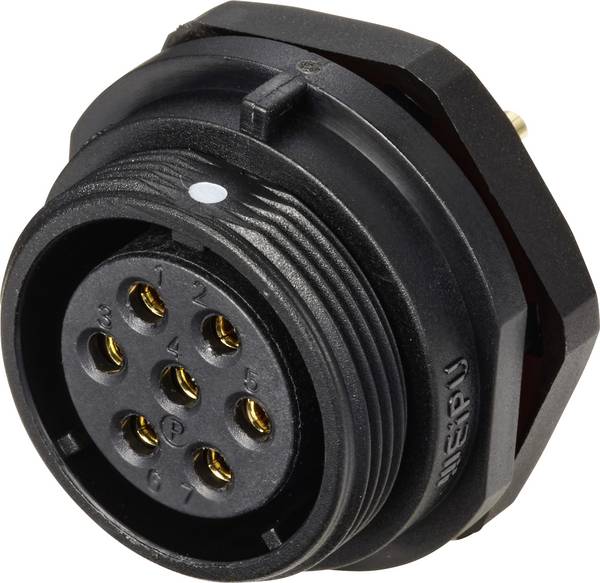

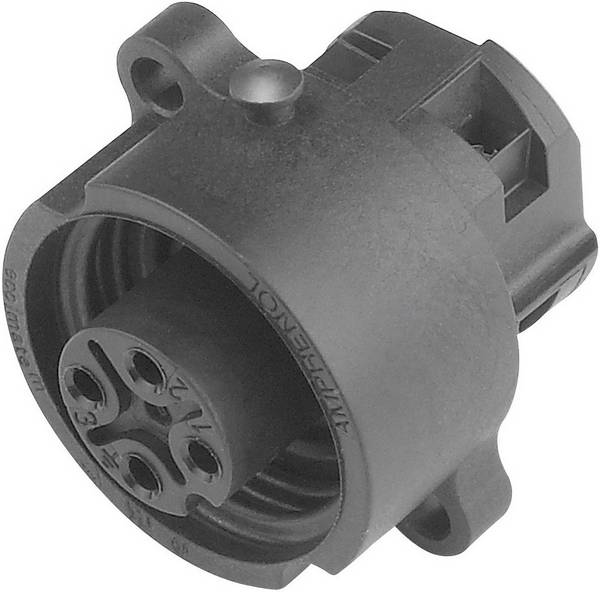

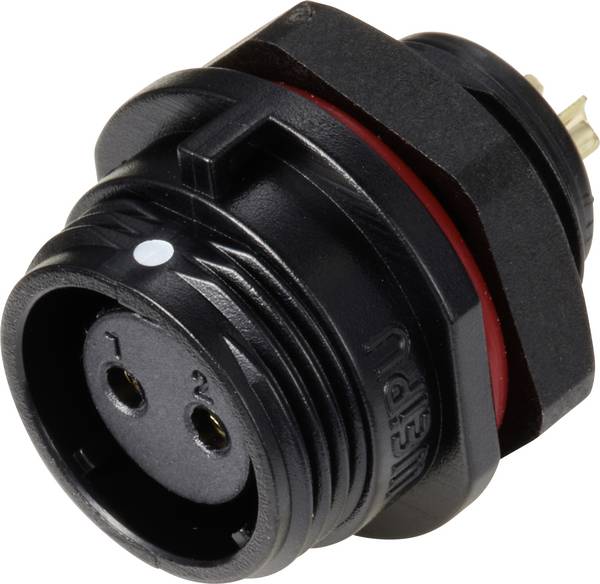

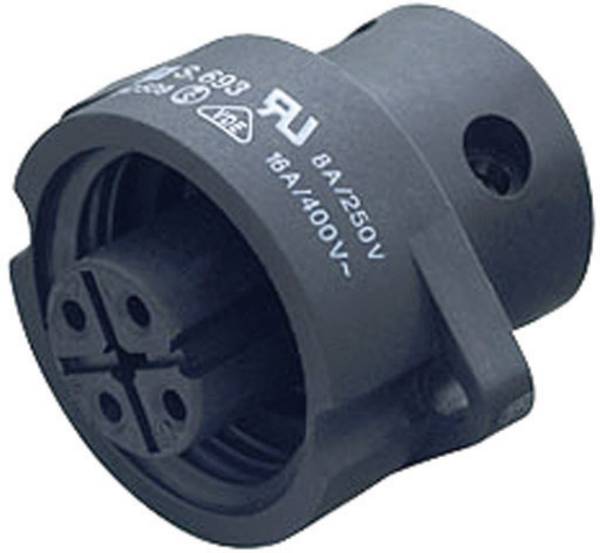

- Gniazda jako indywidualne gniazda dla łączników

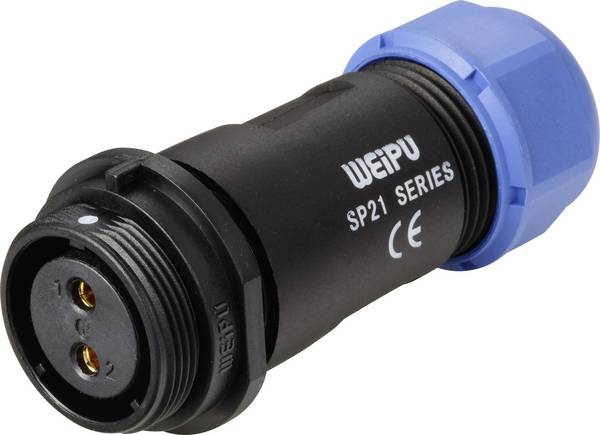

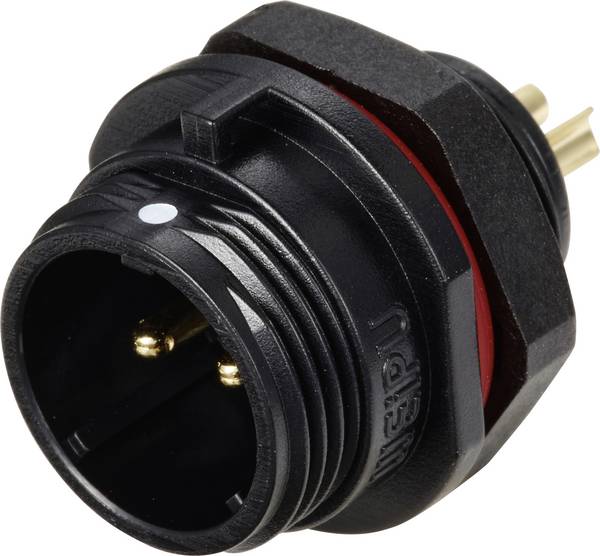

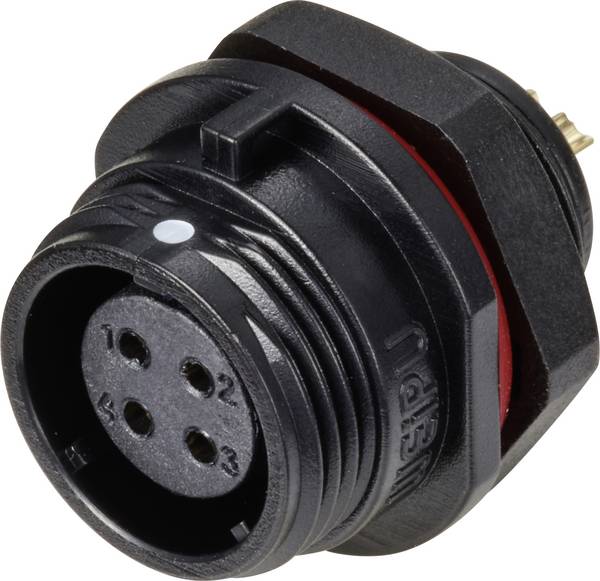

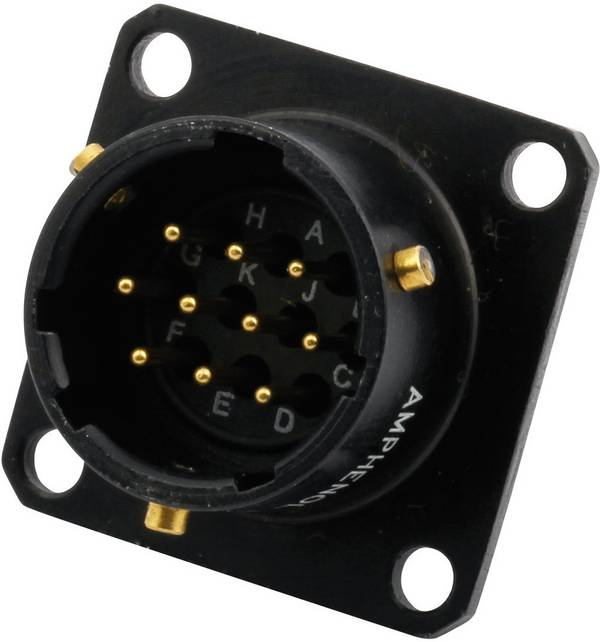

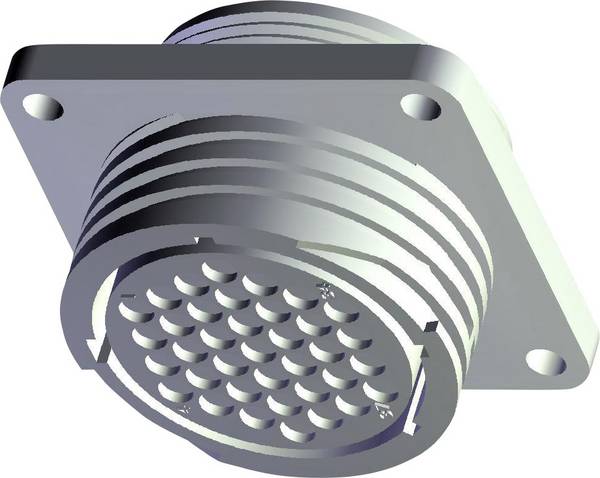

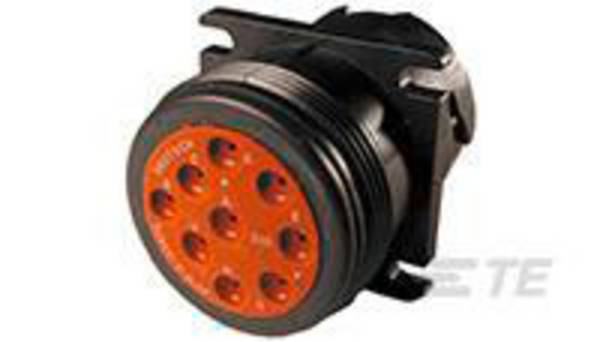

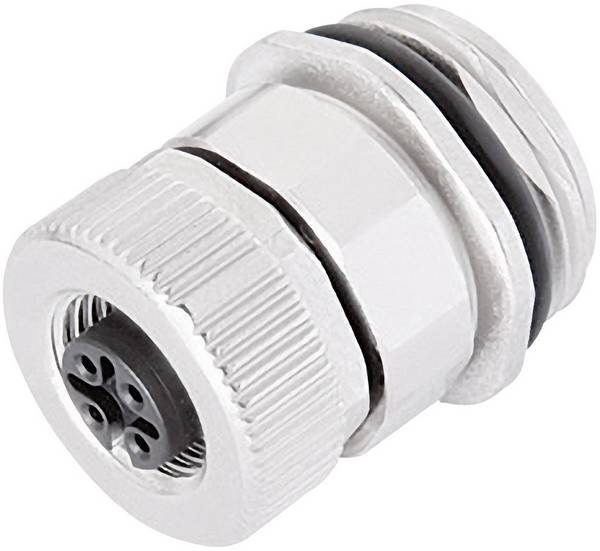

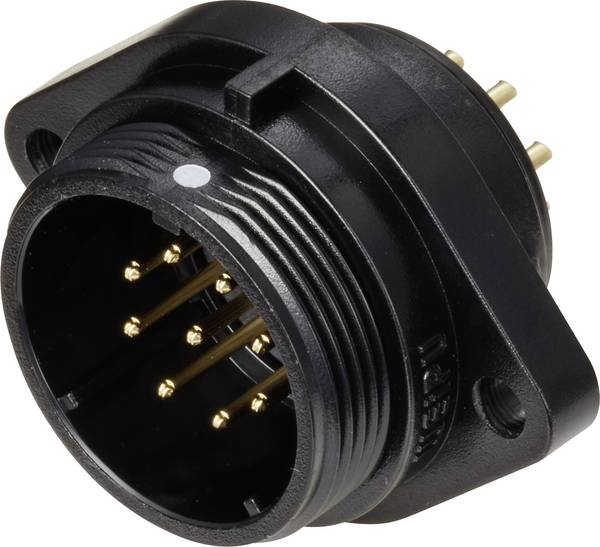

- Kołnierze otaczają złącze, które należy zamocować za pomocą jakiejś formy połączenia śrubowego
- Złącza H są mechanicznie mocowanymi elementami do łączenia par kabli

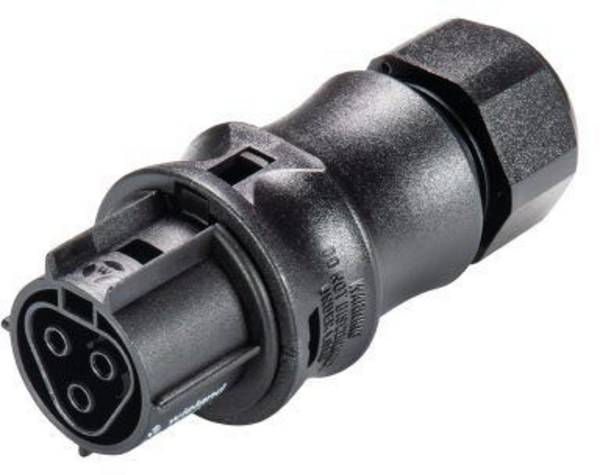

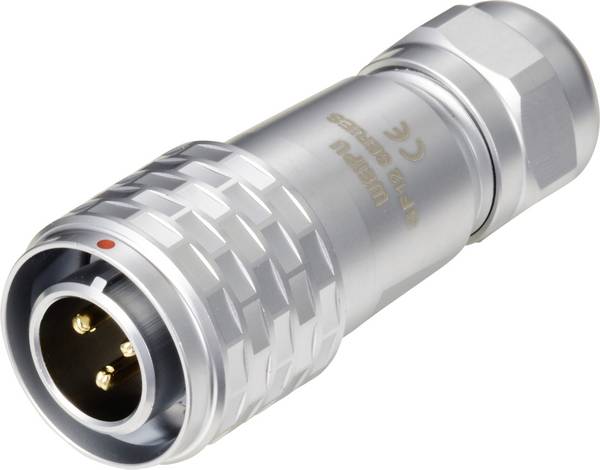

- Złącza posiadają mechanizm blokujący, który zapobiega przypadkowemu rozłączeniu

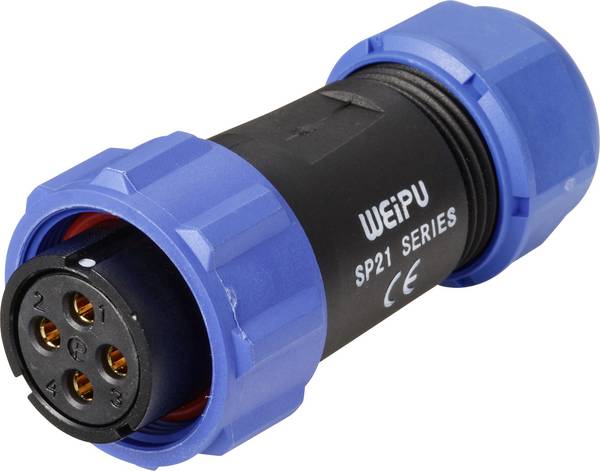

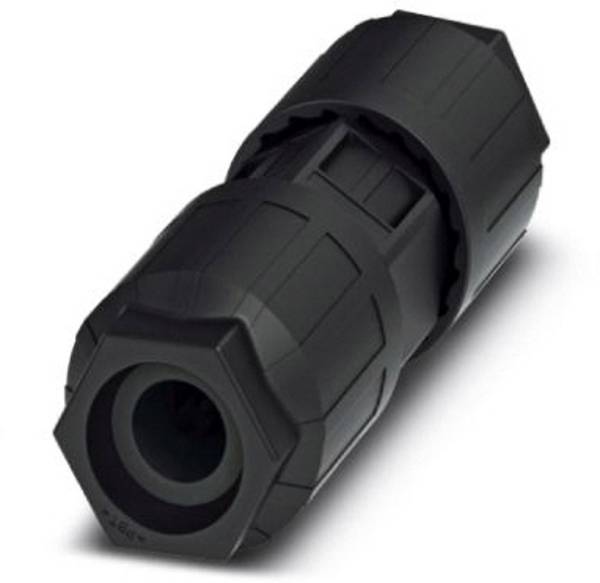

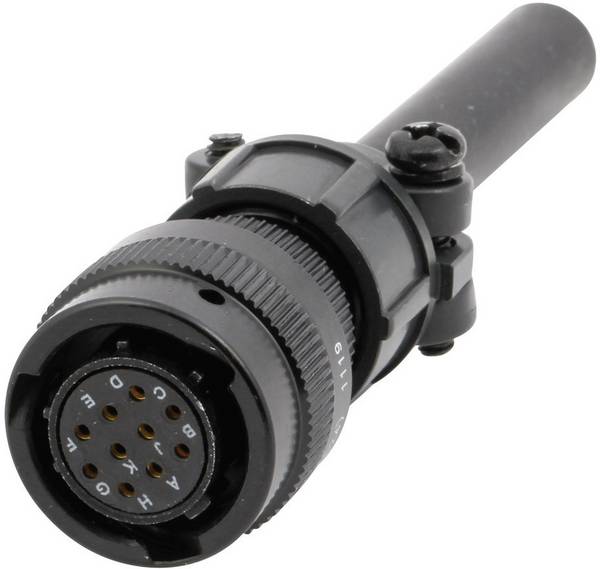

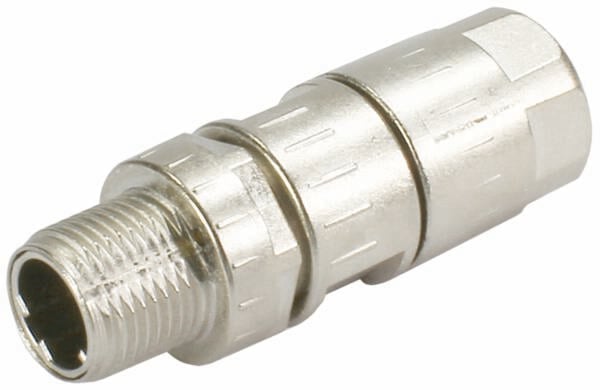

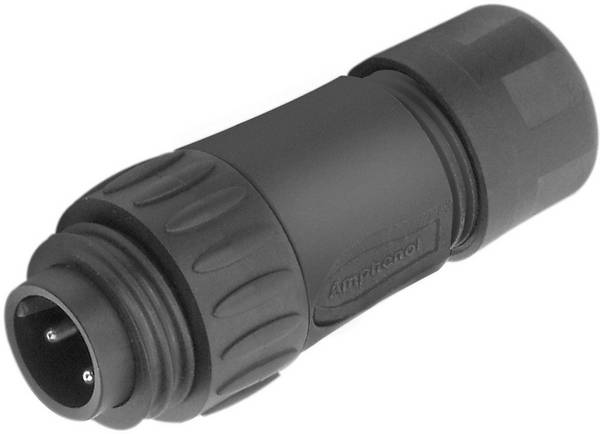

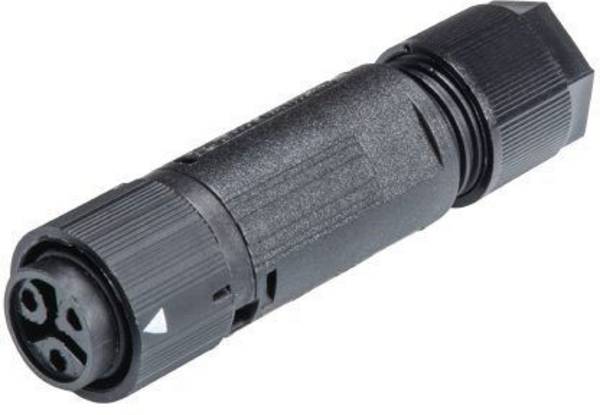

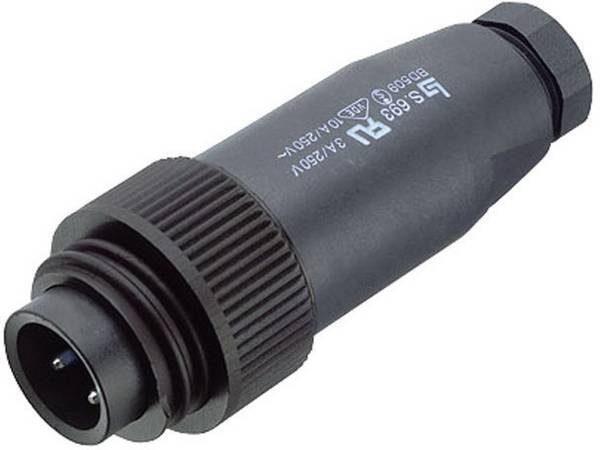

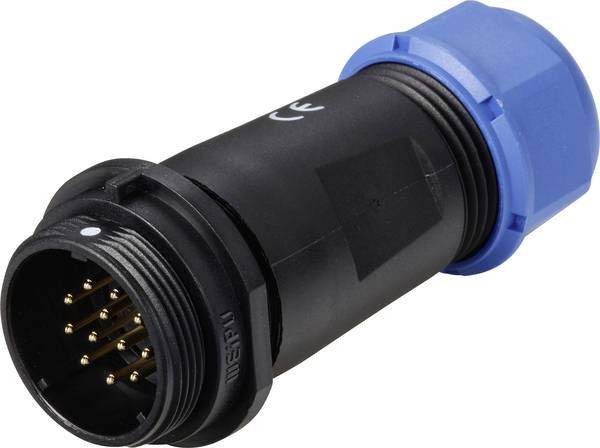

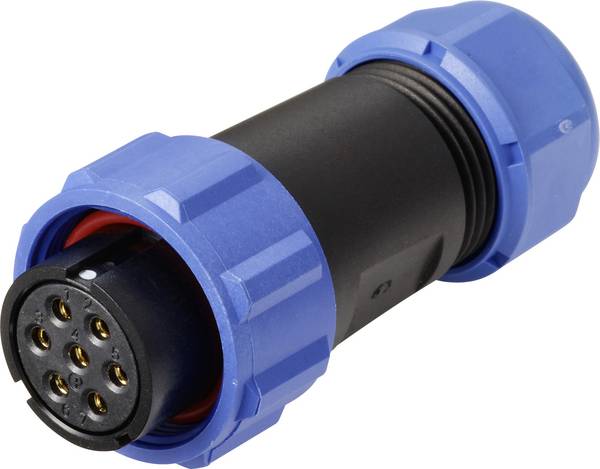

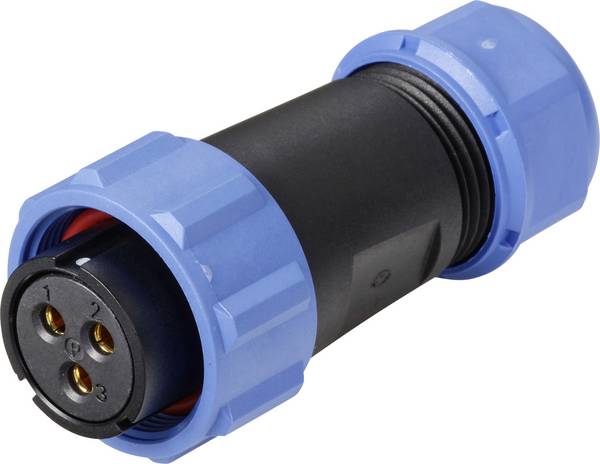

- Złącza kablowe służą do łączenia (przedłużania) kabli i są zwykle wyposażone w odciążenia i określony stopień ochrony. Rozdzielacze T reprezentują szczególny typ konstrukcji.
- Blokady śrub służą do zabezpieczenia przed przypadkowym poluzowaniem połączenia.

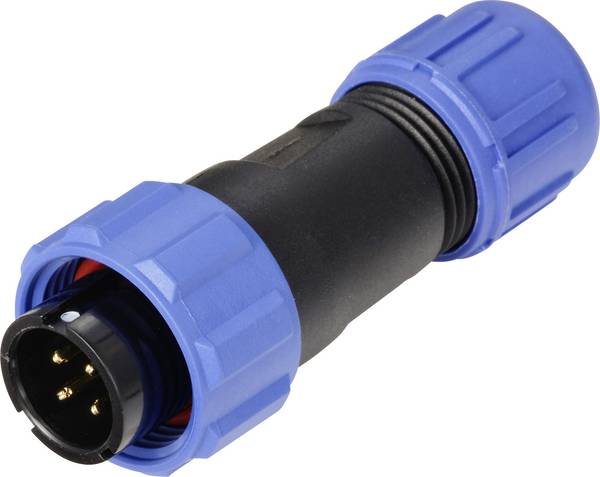

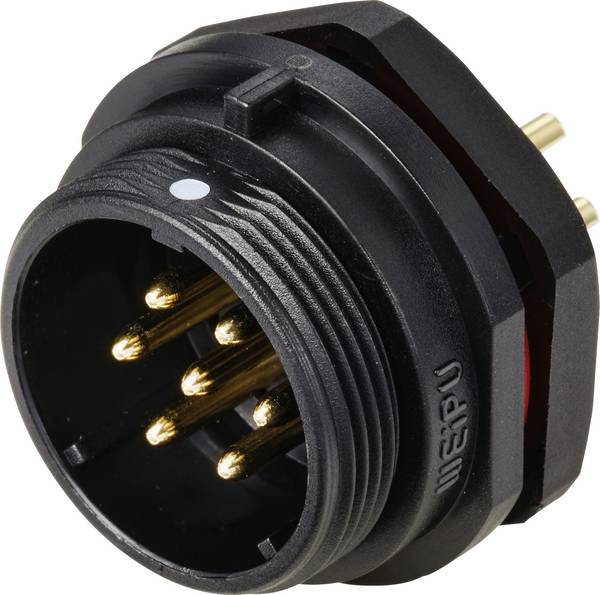

- Połączenia te często mają wyższą klasę ochrony.

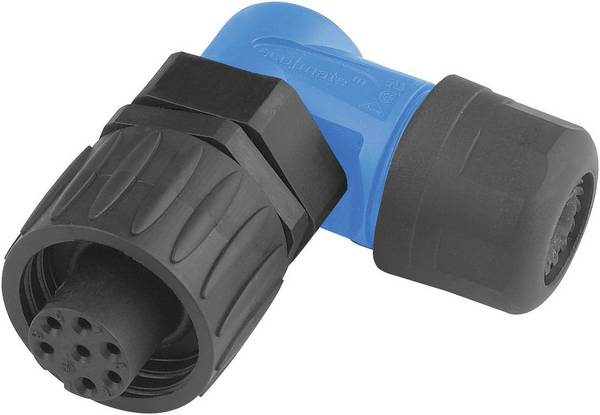

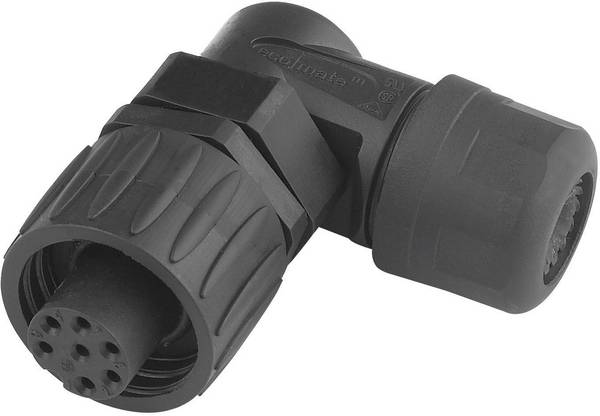

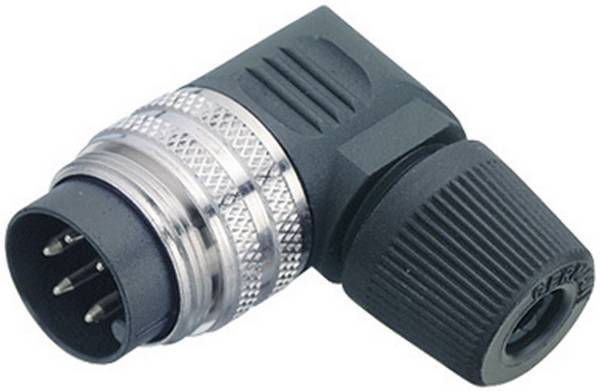

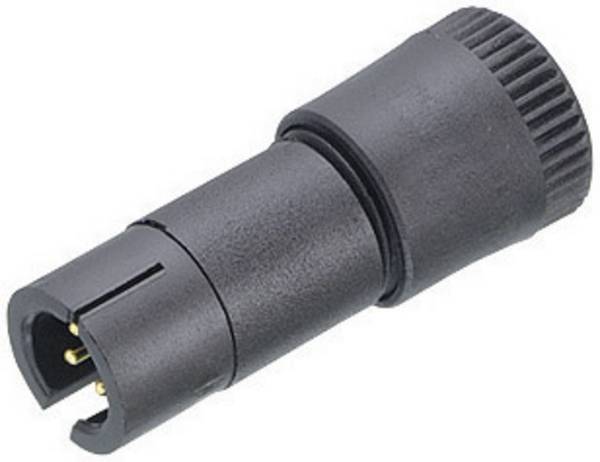

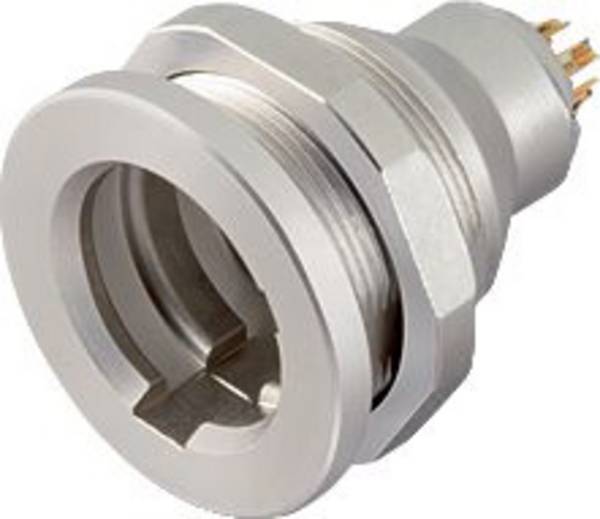

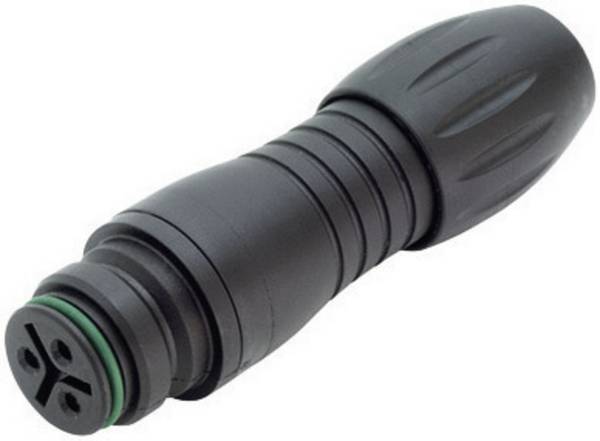

- Złącza są dostępne w wersji prostej i kątowej oraz dla różnych sytuacji montażowych.

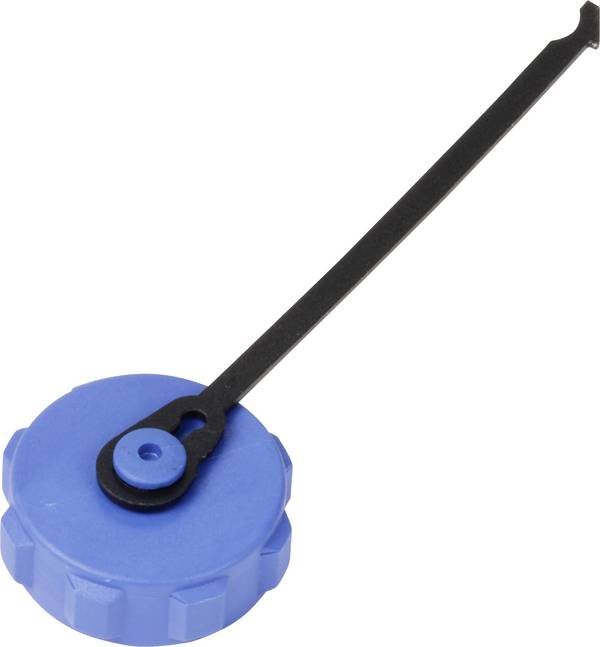

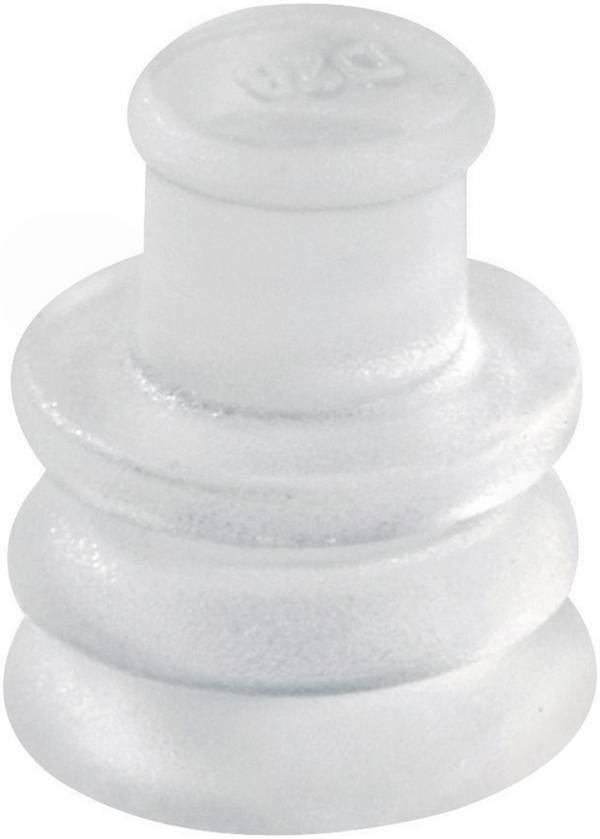

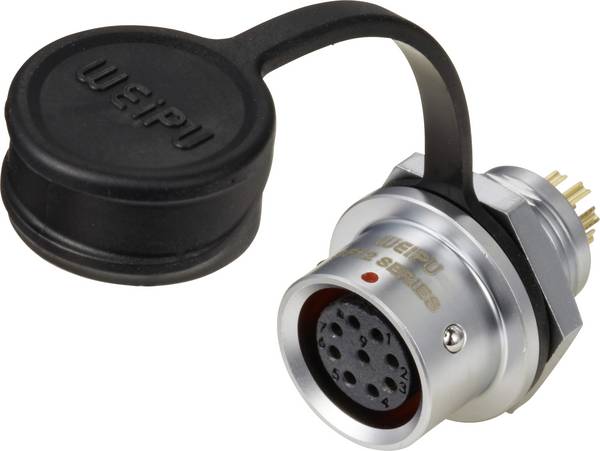

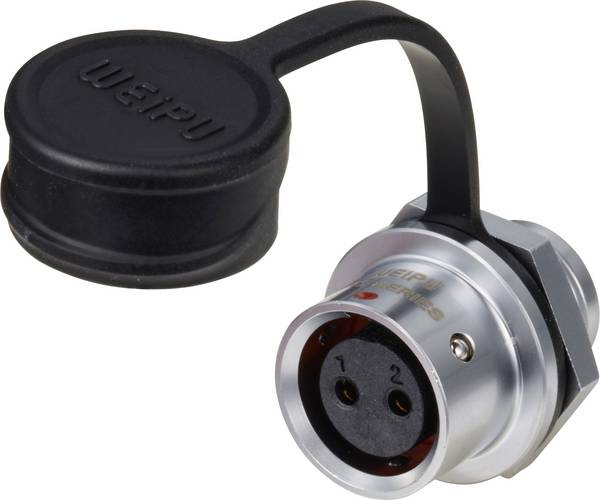

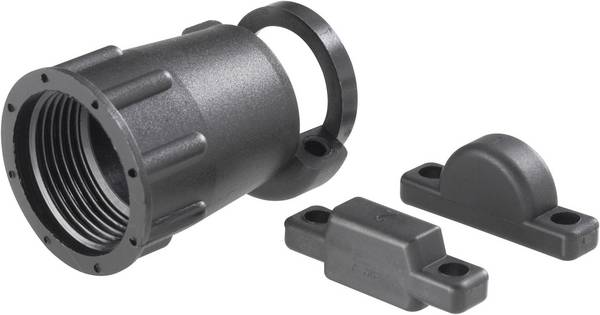

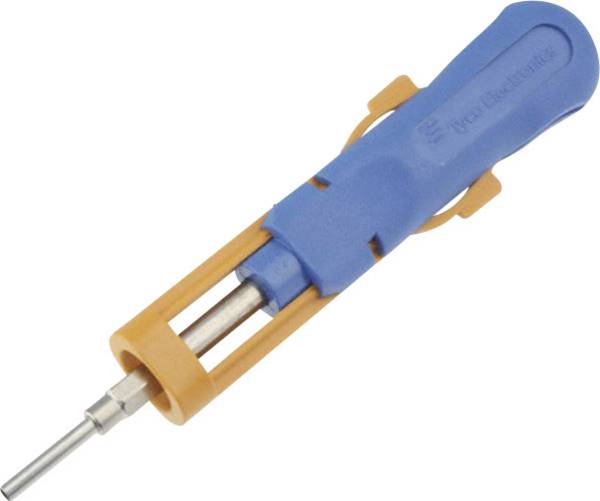

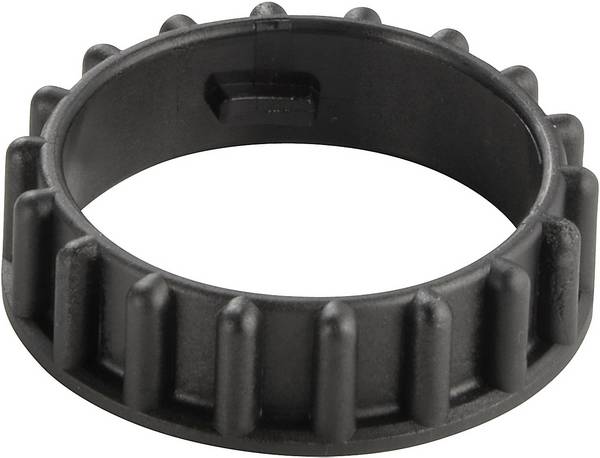

- Akcesoria takie jak kapturki ochronne, klipsy zabezpieczające, nakrętki mocujące, wkładki uszczelniające.

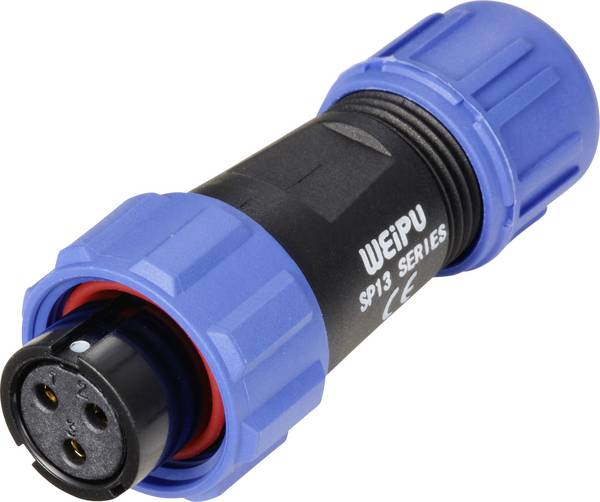

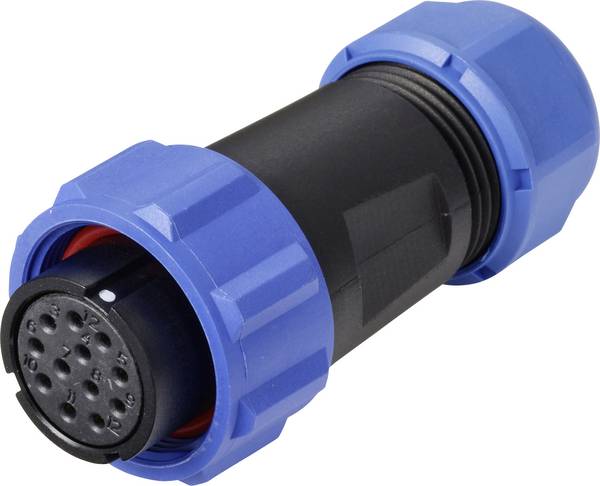

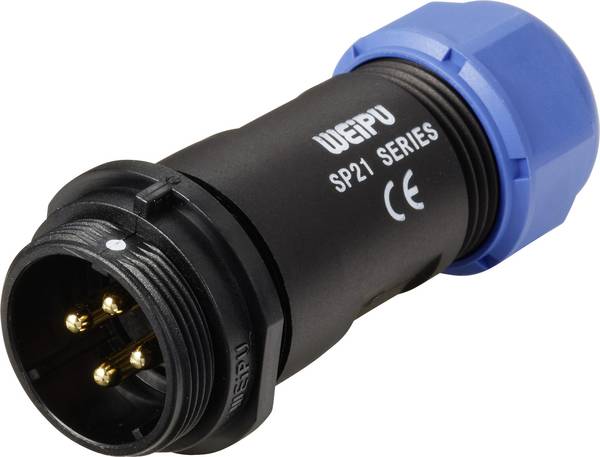

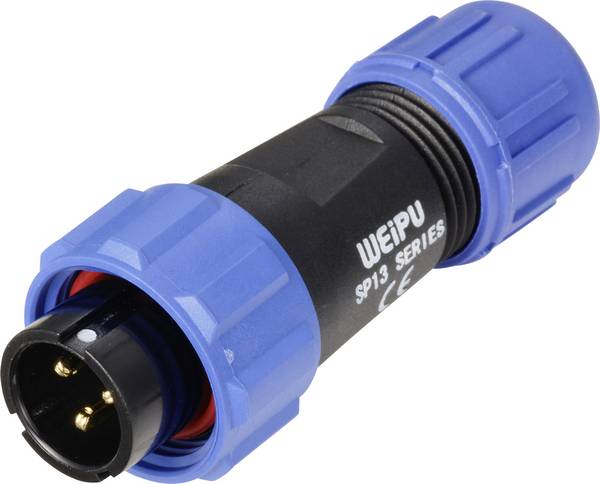

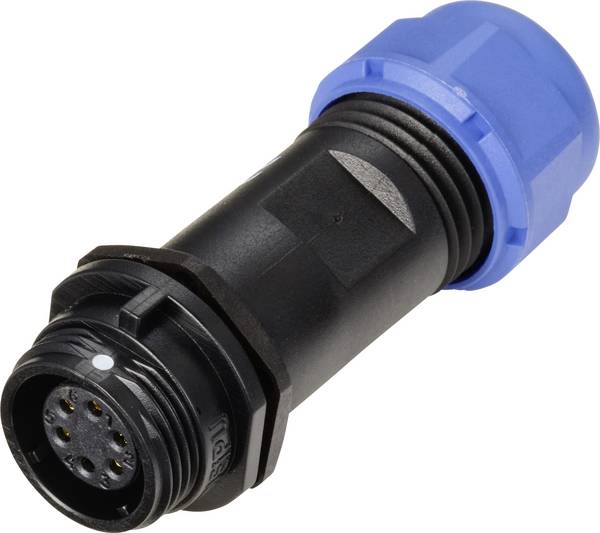

Ponadto złącza okrągłe są oznaczone określonymi klasami ochrony (IP), które częściowo są opisane bardziej szczegółowo w sklepie internetowym Conrad dla poszczególnych produktów. Należy zauważyć, że niektóre złącza okrągłe osiągają opisany stopień ochrony dopiero po połączeniu. Istnieją okrągłe złącza, które są zaprojektowane dla określonych naprężeń termicznych i/lub chemicznych.
Więcej o normie IP
Dla prawie wszystkich złączy okrągłych istnieje karta katalogowa, która zawiera dokładne informacje o wszystkich parametrach technicznych.
Przy produkcji złączek okrągłych producenci muszą przestrzegać wartości granicznych dla substancji niebezpiecznych dla zdrowia i środowiska. Reguluje to dyrektywa Parlamentu Europejskiego i Rady Europejskiej 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym. Nieoficjalne oznaczenie to RoHS(2) i jest ono oferowane w firmie Conrad jako kryterium wyboru w sklepie.
Przy dużych ilościach można uzyskać bardzo korzystne ceny zakupu.
Na co należy zwrócić uwagę przy wykonywaniu i zrywaniu połączeń za pomocą łączników kołowych?
Złącza nie mogą być podłączane lub rozłączane pod napięciem. Metalowe części obudowy muszą być połączone z systemem przewodów ochronnych.
Jak długo wytrzymuje łącznik okrągły?
Żywotność jest opisana w kategoriach cykli współpracy i wynosi na przykład do 500 dla styków srebrnych i do 1000 dla styków pozłacanych. Informacje te można znaleźć w większości kart katalogowych.
Jak rozpoznać uszkodzone złącze okrągłe?
- Nagrzewanie się i odbarwienie w wyniku utleniania styków
- Brak możliwości podłączenia z powodu zabrudzenia, odkształcenia mechanicznego lub termicznego
- Z powodu utlenienia, odkształcenia mechanicznego lub termicznego nie można ich już odłączyć bez dodatkowych środków pomocniczych
- Spowolnione gwinty i zamki
- Uszkodzone lub zdeformowane kody złączy
- Odciążenie nie trzyma się
- Nieszczelności umożliwiające dostanie się ciał obcych do obudowy
Na co należy zwrócić uwagę przy wymianie łączników kołowych?
Ze względu na systemowy charakter wielu złączek okrągłych, montaż niewłaściwych złączy okrągłych jest praktycznie niemożliwy. Przy wymianie złączy kablowych należy zawsze przestrzegać tych samych wartości charakterystyk elektrycznych i typów zabezpieczeń oraz środowisk montażowych.
