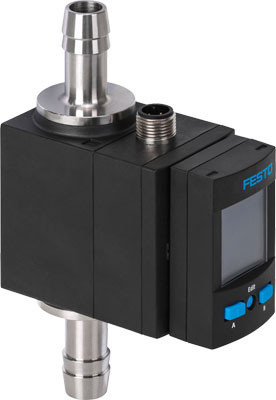

Czujniki przepływu Festo SFAW
Czujniki przepływu Festo SFAW zapewniają dokładne pomiary oraz monitorowanie przepływu cieczy w rurach zgodnie z zasadą ovortex. Proporcje przepływu i objętość wyliczane są z prędkości przepływu. Dodatkowo urządzenia posiadają zintegrowany czujnik zapisujący temperaturę cieczy.
Zasada overtex oparta jest na teorii ścieżki Karman'a. Zgodnie z którą po umieszczeniu elementu o nie opływowym kształciew w strudze płynu, za tym elementem będą powstawały naprzemienne wiry. Wiry te są proporcjonalne do natężenia przepływu medium.
Czujniki przepływu Festo SFAW doskonale nadają się do monitorowania obwodów chłodzenia, testowania szczelności urządzeń ciśnieniowych, diagnozując i mierząc ewentualne wycieki medium roboczego oraz do kontroli napełniania i objętości. Podłączenie do systemu jest realizowane przez 2 wejścia dwustanowe, wyjście analogowe lub interfejs IO-Link, które mogą być konfigurowane odpowiednio dla aplikacji. Interfejs IO-Link pozwala na odczyt wartości i zmianę parametrów, a także transmisję do dodatkowych urządzeń.
Koncepcja modułowa umożliwia zakup czujnika i przyłączy osobno, zapewniając maksymalną elastyczność podczas montażu. Pozwala również bez problemu korzystać z własnych, znormalizowanych części. Czujnik można szybko i łatwo wymienić bez użycia narzędzi. Konstrukcja IP65 umożliwia stosowanie go w trudnych warunkach.
Duży podświetlany wyświetlacz LCD gwarantuje łatwy odczyt wartości objętości przepływu, temperatury cieczy oraz zużycia. Dzięki możliwości obrócenia wyświetlacza, trudności z odczytem podczas montażu poziomego zostały zupełnie wyeliminowane. Co więcej, czujnik można go szybko uruchomić za pomocą funkcji uczenia lub przejrzystej funkcji menu z trzema przyciskami. Wszystkie ustawienia, które znajdują się na jednym czujniku (master) mogą być transferowane (kopiowane) na inne, identyczne czujniki, co znacznie skraca czas uruchomienia.
Dla jeszcze wygodniejszej orientacji stanu przełączania, kolor wyświetlacza może zostać zmieniony na czerwony np. gdy temperatura medium zostanie przekroczona. Zmiana koloru wyświetlacza umożliwia identyfikację poprawności działania systemu z dużej odległości lub w trudnodostępnych miejscach. Aby zapobiec nieodpowiednim zmianom stanu przełączania można ustawić 4 cyfrowy kod zabezpieczający.
Czujniki przepływu Festo SFAW:
Koncepcja połączenia o wyjątkowej elastyczności
Łatwa wymiana czujnika
IO-Link 1.1
Doskonały odczyt: wyświetlacz można obracać o 340°
Po zamontowaniu obudowę czujnika można obracać o 360°.
Łatwy w użyciu, nawet z własnymi połączeniami multimedialnymi
Czytelny, trójkolorowy wyświetlacz
Pamięć wartości min./maks. przy monitorowaniu przepływu i temperatury
Funkcja ECO z opcją wyłączenia wyświetlacza
Pozostałe czujniki przepływu powietrza do automatyki przemysłowej Festo
Można je łatwo zintegrować z jednostkami serwisowymi. W sposób ciągły dostarczają i gromadzą informacje o bezwzględnym natężeniu przepływu powietrza. Od 10 ... 1.000 l/min do 150 ... 15.000 l/min: duża rezerwa wydajności. Niebieski wyświetlacz o bardzo wysokim kontrastem umożliwia wygodne ustawienie punktu przełączania.
- Pracują samodzielnie lub jako połączone z jednostkami przygotowania powietrza serii MS
- Dostarczają informacji o przepływie i zebrane pomiary zużycia powietrza
- Posiadają duży, podświetlany wyświetlacz LCD
Czujniki SFAB mogą wykrywać nieszczelności na liniach produkcyjnych, sprawdzać gotowe produkty pod kątem wycieków lub kontrolować przepływ powietrza w pistoletach lakierniczych. Unikalną cechą jest wczesny punkt startowy na poziomie 1%.
- Wygodna regulacja punktów przełączania za pomocą niebieskiego wyświetlacza o bardzo wysokim kontraście.
- Z jednokierunkowym wejściem przepływu
- Montaż na szynie H, montaż ścienny lub natynkowy
- Certyfikacja: C-Tick
Czujnik SFAH są przeznaczone do monitorowania natężenia przepływu sprężonego powietrza i niekorozyjnych gazów. Cechuje się kompaktową konstrukcją (20 x 58 mm) typu bypass, która sprawia, że są mniej podatne na zakłócenia przez cząstki stałe i wilgoć.
- Monitorowanie sprężonego powietrza, gazu formującego i obiektów pneumatycznych, test szczelności
- Wyraźny 2-wierszowy wyświetlacz
- Montaż na szynie H, ścienny lub natynkowy, na panelu przednim
- Komunikacja szeregowa zintegrowana za pomocą IO-Link® 1.1

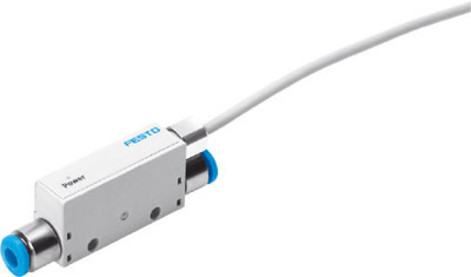

Miniaturowy przetwornik przepływu z opcjonalnym wyświetlaczem zewnętrznym jest odpowiedni do zastosowań w przemyśle elektronicznym i farmaceutycznym. Zapewnia krótsze czasy cykli dzięki niezawodnej kontroli wspomagającej. Jest szybko montowany za pomocą zintegrowanych złączek QS.
- Z jednokierunkowym (SFET-F) lub dwukierunkowym (SFET-R) wejściem przepływu
- Montaż przez otwory przelotowe lub wspornik montażowy
- Połączenie elektryczne przez otwartą końcówkę kabla
- Certyfikacja: C-Tick
