Szafy i obudowy Rittal - prosta obsługa, ergonomia i wytrzymałość
Obudowy małogabarytowe, kompaktowe szafy sterownicze oraz systemy szaf szeregowych firmy Rittal z innowacyjnymi rozwiązaniami takimi jak: jednoosobowy montaż, automatyczne wyrównanie potencjałów powiększona przestrzeń do szybkiej instalacji pozwalają na oszczędność czasu i kosztów.
Firma Rittal jest światowym producentem systemów szaf sterowniczych i obudów stosowanych w niemal wszystkich branżach, energetyce, przemyśle motoryzacyjnym i budownictwie maszyn. Szeroki asortyment obudów Rittal obejmuje modele wykonane z wytrzymałych materiałów:
- stali malowanej proszkowo,
- stali nierdzewnej,
- tworzyw sztucznych,
- poliwęglanu.
Dodatkowo akcesoria i elementy montażowe (m.in. płyty montażowe, szyny DIN, cokoły, itp.) firmy Rittal umożliwia dostosowanie obudów do wszystkich potrzeb.

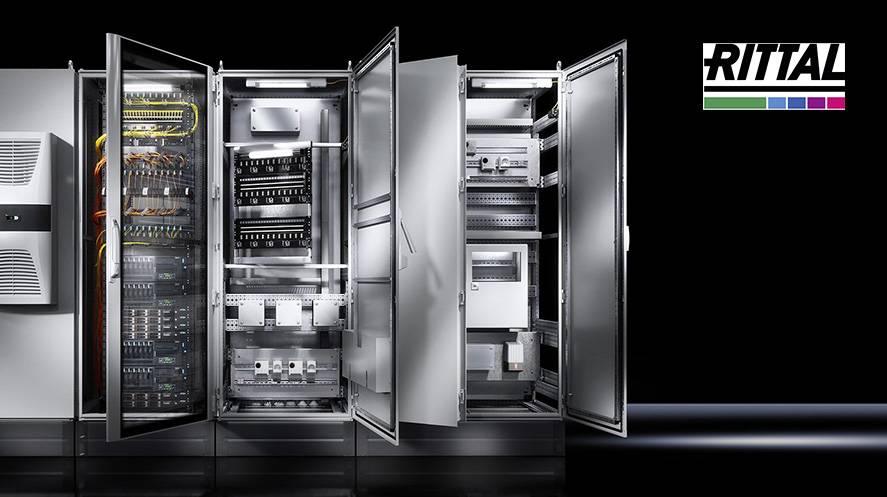

System szaf szeregowych Rittal TS 8
System TS 8 to światowy standard w zakresie systemów szeregowych o nieograniczonych możliwościach i niespotykanych dotychczas wymiarach modułowych. Szafy sterownicze Rittal TS 8 pozwalają na budowanie dopasowanych rozwiązań dla automatyki przemysłowej, centrów danych, rozdzielni, a także inteligentnych budynków.
Korzyści z zastosowania szaf Rittal TS 8
- Szybkość i prostota montażu
- Dowolność i elastyczność rozbudowy zapewniona przez otwory kablowe ze wszystkich stron
- Wysoka wytrzymałość i odporność na działanie agresywnych środków chemicznych
- Duża przestrzeń montażowa dzięki odpowiedniemu profilowaniu
- Bezpieczeństwo dzięki automatycznemu wyrównaniu potencjałów
Przemyślana konstrukcja i system cokołów Rittal Flex-Block zapewniają szybki i łatwy montaż przez jedną osobę. Zawiasy można w prosty sposób przełożyć, bez konieczności obróbki mechanicznej, a płyta montażowa ma mocowanie zatrzaskowe i łatwą regulację głębokości (co 25 mm).
Dzięki możliwości bezpiecznego wprowadzania kabli ze wszystkich stron (dach, ściana, podłoga), szafy można w dowolny sposób rozbudowywać. Dodatkowo obudowy z identycznymi wymiarami można szeregować we wszystkich kierunkach (w prawo, lewo, góra, dół), co gwarantuje optymalne dopasowanie do panujących warunków w miejscu instalacji.
Wyjątkową ochronę przed korozją, działaniem olejów, smarów, środków chemicznych zapewnia potrójna obróbka powierzchni:
- wstępna obróbka nanoceramiczna,
- elektroforezowe gruntowanie zanurzeniowe,
- strukturowe powlekanie proszkowe.
16-krotnie profilowana pionowa konstrukcja umożliwia stworzenie koncepcji dwóch płaszczyzn zapewniającej w szafie o 15% więcej przestrzeni montażowej, oddzielne prowadzenie kabli oraz nowe możliwości klimatyzacyjne.
W celu zlikwidowania możliwość popełnienia błędu przy instalacji linek uziemiających w szafach sterowniczych, firma Rittal opracowała w szafy szeregowe TS 8 z automatycznym wyrównaniem potencjałów, bez uziemienia wszystkich płaskich części. Ściany boczne, płyty podłogi, ściana tylna i dach szafy podczas montażu automatycznie łączą się przewodzącą ramą. Nie ma już konieczności instalowania nawet siedmiu linek uziemiających, łatwiejszy jest również demontaż i ponowny montaż części płaskich.
Obudowy sterownicze Rittal AE
Szafy sterownicze serii Kompakt AE poddawane są potrójnej obróbce powierzchni (fosforanowanie, elektroforezowe gruntowanie zanurzeniowe, powłoka proszkowa). Obudowy wykonane są z różnych materiałów, o różnych rozmiarach oraz wykonaniach dopasowanych do indywidualnych rozwiązań. Zawiasy szaf jednodrzwiowym można zamienić przez ich obrócenie. Obudowy sterownicze Kompakt są w pełni kompatybilne z akcesoriami systemowymi TS 8.
Korzyści zastosowania obudów Rittal AE
- Przygotowane wstępnie do montażu naściennego dzięki specjalnym otworom przeznaczonym do mocowania za pomocą wciskanych nakrętek lub uchwytu montażowego
- Szybkie mocowanie wiązek kabli dzięki przyspawanym po obu stronach drzwi listwom montażowym
- Szczelność dzięki uszczelce piankowej PU
- Zabezpieczone przed działaniem wilgoci dzięki rynience ochronnej do odprowadzania wody
- Łatwa dostępność punktów podłączenia przewodu ochronnego do obudowy, drzwi i płyty montażowej
Obudowy systemowe Rittal CM
- Automatycznie wyrównanie potencjałów
- Otwory w obudowie umożliwiają zmienne mocowanie drzwi
- Listwy z otworami montażowymi w drzwiach do łatwego mocowania mostków montażowych, wsporników, kabli i osłon
- Prosty i szybki montaż płyty, dzięki wkładaniu od dołu i zabezpieczaniu od góry zaczepami
- Więcej możliwości wprowadzania kabla przez duży otwór w podłodze i wiele kombinacji płyty podłogowej
Systemy szaf pojedynczych Rittal SE 8
- Szafy SE 8 oparte są na platformie TS 8
- W zależności od wariantu wykonane z blachy stalowej lub stali nierdzewnej
- Automatyczne wyrównanie potencjałów
- Dwie zintegrowane płaszczyzny montażowe
- Szybki montaż dzięki wyprofilowanym ścianom bocznym.
Skrzynki Rittal KS
- Podwójnie uszczelnione górne i dolne krawędzie drzwi
- Wnętrze szafy zabezpieczone przez wylewaną na całym obwodzie uszczelkę PU
- Elastyczna zabudowa wewnętrzna drzwi przez wprasowane w nie krzywki do mocowania prowadnic kabli i innych elementów zabudowy
- Zabudowa wewnętrzna przy pomocy krzywek i tulejek gwintowanych
- Wyciski mocujące do nakrętek wciskanych w drzwiach i w tylnej ścianie obudowy ułatwiające rozbudowę
- Obudowy KS dostępne są w wariantach z oknem wziernikowym, podwójnymi drzwiami lub drzwiami zamkniętymi
- Stopień ochrony IP 56 lub IP 66
- Wysoka stabilność dzięki zastosowaniu tworzywa sztucznego wzmocnionego włóknem szklanym
Obudowy małogabarytowe
Obudowy małogabarytowe Rittal odznaczają się perfekcyjnie ustalonymi wymiarami oraz różnorodnością pasujących akcesoriów systemowych. Przeznaczone są głównie do urządzeń elektronicznych, automatyki budowlanej, małych systemów elektrycznych. Cechują się optymalną ochroną dzięki wylewanej na obwodzie, pozbawionej łączeń, uszczelce piankowej PU i trzyetapowemu procesowi przygotowania powierzchni obudowy, który zapobiega korozji.
Obudowy poliwęglanowe Rittal PK
- Dzięki zastosowaniu poliwęglanu wzmocnionego włóknem szklanym obudowy PK zapewniają znakomite własności izolacyjne i wysoką odporność na działanie środków chemicznych i oddziaływania mechaniczne
- Szybki montaż dławików kablowych wytłoczeniom metrycznym
- Pokrywa mocowana na czterech poliamidowych śrubach
- Nakładki izolujące do śrub mocujących wykonane z polietylenu
Skrzynki zaciskowe Rittal KL
- Ochrona przed dostawaniem się zanieczyszczeń i wody dzięki zaginanej rynience obudowy
- Szybkie otwieranie i bezpiecznie zamykanie pokrywy dzięki nowym śrubom
- Możliwość bezpiecznego podłączenia przewodu ochronnego z każdej strony dzięki zastosowaniu kątownika uziemiającego w pokrywie oraz złączkom uziemienia we wszystkich czterech rogach obudowy
- Elastyczność rozbudowy zewnętrznej zapewniona przez zintegrowane części boczne z otworami 12,5 mm.
- Montaż naścienny ułatwiony przez otwory na tylnej ścianie, przygotowane do ściennego kątownika mocującego lub bezpośredniego montażu na ścianie.
Obudowy aluminiowe Rittal GA
- Ekstremalnie wytrzymałe obudowy przeznaczone do zastosowań w surowych warunkach otoczenia
- Gwintowane otwory pozwalające na łatwy montaż szyn nośnych lub płyt montażowych
- Możliwość podłączenia przewodu uziemiającego w pokrywie lub obudowie
- Pokrywa mocowana do obudowy za pomocą czterech nierdzewnych i niewypadających śrub
Obudowy Rittal E-BoX
- Obudowa wykonana z blachy stalowej powlekanej farbą proszkowaną
- Drzwi mocowane są na zawiasach na bocznej ściance obudowy
- Zamknięcie z podwójną wkładką, z możliwością wymiany zamka, także na indywidualne systemy zamków.
