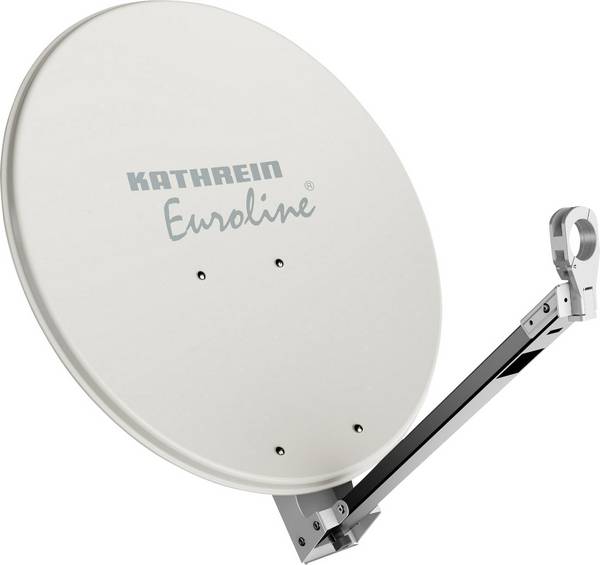

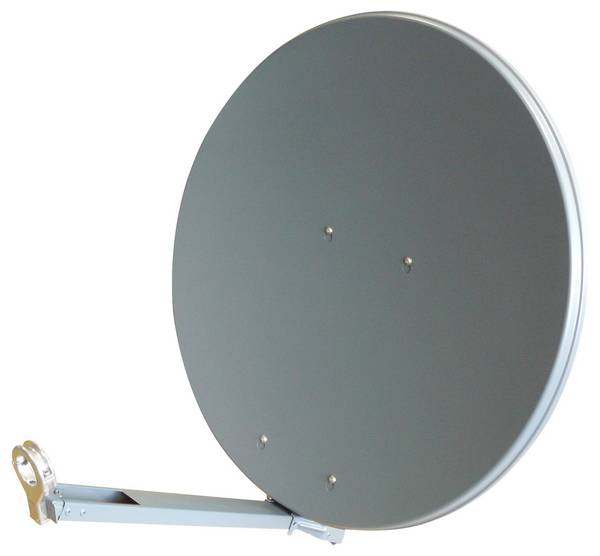

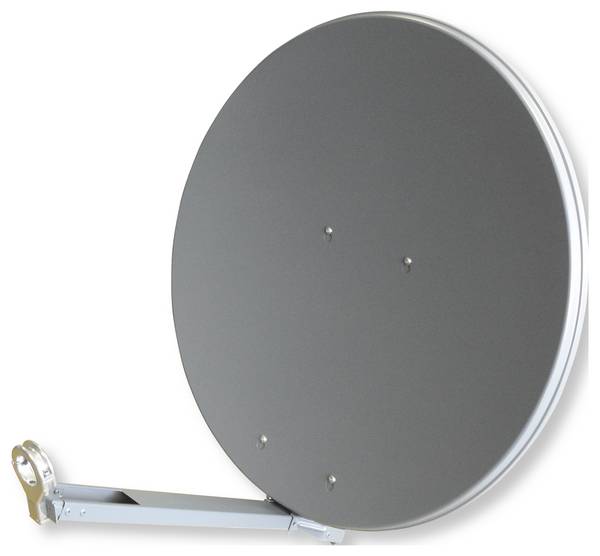

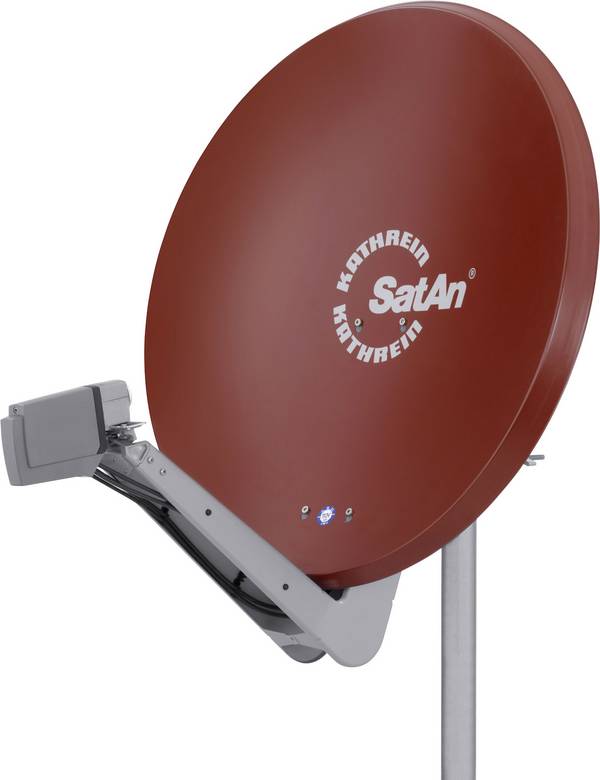

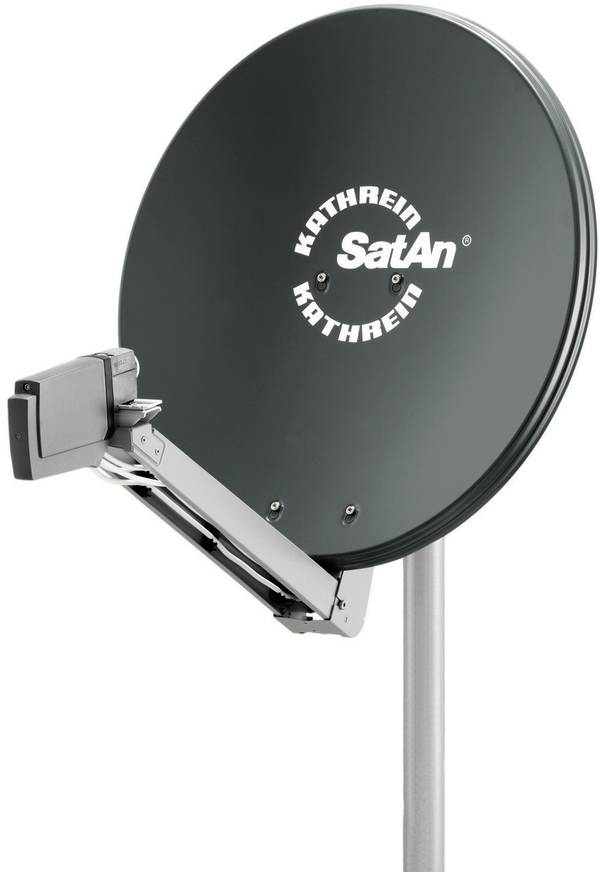

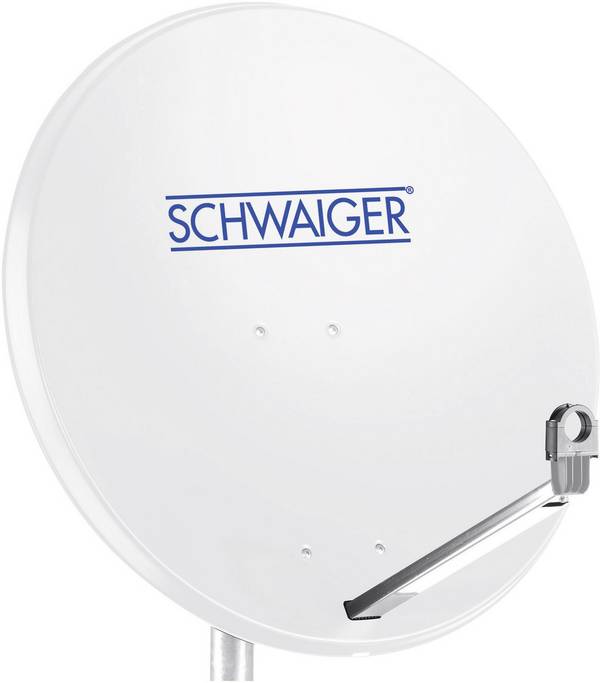

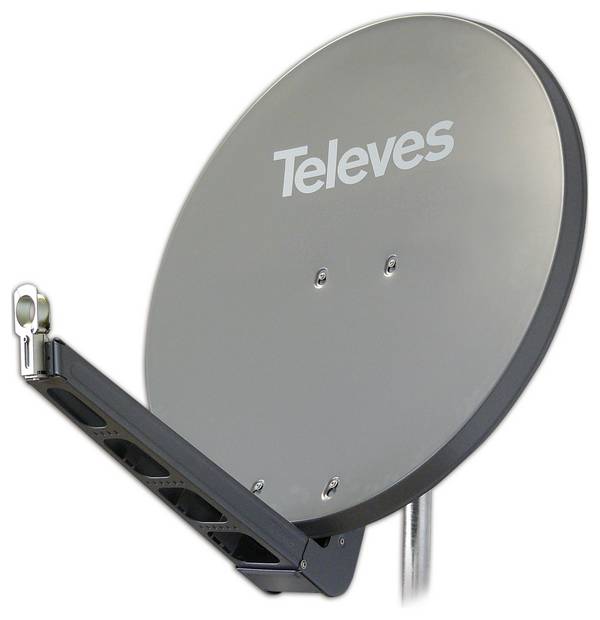

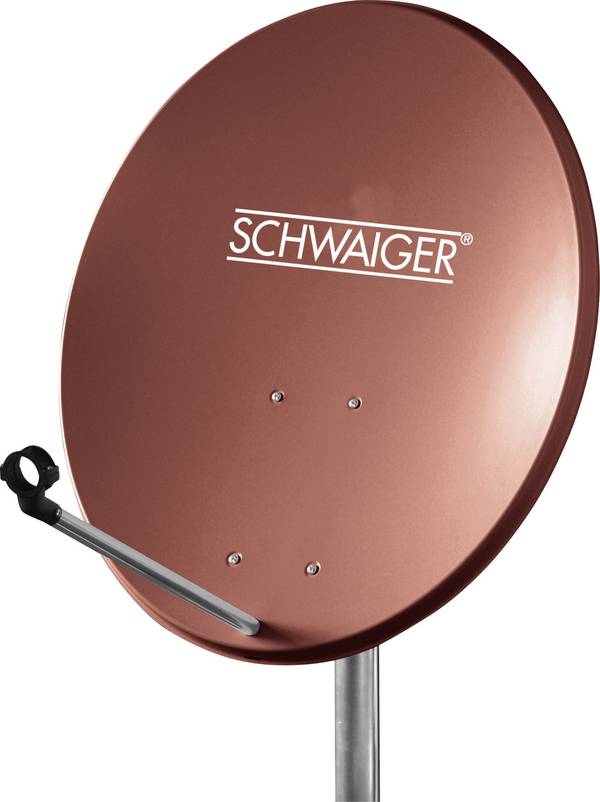

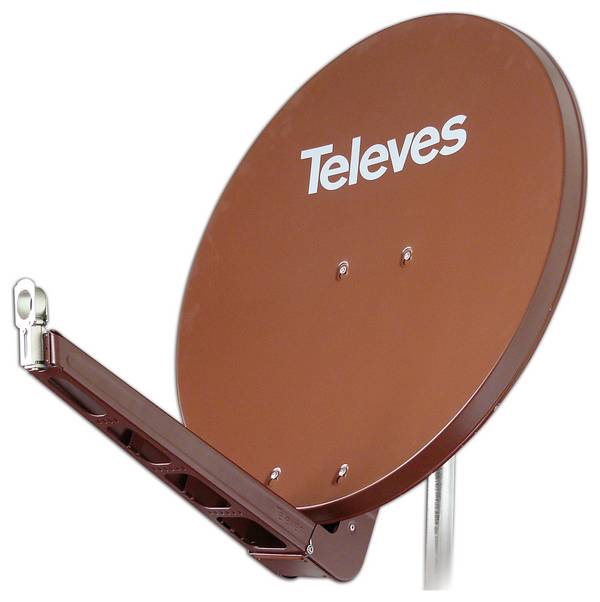

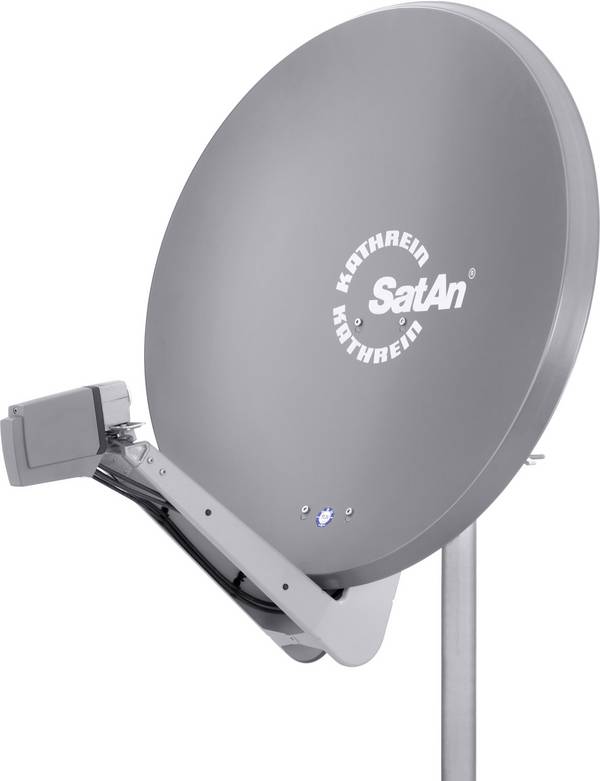

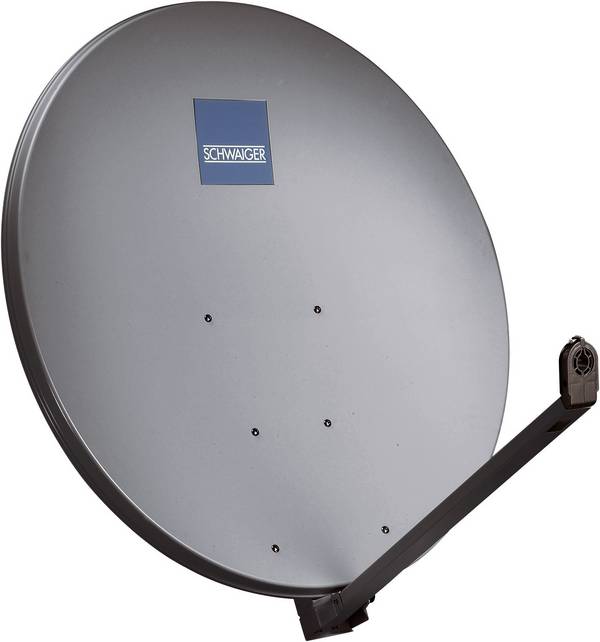

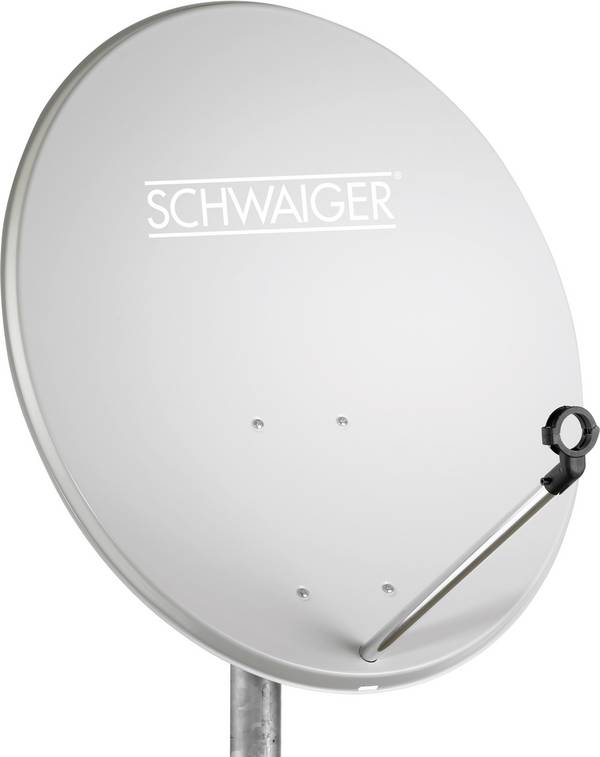

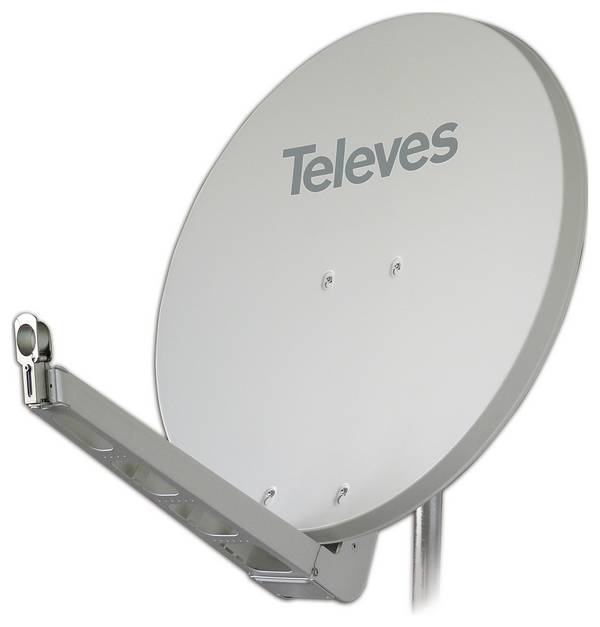

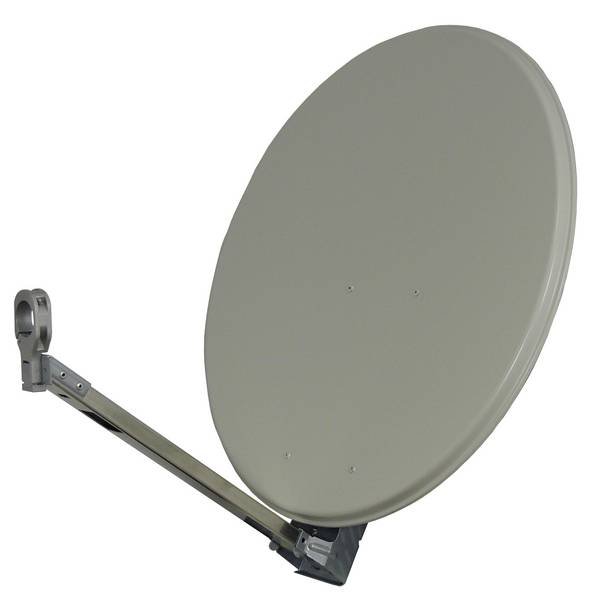

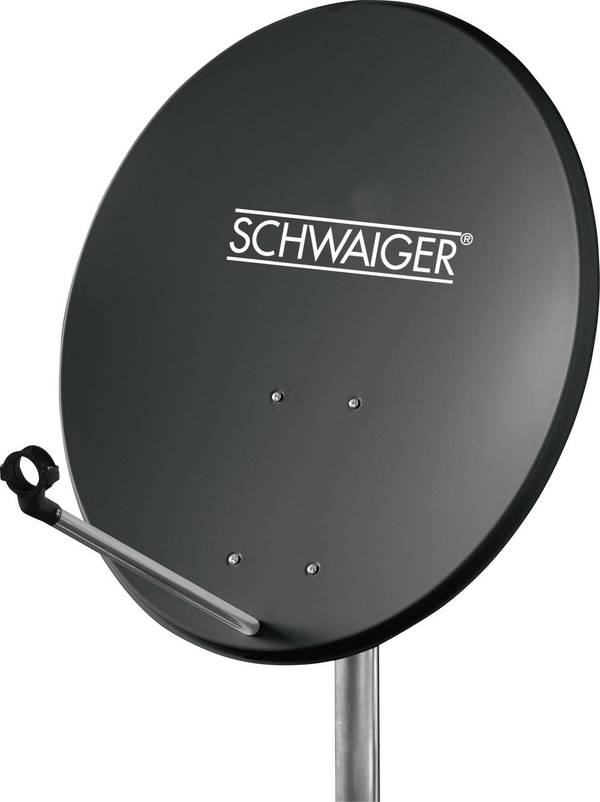

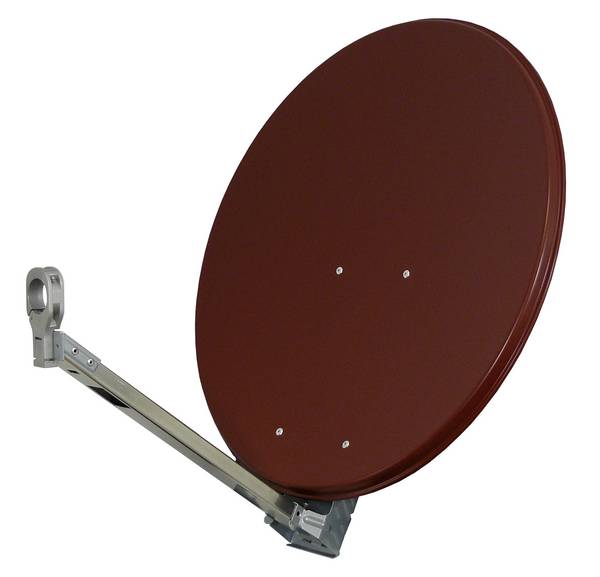

Anteny SAT lub anteny SAT można zobaczyć na ścianach domów i dachach w wielu miejscach. Choć na początku anteny były dość duże, a przez to wyglądały bardzo nietypowo, dziś większość ludzi prawie ich nie zauważa.
Prawie niewidoczne, pełnią swoją funkcję, zapewniając doskonały odbiór telewizji nawet w najbardziej odległych zakątkach.

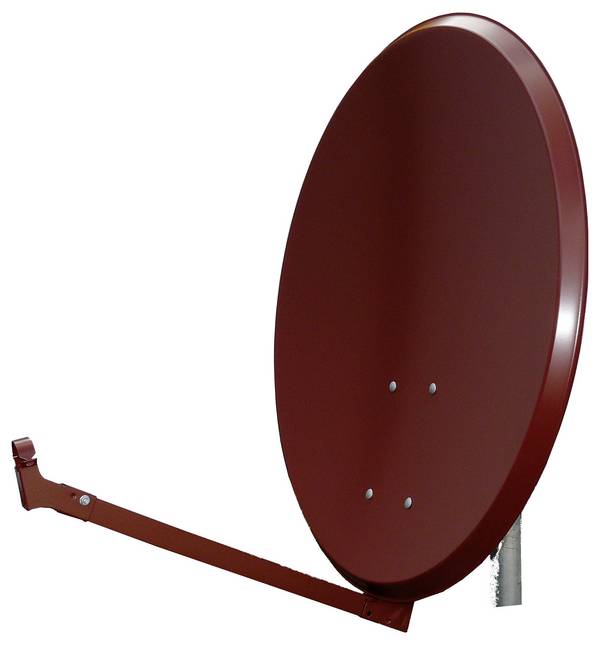

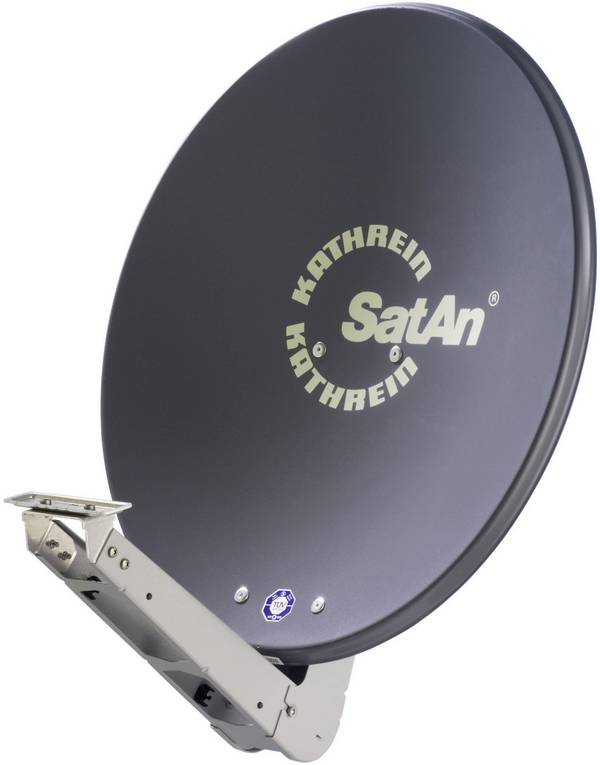

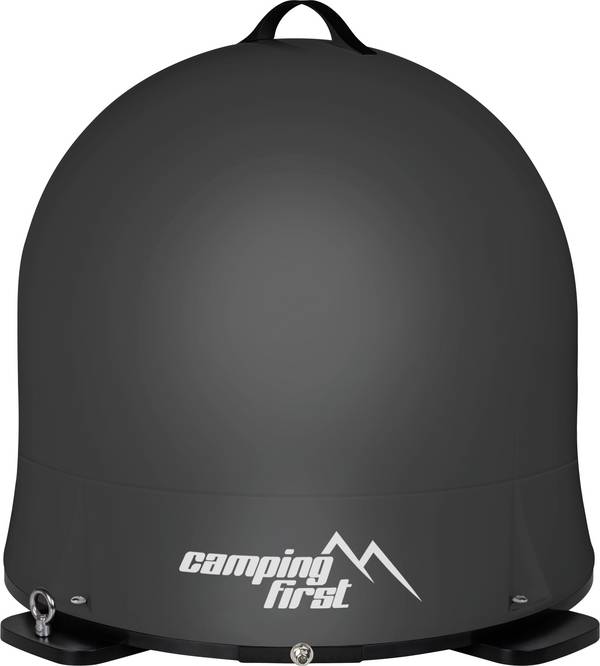

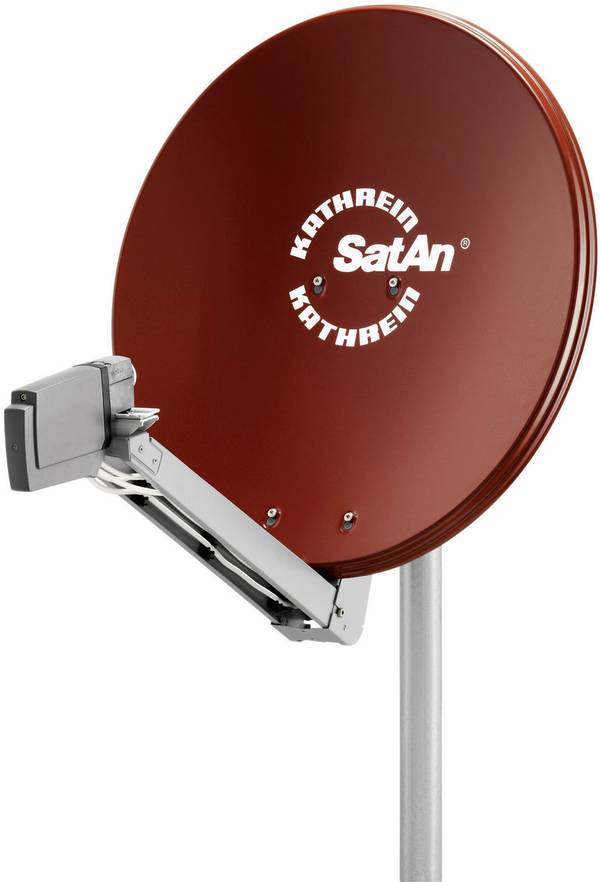

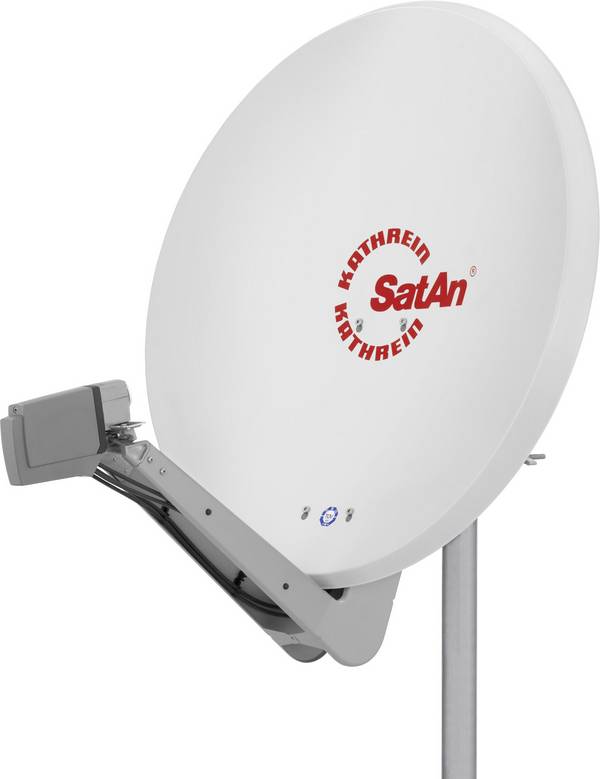

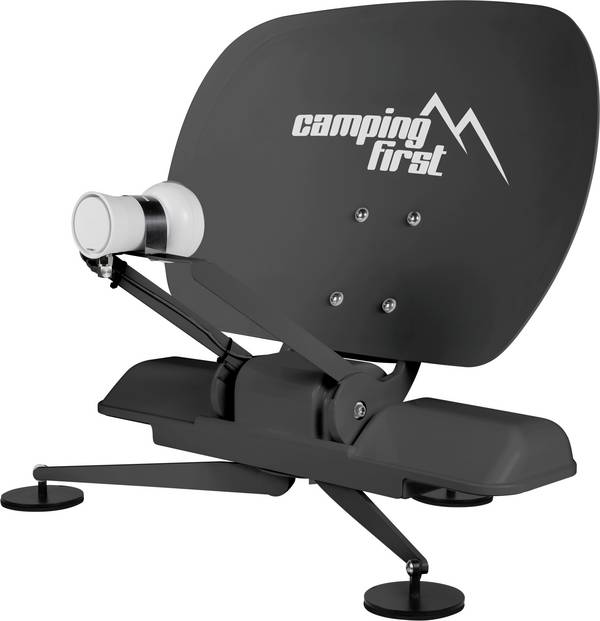

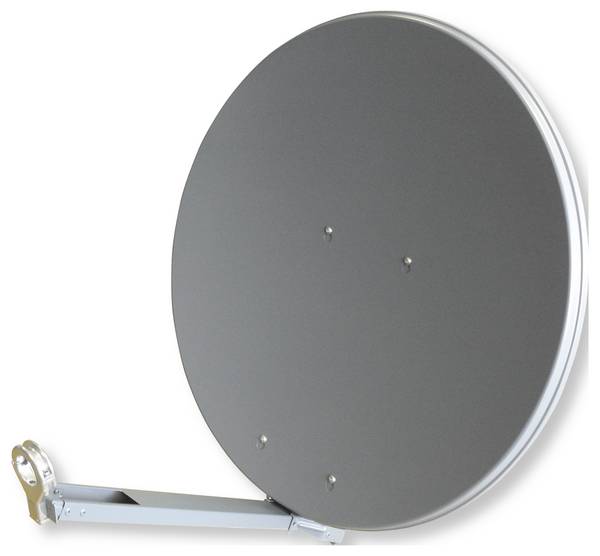

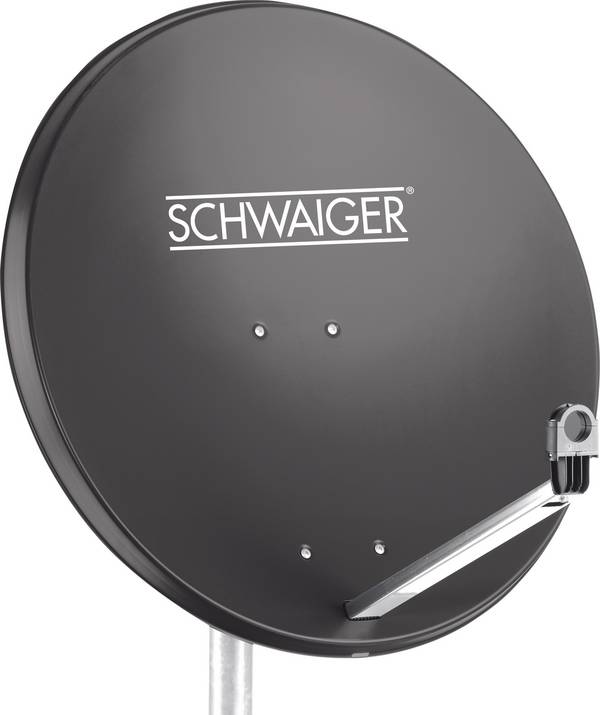

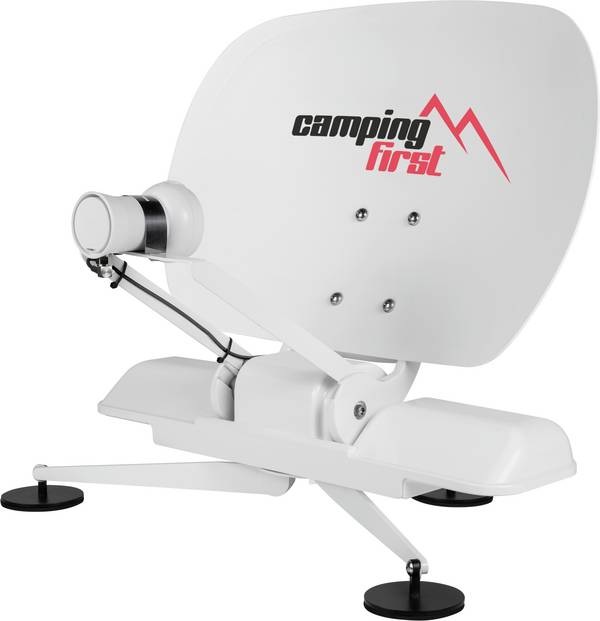

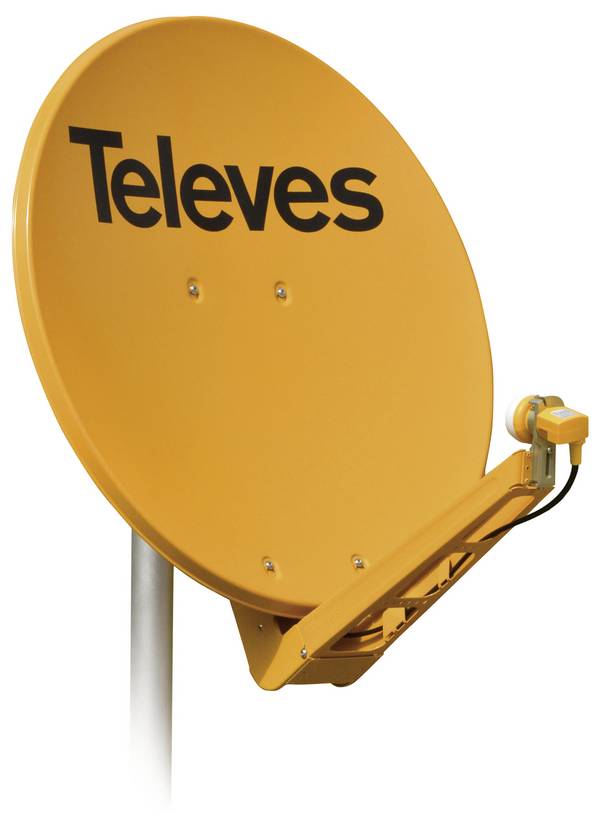

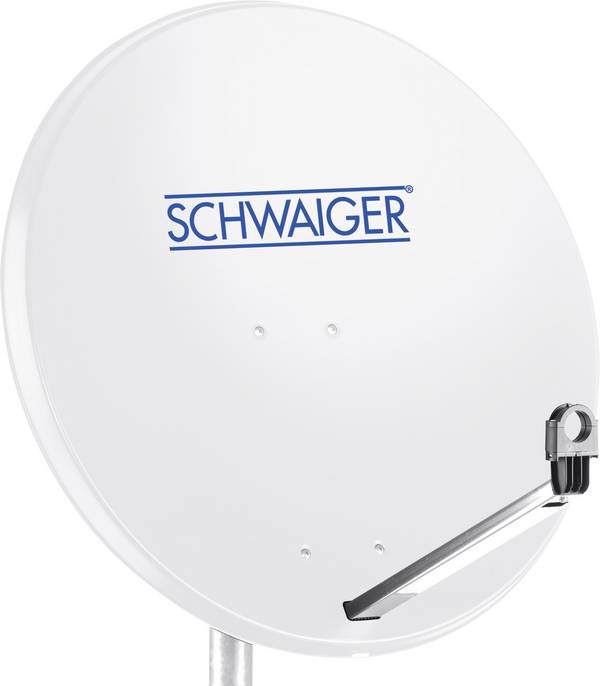

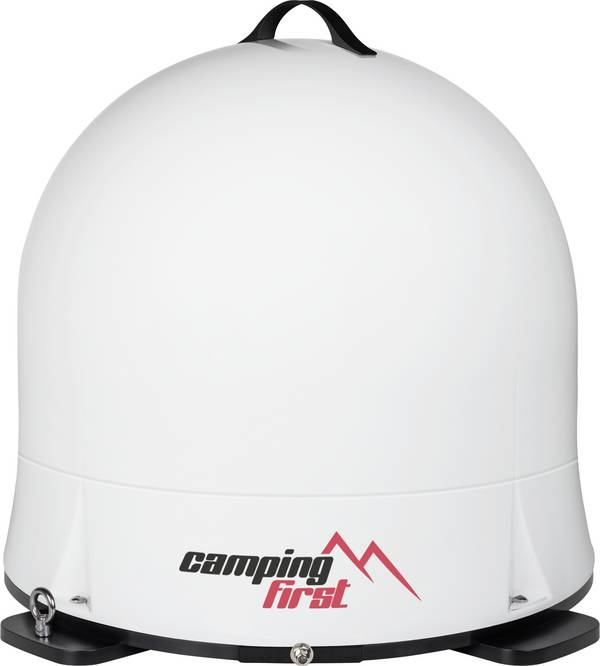

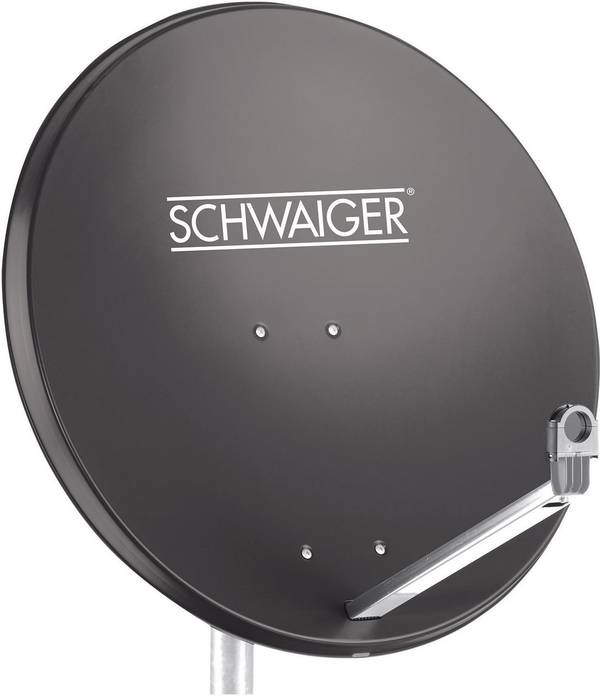

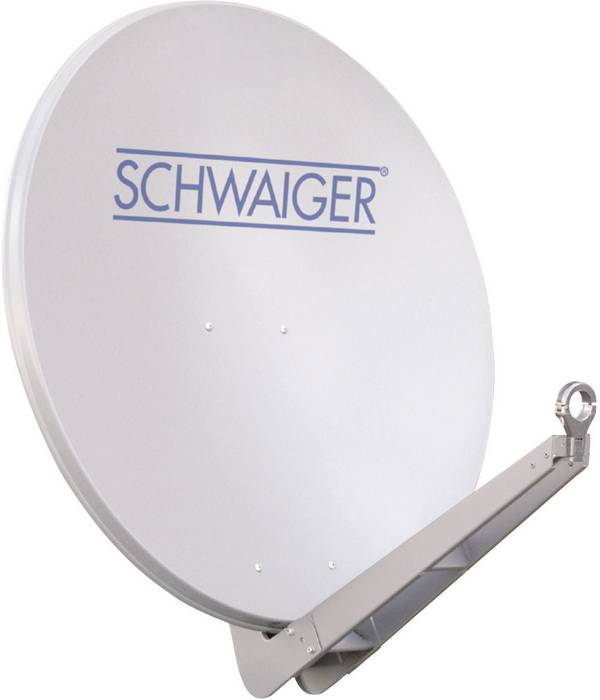

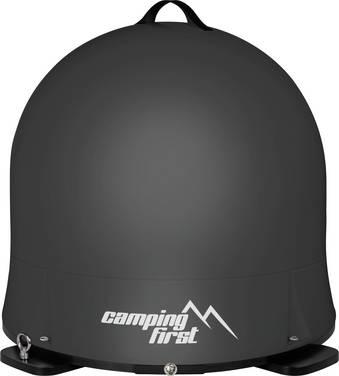

Nic dziwnego, że obecnie anteny satelitarne w różnych wersjach montowane są również na kamperach i przyczepach kempingowych.
Jednak mimo że wiele osób nazywa te owalne konstrukcje „antenami”, technicznie rzecz biorąc, nie jest to do końca poprawne.
Wyjaśnimy, dlaczego tak jest oraz przedstawimy kilka innych ciekawych szczegółów na temat anten satelitarnych.

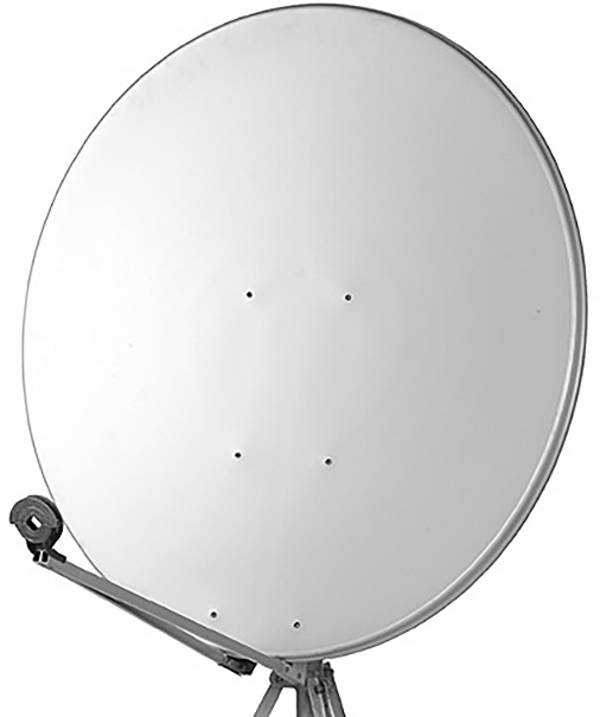

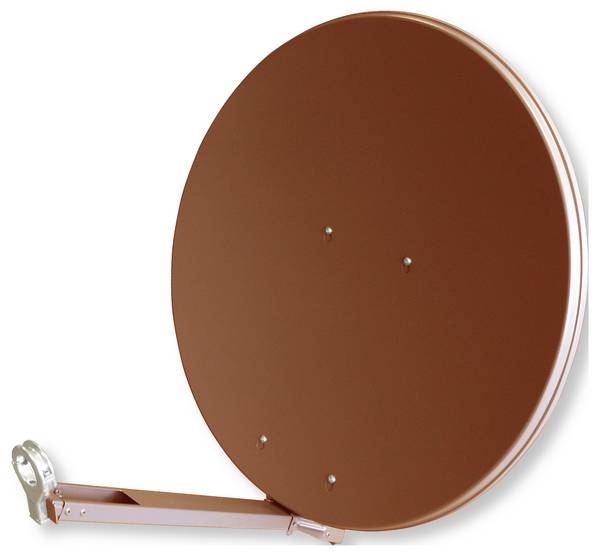

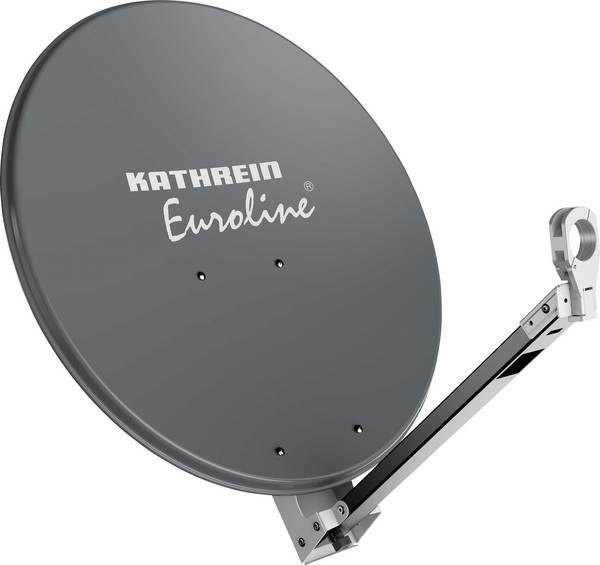

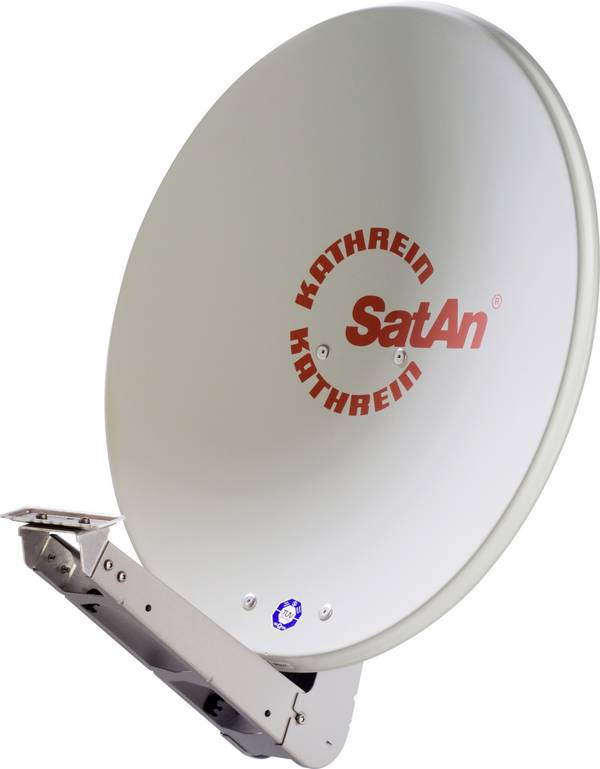

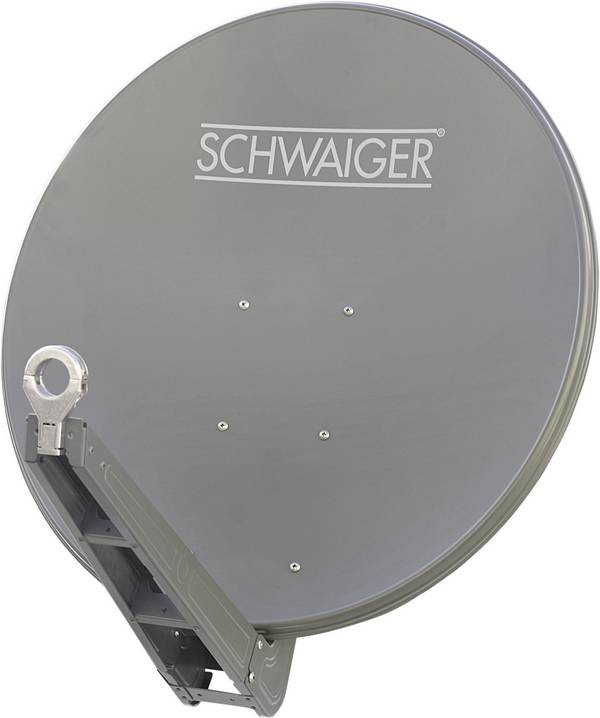

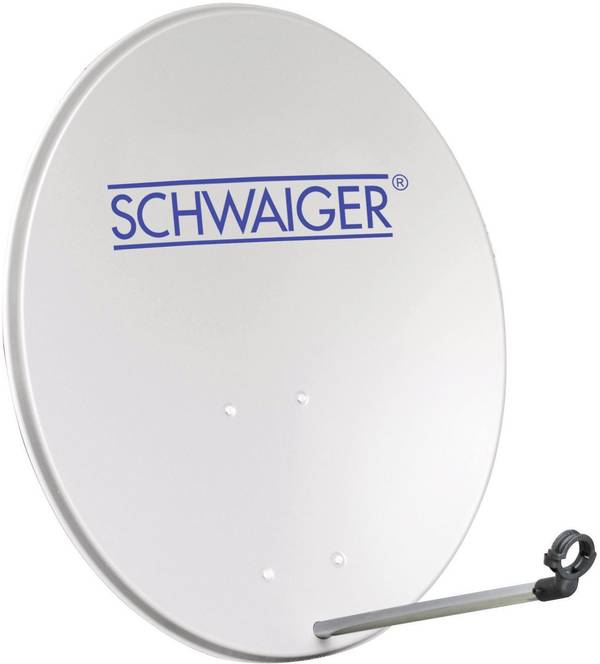

Każdy zna owalne lub okrągłe konstrukcje, które można spotkać w najróżniejszych kształtach, rozmiarach i kolorach. W codziennym języku często nazywane są „antenami satelitarnymi”
Z technicznego punktu widzenia nie jest to jednak całkowicie poprawne. Wynika to z faktu, że rzeczywiste elementy odbiorcze, tj. dwa pręty antenowe, są niewidoczne i dobrze chronione wewnątrz konwertera LNB (konwerter blokady szumów lub konwerter sygnału o niskim poziomie szumów). W naszym poradniku na temat LNB wyjaśniliśmy dokładnie, jak działa ten element.
Termin „talerz satelitarny” jest bardziej trafny i technicznie poprawny. Talerz ten to jedynie powierzchnia odbijająca sygnał. Może być wykonany z tworzywa sztucznego wzmocnionego włóknem szklanym (GFK), blachy stalowej lub aluminium.
Działa podobnie jak szkło powiększające, które załamuje promienie słoneczne i skupia je w jednym punkcie. W przypadku talerza satelitarnego ognisko znajduje się jednak przed powierzchnią odbijającą.
Właśnie w tym punkcie montuje się konwerter LNB. Stamtąd sygnał jest przesyłany kablem do odbiornika satelitarnego (SAT-Receiver), a następnie dalej do telewizora.

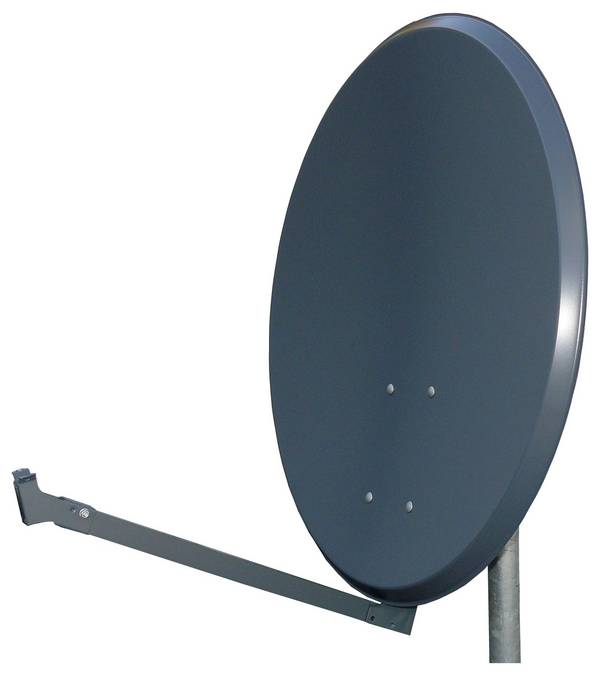

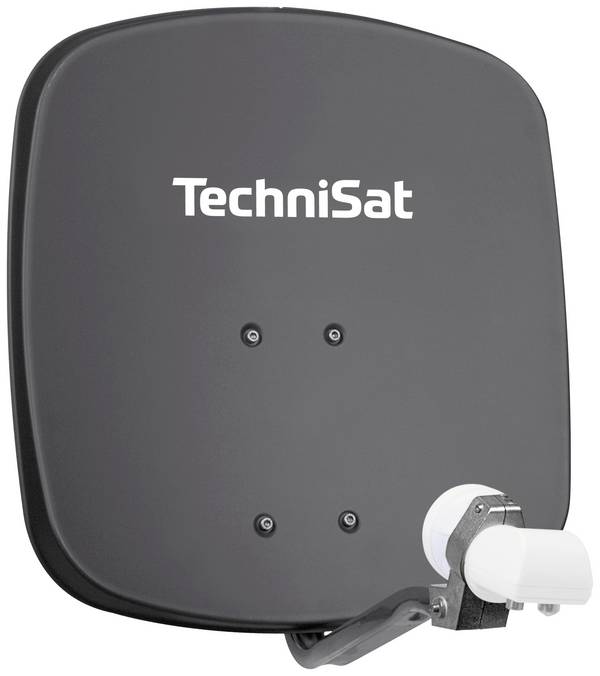

Zewnętrzny kształt anteny satelitarnej ma drugorzędne znaczenie dla jej funkcji. Dlatego też istnieją anteny owalne, okrągłe, a czasem nawet kwadratowe. Znacznie ważniejsza jest krzywizna powierzchni reflektora. Musi być ona bowiem zaprojektowana w taki sposób, aby wszystkie sygnały radiowe padające na jej powierzchnię były ogniskowane w jednym punkcie.
Antena paraboliczna
Pierwsze instalacje satelitarne do odbioru telewizji prywatnej lub sygnału satelitarnego były jeszcze duże, okrągłe i przypominały ogromne "monstra" o średnicy przekraczającej dwa metry.
W przypadku tych anten parabolicznych, konwerter LNB był nadal umieszczony dokładnie w środku konstrukcji anteny. Niestety, ten projekt ma pewne wady, ponieważ LNB i uchwyt LNB zasłaniają część reflektora.
Ponadto śnieg i liście mogą łatwo gromadzić się w dolnej części reflektora, co znacznie zmniejsza siłę odbioru (patrz rysunek A).

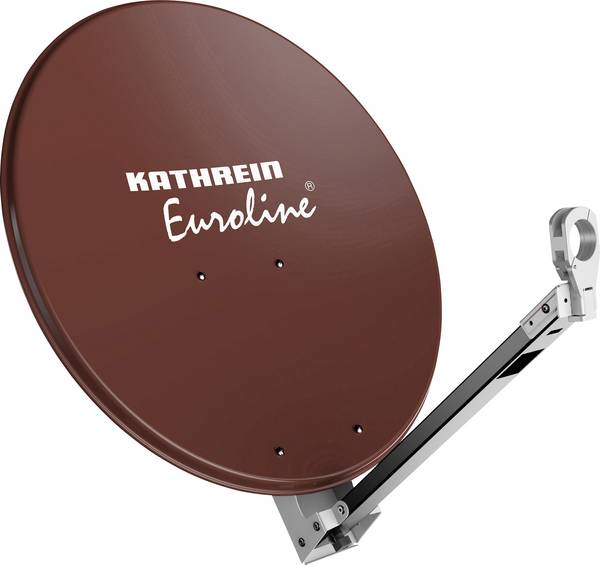

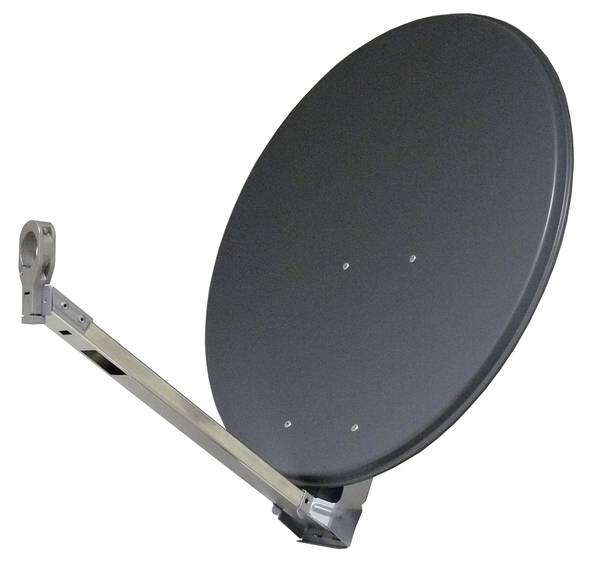

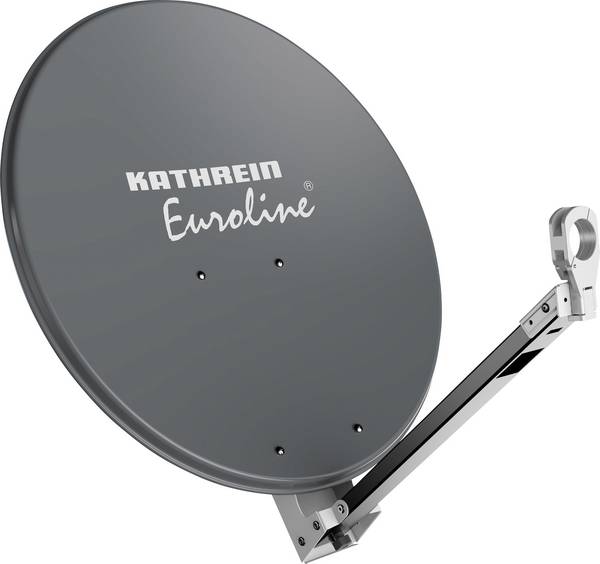

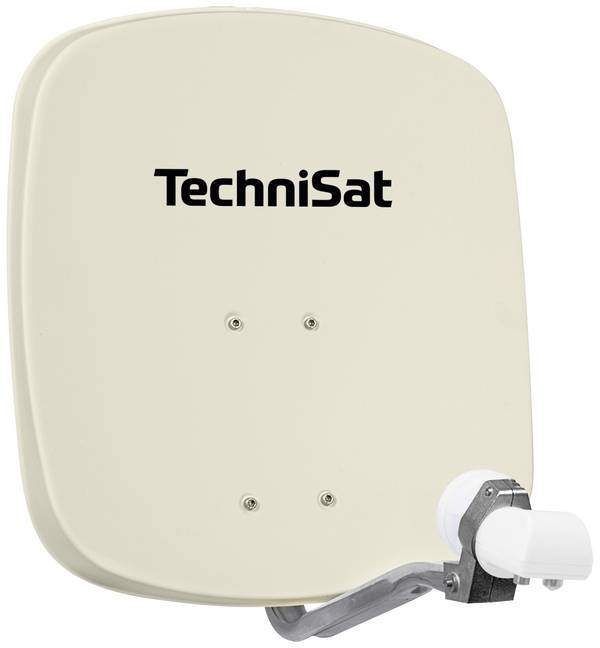

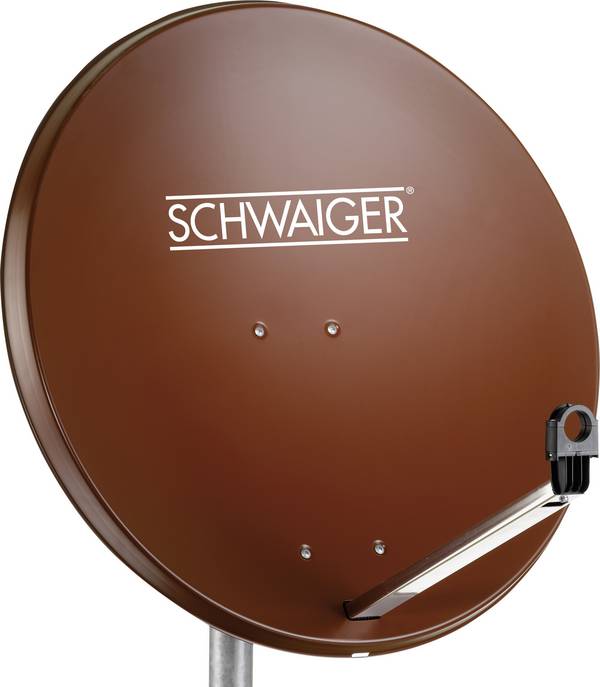

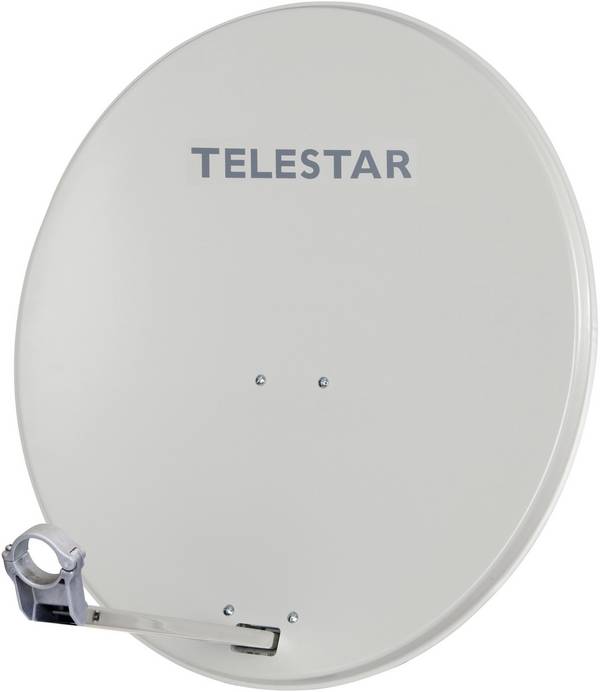

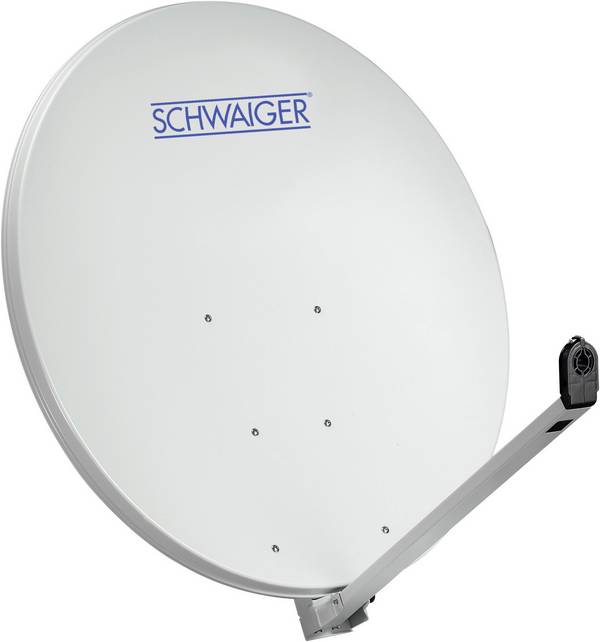

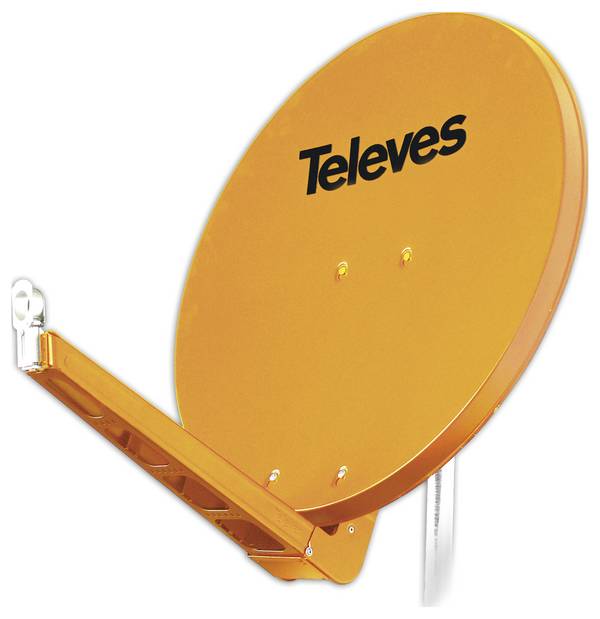

Przesunięta antena paraboliczna
Wraz z wprowadzeniem wydajnych satelitów (Hotbirdów), rozmiary reflektorów mogły zostać zmniejszone, co doprowadziło do opracowania anten offsetowych parabolicznych. W tym celu wykorzystano jedynie górną część paraboloidy (zob. rys. B). Takie rozwiązanie ma tę zaletę, że reflektor jest ustawiony pod znacznie bardziej stromym kątem, dzięki czemu śnieg lub grubsze zanieczyszczenia (zob. dolna część powierzchni reflektora na rys. A) nie osadzają się na nim. Dodatkowo, ani konwerter LNB, ani jego wspornik nie powodują już cieniowania sygnału (zob. rys. C).

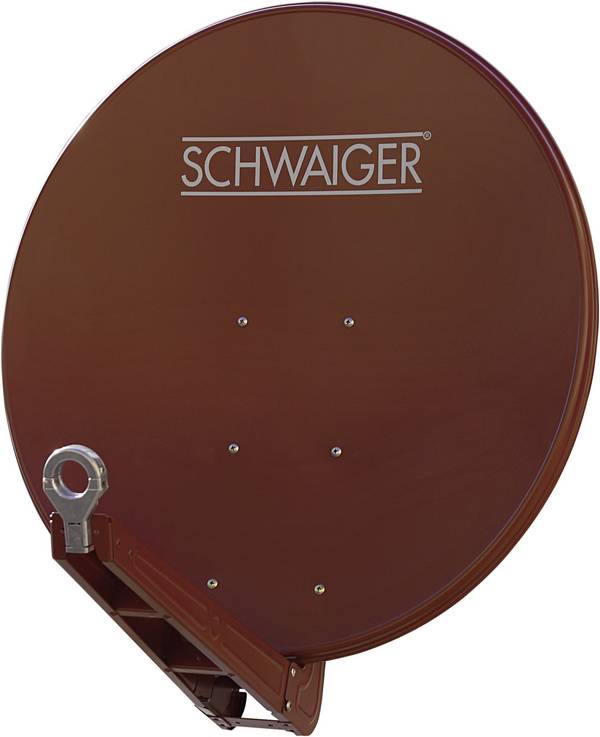

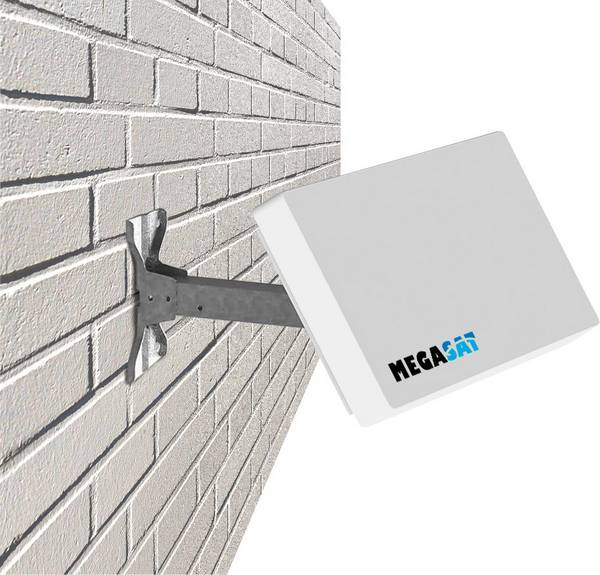

Antena płaska to specjalny rodzaj anteny satelitarnej. Nazwa jest trafna, ponieważ elementy odbiorcze są zintegrowane bezpośrednio z powierzchnią.
W przeciwieństwie do anteny reflektorowej, która ma tylko jeden pręt antenowy na płaszczyznę polaryzacji w konwerterze, antena płaska ma dużą liczbę prętów antenowych rozmieszczonych na całej powierzchni.
Dlatego anteny te są również znane jako anteny macierzowe.
Wyrównanie poziome (azymut)
Różne satelity są rozmieszczone na orbicie geostacjonarnej niczym koraliki na sznurze. Na tej orbicie siły odśrodkowe wynikające z ruchu obrotowego Ziemi (przy jednej pełnej rotacji na dobę) równoważą się z siłą grawitacji.
Pozycje satelitów na orbicie geostacjonarnej odnosi się do południka zerowego. Jest to linia przebiegająca od bieguna północnego przez Obserwatorium Greenwich w Londynie aż do bieguna południowego, która jest prostopadła do równika.
Aby prawidłowo ustawić kierunek wschód-zachód (azymut), należy znać pozycję satelity, z którego sygnał ma być odbierany oraz odległość od południka zerowego na wschód (E) lub zachód (W). Na zachodzie Niemiec znajduje się około 6° na wschód od południka zerowego, a we wschodnich regionach kraju około 15° na wschód.
Jeśli w okolicach Frankfurtu nad Menem (około 8,5° na wschód) chce się ustawić antenę SAT na system satelitarny Astra (19,2° E), należy najpierw skierować ją na południe, w stronę orbity geostacjonarnej. Dokładna pozycja wynika z różnicy między pozycją satelity (19,2° E) a lokalizacją (np. Frankfurt 8,5° E). W związku z tym antena powinna zostać obrócona z pozycji południowej o 10,7° w kierunku wschodnim.
Wyrównanie pionowe (wysokość)
Nachylenie anteny SAT w górę i w dół (wysokość) zależy również od miejsca instalacji.
Dokładne ustawienie systemu satelitarnego należy wykonać wizualnie, sprawdzając obraz na telewizorze lub, jeszcze lepiej, za pomocą wyszukiwarki SAT. Wyszukiwarka SAT jest podłączona do kabla SAT między konwerterem LNB a odbiornikiem SAT.
Ważne jest, aby podczas regulacji anteny dotykać wyłącznie uchwytu masztu. Dotknięcie reflektora w celu obrócenia anteny może spowodować jej deformację. Może to bardzo szybko doprowadzić do nieprawidłowego wyniku pomiaru.
Rozmiar anteny satelitarnej (SAT) zależy przede wszystkim od strefy pokrycia sygnałem (tzw. footprint) satelity, z którego odbierany jest sygnał. Ilustracja obok (źródło grafiki: Megasat) przedstawia strefy pokrycia sygnałem dla systemów satelitarnych Astra (kolor czerwony) oraz Eutelsat (kolor żółty).
W przypadku wątpliwości, strefę pokrycia można sprawdzić za pomocą wyszukiwarki grafik w internecie.
Do odbioru kanałów z systemu satelitarnego Astra zazwyczaj wystarcza antena satelitarna o średnicy czaszy wynoszącej 60 cm. Jednakże, w instalacjach wieloosobowych, gdzie potrzebna jest pewna rezerwa na wypadek złej pogody, zaleca się anteny o średnicy czaszy wynoszącej 80 cm lub większej..
Mimo że mocny sygnał z dużej anteny jest bardzo praktyczny, należy pamiętać, że taka antena wymaga solidnego montażu.
Duża powierzchnia reflektora stanowi bowiem znaczne obciążenie wiatrowe.
W razie wątpliwości, przed montażem warto zasięgnąć porady fachowca.
Czy mogę pomalować antenę satelitarną?
Tak, zasadniczo jest to możliwe, aby nadać nieco szaremu i ponuremu reflektorowi kolorytu za pomocą farby, nie pogarszając przy tym odbioru sygnału telewizyjnego. Należy jednak unikać farb zawierających ołów. Nie zaleca się również stosowania lakierów z cząsteczkami metalu. Alternatywą dla malowania jest pokrycie powierzchni reflektora folią z tworzywa sztucznego.
Ile odbiorników można podłączyć do jednej anteny satelitarnej?
Liczba odbiorników, które można podłączyć, nie zależy od samej anteny satelitarnej, ale od rodzaju konwertera LNB. To właśnie LNB odgrywa kluczową rolę. Z doświadczenia wynika, że antena satelitarna w instalacjach wieloosobowych powinna mieć średnicę co najmniej 80 c.
Jakie zalety mają anteny satelitarne z aluminium?
Główną zaletą aluminium jest to, że jest lekkie i nie rdzewieje. SAT-reflektor z blachy stalowej musi być dobrze ocynkowany i malowany proszkowo, aby był równie trwały. Jeśli chodzi o odbiór, nie ma znaczenia, czy reflektor jest wykonany z blachy stalowej, czy aluminium.
Moja antena satelitarna nagle przestała działać. Czy wiatr mógł ją przestawić?
Prawdopodobnie nie, jeśli mocowanie anteny jest nadal solidnie zrobione. O wiele bardziej prawdopodobną przyczyną jest problem z zasilaniem konwertera LNB. W razie wątpliwości można odkręcić wtyk F przy LNB i sprawdzić napięcie 14 lub 18 V/DC za pomocą miernika uniwersalnego. Możliwe, że kabel między odbiornikiem a LNB ma przerwę lub zwarcie. W razie potrzeby można tymczasowo wymienić LNB na inny.
Nowy konwerter LNB nie pasuje do uchwytu. Co mogę zrobić?
Starsze anteny satelitarne miały uchwyt na LNB o średnicy 23 mm. Wszystkie nowe konwertery wymagają mocowania o średnicy 40 mm. Jeśli dla posiadanej anteny nie jest dostępny odpowiedni adapter, bardziej opłaca się kupić nową antenę satelitarną z uchwytem o średnicy 40 mm.
